工作原理

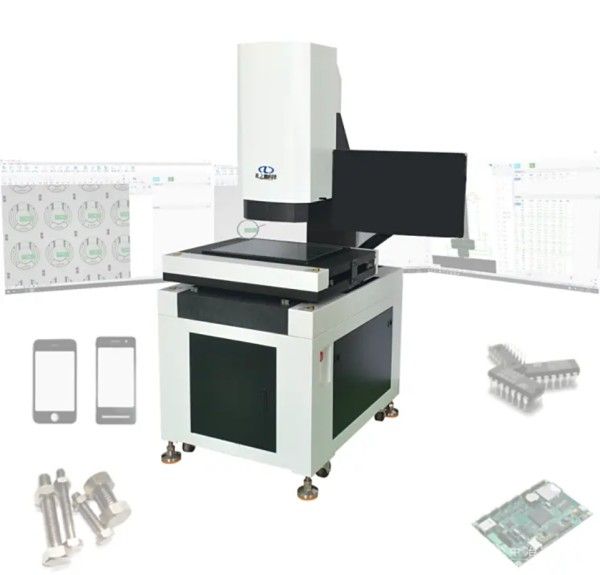

OMQ322采用双远心光学镜头与2000万像素工业相机组合，通过远心平行光路消除透视畸变，确保全视野范围内成像清晰。设备搭载IVT-VISION智能图像处理软件，支持20:1亚像素边缘提取技术，可精准识别工件轮廓特征。测量时，用户仅需将工件放置于测量区域，系统通过轮廓光、环形光、同轴光等多模式光源组合，自动捕捉工件图像并完成特征提取，结合最小二乘法回归算法消除毛刺干扰，最终输出包含孔径、边距、角度等关键尺寸的检测报告。
应用范围
覆盖电子制造、汽车零部件、精密五金、医疗器械等领域，典型应用场景包括：手机中框孔位精度检测、发动机齿轮轮廓度验证、PCB板元件间距测量、密封圈尺寸一致性筛查等。设备支持批量测量模式，单次可同时检测20000个以上尺寸，100个尺寸测量耗时小于1秒，尤其适用于大批量生产环境中的快速质检需求。
产品技术参数
测量范围：XYZ三轴300×200×200mm（可定制）
测量精度：±(2.5+L/50)μm（L为测量长度，单位mm）
重复精度：±2μm
光源系统：8+3光源控制卡，支持轮廓光、环形光、同轴光自由切换
图像处理：256级灰度分析，亚像素级边缘定位
工作环境：温度22℃±5℃，湿度20%-80%，振动<0.002mm/s
数据接口：USB/RS485/以太网，支持LabVIEW二次开发
产品特点
一键式操作：用户仅需放置工件并启动程序，系统自动完成对焦、测量、报告生成全流程。
抗干扰能力强：采用畸变校正技术与AI智能抓边算法，可有效处理工件表面毛刺、模糊边界等干扰因素。
兼容性高：支持CAD图纸导入与自动模板匹配，可快速适配不同规格工件的检测需求。
模块化设计：可选配IO卡实现外触发测量，或集成SPC统计分析模块进行过程能力监控。
