工作原理

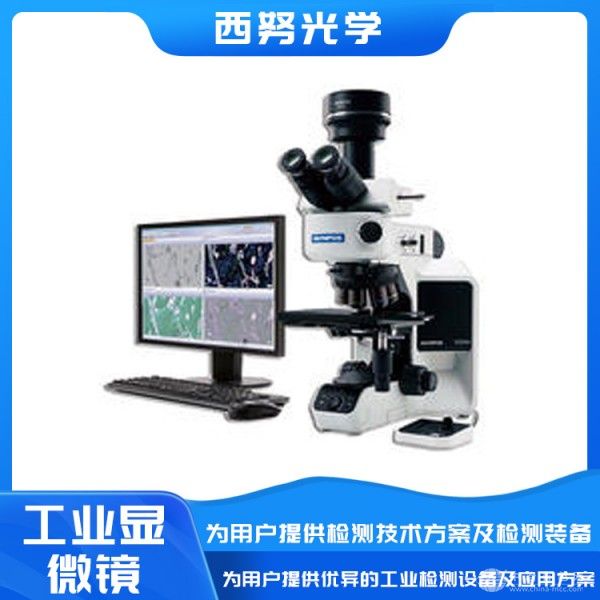

BX53M采用垂直照明与反射光路设计，光源经聚光镜和物镜聚焦后照射样品表面，反射光通过物镜重新收集并成像。其核心创新在于MIX照明技术，通过定向暗场与明场、荧光或偏光的组合，可突出材料表面缺陷（如裂纹、划痕）与微观结构差异。设备搭载编码硬件系统，可自动记录观察方法、照明强度及物镜位置，配合奥林巴斯Stream图像分析软件，实现从图像采集到报告生成的无缝衔接。
应用范围
覆盖钢铁、汽车、半导体及航空航天等领域。典型场景包括：铝合金轮毂疲劳裂纹检测、陶瓷基板镀层厚度分析、3D打印金属件内部缺陷验证，以及晶圆表面形貌测量。设备支持最大105mm样品的加载，配合6kg载物台承重，可处理大型工业零部件；通过BXFM模块化支架，可扩展至红外显微观察，满足特殊材料分析需求。
产品技术参数
光学系统：UIS2无限远校正，支持明场、暗场、偏光、微分干涉（DIC）及MIX观察模式
物镜转换器：电动物镜转换器（可选配中心补正功能），支持6孔位切换
载物台：同轴操作设计，行程76mm×52mm（标准型）或150mm×100mm（大型带Y轴锁定）
照明系统：白光LED/100W卤素灯，亮度可调，支持科勒照明优化
观察筒：倾斜式三目设计，视场数FN22/FN26.5可选，兼容数码相机连接
产品特点
向导式操作界面：通过编码硬件与软件联动，简化复杂检测任务，用户无需专业培训即可快速上手。
高精度成像：MIX技术结合定向暗场照明，可清晰呈现球墨铸铁中石墨球的“黑十字”结构及晶粒浮雕感。
模块化扩展性：支持红外观察模块、荧光分光镜组件及电动物镜转换器升级，适应多场景检测需求。
稳定耐用设计：改进型聚焦机构与防尘结构，确保长时间高强度使用下的图像稳定性，降低维护成本。
