工作原理

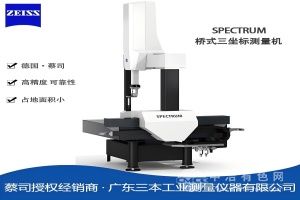

SPECTRUM采用三坐标测量系统（CMM），通过X/Y/Z三轴高精度直线导轨（空气轴承支撑，摩擦系数≤0.0001）驱动测头移动至目标点。测头（可选接触式触发测头或非接触式激光扫描测头）采集工件表面坐标数据，激光干涉仪实时反馈轴向位移（分辨率0.01μm），结合蔡司VAST XXT智能测头技术，可自动识别工件特征（如孔、平面、曲面）并优化测量路径。系统通过多测头数据融合与温度补偿算法（补偿范围15-30℃），确保在车间环境下仍能达到微米级测量精度。
应用范围
汽车制造：检测发动机缸体孔径位置度、变速器壳体平面度及车身覆盖件间隙面差。
航空航天：分析涡轮叶片型面偏差、机匣结合面匹配度及复合材料构件纤维方向。
电子行业：验证PCB板元件共面性、手机中框曲面轮廓度及连接器插针间距。
模具加工：测量注塑模型芯尺寸、压铸模分型面配合间隙及冲压模刃口磨损量。
增材制造：检测3D打印零件层间结合精度、支撑结构残留高度及晶格结构尺寸一致性。
技术参数
测量范围：X/Y/Z轴行程可选（标准型500mm×600mm×400mm，最大可扩展至2000mm×3000mm×1500mm）
精度：符合ISO 10360标准，MPE（最大允许误差）≤(1.5+L/350)μm（L为测量长度，单位mm）
测头系统：支持RENISHAW TP20/TP200触发测头、ZEISS VAST XXT扫描测头及激光线扫描测头
导轨形式：全空气轴承导轨，直线度≤0.5μm/m，垂直度≤1μm/m
控制系统：ZEISS CALYPSO软件，支持DMIS、IGES、STEP等通用格式，兼容CAD模型直接比对
环境适应性：温度补偿范围15-30℃，湿度≤75%RH（无冷凝）
产品特点
高效精准：高速扫描模式下测速达500mm/s，单件检测时间缩短40%，重复定位精度≤0.3μm。
智能测头：VAST XXT测头可自动切换探针方向（最大60种配置），无需停机重定位，适合复杂曲面测量。
模块化设计：支持轴向扩展、测头更换及温湿度监控模块加装，适配不同规模生产线需求。
安全防护：全封闭大理石基座（热膨胀系数≤2.5×10⁻⁶/℃）与防撞保护系统，确保长期稳定性与操作安全。
行业认证：通过PTB（德国物理技术研究院）校准认证，符合汽车（VDA 5）、航空（AS9100）严苛标准。
协同生态：可与蔡司METROTOM CT、ATOS三维扫描仪数据联动，构建“宏观尺寸-内部结构”综合检测方案。
