工作原理

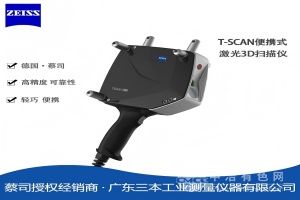

T-SCAN hawk MMZ-E基于多线激光三角测量与全局摄影测量融合技术。其核心为两组高速激光线投影模块（波长520nm，线宽0.3mm）与四组高分辨率工业相机（分辨率500万像素）。扫描时，激光线投射至工件表面形成特征条纹，相机同步捕捉条纹变形图像，通过蔡司ZEISS Reality软件中的相位分析算法计算表面点云坐标（点间距0.05-2mm可调）。同时，设备内置的6个光学追踪靶标与外部参考架（可选配）构成全局坐标系，消除手持扫描时的抖动误差，确保大范围拼接精度≤0.02mm/m。
应用范围
航空航天：检测飞机蒙皮铆钉高度、发动机叶片型面偏差及卫星天线反射面精度。
汽车制造：分析车身覆盖件间隙面差、碰撞变形量及改装车个性化部件贴合度。
船舶海工：测量船体分段对接余量、螺旋桨叶型扭曲度及海洋平台结构变形。
文化遗产：数字化保护古建筑构件（如斗拱、浮雕）及考古遗址三维建模。
能源装备：检测风电塔筒焊缝轮廓、核电管道弯头半径及储罐腐蚀凹陷深度。
技术参数
扫描范围：单次扫描幅面300×250mm，有效工作距离300-1000mm
精度指标：体积精度≤0.02mm（基于ISO 17025校准），点云重复性≤0.01mm
扫描速度：单帧采集时间≤0.1秒，450,000点/秒的采集速率
数据输出：支持STL/PLY/ASCII格式，兼容Geomagic/PolyWorks/CATIA等主流软件
环境适应性：防护等级IP54，工作温度-10℃至50℃，抗振动等级IEC 60068-2-64
产品特点
超便携设计：无线缆束缚与一键式操作，单人即可完成大型工件扫描，效率提升3倍。
动态跟踪技术：无需粘贴标记点，直接扫描反光/暗黑表面（如碳纤维、橡胶），适应复杂材质。
智能曝光控制：自动调节激光功率与相机增益，避免高反光区域过曝或暗部欠曝。
热变形补偿：内置温度传感器实时修正材料热胀冷缩对精度的影响（补偿范围-20℃至60℃）。
模块化扩展：可选配孔位检测模块（精度±0.05mm）与色彩纹理采集模块，支持全尺寸检测与VR展示。
快速校准：30秒完成设备自校准，支持多台扫描仪数据融合，构建超大型工件完整模型。
