工作原理

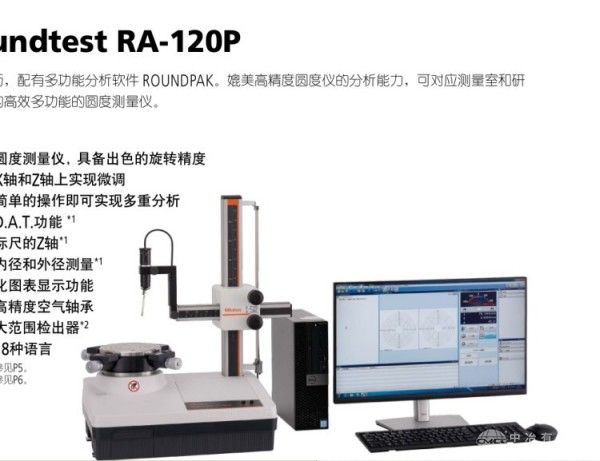

RA-120P采用电感式位移传感器与高精度旋转工作台组合测量系统。检测时，工件固定于旋转工作台，传感器沿径向接触被测表面，工作台带动工件匀速旋转（转速1-10rpm可调），传感器实时采集表面轮廓数据。系统通过极坐标变换与最小二乘法拟合，计算圆度误差值，并可输出轮廓曲线、谐波分析等扩展数据。测量过程由计算机自动控制，确保数据采集的同步性与重复性。
应用范围
该设备适用于各类中小型回转体工件的圆度检测，包括轴承滚道、齿轮齿圈、液压阀芯、活塞销、光学镜片、模具型腔等。典型应用场景涵盖：精密零件加工后的圆度验证、装配基准面的同心度检测、旋转机械振动分析所需的谐波成分评估，以及教学实验中的形状误差分析，是汽车制造、能源装备、电子器件等行业质量控制的基础设备。
产品技术参数
测量范围：圆度直径≤120mm，高度≤200mm
测量精度：≤0.1μm（圆度）
分辨率：0.001μm
旋转主轴径向跳动：≤0.02μm
支持参数：圆度、同心度、轮廓偏差（P-V/RMS）、谐波分析（1-50阶）
数据接口：USB 2.0，兼容ISO 1101、GB/T 1182等国际标准
产品特点
高性价比精密测量：采用空气轴承主轴与花岗岩基座，兼顾稳定性与成本优势，适合中小企业批量检测需求。
智能谐波分析功能：内置FFT算法可分解轮廓误差的频域成分，辅助定位加工工艺缺陷（如砂轮振动、刀具磨损）。
快速工件适配：配备可调式V型块与磁力夹具，支持不同直径工件的快速装夹与中心定位。
人性化操作界面：7英寸彩色触控屏搭配一键式测量菜单，简化复杂操作流程，支持中英文双语切换。
抗环境干扰设计：全封闭式防护罩有效隔离灰尘与气流干扰，适应车间、计量室等常规环境使用。
