工作原理

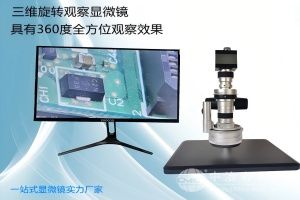

YG500采用双反射镜光学模组与旋转连接座结构，通过第一反射镜（角度可调）将样品侧面光线反射至第二反射镜（固定45°夹角），再经透镜组传输至高分辨率CMOS传感器。该设计实现工作距离62mm，配合环形LED同轴照明系统，可消除阴影干扰，确保图像清晰度。旋转连接座搭载微型电机，支持样品360°连续旋转，无需倾斜样品即可观察其三维形貌，彻底解决传统显微镜视觉死角问题。
应用范围
产品广泛应用于：
电子制造：SMT焊点虚焊检测、BGA芯片引脚对齐分析、PCB板微孔结构观察；
精密加工：模具表面划痕测量、刀具刃口磨损评估、微小零件尺寸比对；
材料科学：金属晶粒取向分析、复合材料界面缺陷检测、陶瓷涂层厚度测量；
生物医学：细胞立体结构观察、组织切片三维重建（需选配荧光模块）。
产品技术参数
光学系统：无穷远色差校正系统，支持明场/暗场/偏光观察模式
变倍范围：0.75X-5.0X连续变倍，总放大倍数24X-160X（搭配10X目镜）
图像传感器：1/1.8英寸500万像素CMOS，分辨率2560×2048
帧率：60fps实时传输，支持HDMI/USB3.0双接口输出
载物台：电动三轴平台（X/Y/Z行程50mm×50mm×50mm），定位精度±0.1μm
照明系统：6区独立可控LED环形光源，亮度可调0-100%
产品特点
三维全景成像：通过旋转模组与景深合成技术，实现0.08-2.7mm景深范围，单次拍摄即可获取样品全貌；
智能测量系统：内置几何测量软件，支持点、线、圆、角度等18种参数测量，数据可导出至Excel/CAD；
模块化扩展：可选配激光共聚焦模块、光谱分析模块及自动对焦系统，满足多元化检测需求；
人性化设计：10.1英寸触控屏支持手势缩放，调焦手轮带阻尼反馈，降低操作疲劳度。
YG500以高精度、高效率与高扩展性，重新定义了微观检测标准，助力企业实现质量管控的数字化升级。
