工作原理

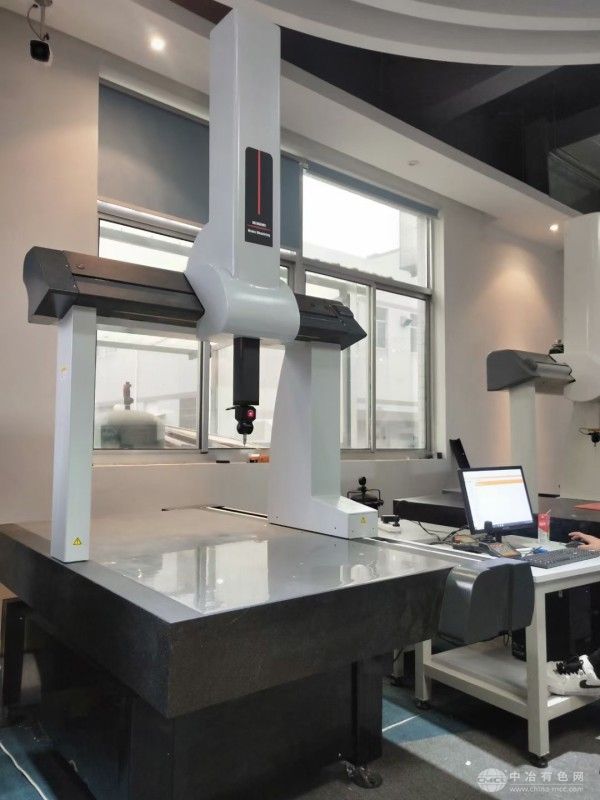

Expert系列基于笛卡尔坐标系原理，通过X、Y、Z三轴联动控制测量探头在空间中的精准移动。设备采用移动桥式结构，X向横梁为航空级铝合金三角梁设计，Y轴配备整体燕尾型导轨，Z轴集成气动平衡系统，确保运动平稳性。其核心测量系统搭载德国海德汉镀金光栅尺（分辨率0.1μm），配合英国雷尼绍TP20手动测头，可实现接触式点位采集。测量时，测头接触工件表面触发信号，系统通过光栅尺反馈的三轴位移数据计算空间坐标，经PC-DMIS软件拟合生成圆、圆柱、球等几何元素，并输出形位公差报告。
应用范围
该设备服务于高精度检测场景：在航空航天领域，可检测涡轮叶片型面轮廓度与装配间隙；汽车行业用于变速器齿轮齿形误差、发动机缸体孔径位置度分析；电子行业支持PCB板微孔定位与连接器插针共面度检测；模具行业则通过形位公差监测保障批量产品一致性。
技术参数
Expert系列测量范围为X 800mm×Y 1000mm×Z 600mm，最大承重1000kg，空间移动速度500mm/s，加速度1600mm/s²。设备探测误差≤3μm，示值误差≤(3+L/300)μm（L为测量长度，单位：mm），光栅尺精度0.1μm，符合ISO 10360标准。工作环境要求温度18-22℃（梯度≤1℃/h），湿度25-75%，气源压力≥0.5MPa。
产品特点
设备采用模块化设计，支持测头、光栅尺快速更换，维护效率提升40%；全铝结构与有限元分析优化使抗温变能力提升30%；PC-DMIS软件支持CAD数模导入、脱机编程及三维仿真，可逆向生成未知工件数模；安全系统配备紧急防碰撞开关与双手柄LED控制面板，降低误操作风险。其手动操作模式兼顾灵活性，适合中小批量生产中的多品种检测需求。
