工作原理
该显微镜采用正像棱镜光学系统，通过高分辨率物镜将微小零件影像放大并传输至目镜分划板，结合精密机械导轨的X/Y轴位移（分辨率0.001mm），实现坐标定位测量。其核心光学路径为：光源经聚光镜聚焦后，光线通过半透反光镜反射至物镜，照亮被测零件表面，反射光线再经物镜和棱镜成像于目镜视场，配合测微螺旋装置读取坐标值，确保测量结果的真实性与重复性。
应用范围
设备覆盖多场景微小零件检测：在电子行业，可测量PCB板焊点间距、BGA芯片引脚共面度及连接器插针尺寸；精密模具领域支持滑块斜顶角度、型芯深度及顶针孔位置验证；医疗器械行业用于微创手术器械尺寸检测及生物样本分析；航空航天领域则可分析涡轮叶片型面误差、机匣装配孔位置度及复合材料蜂窝结构尺寸。
技术参数

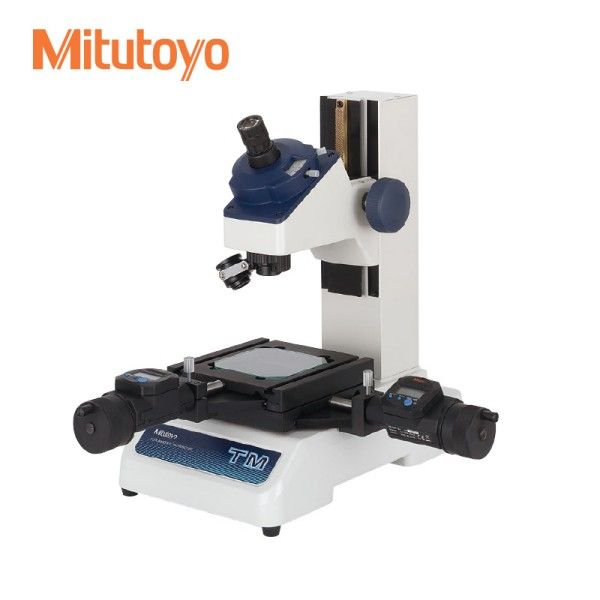

176-818DC测量范围为50×50mm，纵向行程0-150mm，横向行程0-75mm，测角范围0-360°，立柱偏摆倾斜范围±15°。设备采用单目目镜（俯角30°），目镜放大倍数10×，物镜可选1×、3×、5×，总放大倍数覆盖10×-50×。其示值精度达±0.003mm（恒温20℃±3℃），最大承载重量5kg，工件高度限值115mm，兼容ISO 10360-2/5标准认证。
产品特点
设备配备日本三丰原装容栅传感器，支持0.001mm分辨率实时显示；透射与反射双照明系统（带绿色滤光片）适应不同材质零件观测需求；防震台与温湿度补偿功能确保车间环境稳定性；模块化设计支持激光扫描头扩展，兼容SPC数据分析与ISO标准报告生成。其轻量化机身（净重15kg）与便携保护盒，满足产线快速部署需求。
