工作原理

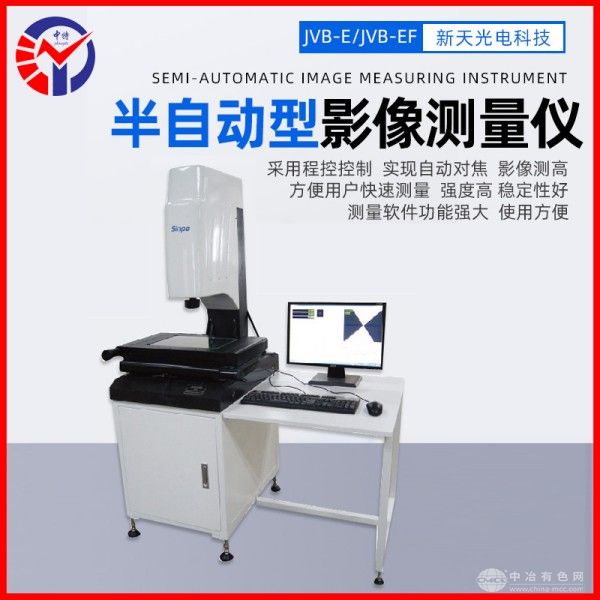

JVB-400E采用远心光学镜头与高分辨率工业相机组合，通过LED环形光源照射被测工件，工件轮廓经镜头放大后形成清晰影像，由1200万像素CMOS传感器实时捕捉并传输至内置智能测量系统。系统搭载亚像素边缘检测算法与几何拟合引擎，可自动识别圆、弧、线等特征并计算直径、角度、位置度等参数。其半自动控制模式通过手摇轮驱动X/Y轴移动平台，结合Z轴电动调焦功能，实现快速定位与精准聚焦，操作人员仅需控制平台移动，系统自动完成数据采集与分析。
应用范围
设备适用于多场景尺寸检测：在电子行业，可检测PCB板孔位精度、SMT贴片偏移量及连接器引脚间距；在五金领域，支持冲压件毛刺高度、螺纹中径及齿轮齿形误差测量；在汽车零部件行业，可验证发动机缸体螺纹孔位置度、密封圈截面直径等关键尺寸。其测量平台承载能力达10kg，兼容最大Φ300mm的异形工件检测需求。
技术参数
JVB-400E测量范围为400mm×300mm，X/Y轴定位精度达±(2+L/200)μm（L为测量长度），重复性≤1.5μm；Z轴行程150mm，支持28-180倍连续变倍，光学分辨率0.8μm；配备8分区LED环形光源与同轴光源，可适应金属、陶瓷、塑料等多样材质表面检测；设备采用花岗岩基座与精密滚珠丝杆导轨设计，手摇轮移动速度0.1-100mm/s可调，单次测量周期可缩短至5秒以内。
产品特点
高效半自动操作：手摇轮驱动平台移动与电动调焦结合，较全手动测量效率提升200%，同时降低操作人员技能门槛。
高精度光学系统：远心镜头消除透视畸变，配合亚像素算法，确保微米级边缘检测精度。
智能化分析软件：内置DMIS程序编辑器与SPC统计模块，支持CAD图纸导入、自动生成检测报告及数据追溯。
稳定耐用设计：全封闭光路与恒温控制系统，有效抵御环境干扰，保障24小时连续运行的测量稳定性。
