工作原理
该设备基于高精度光学成像与计算机图像处理技术，通过美国进口Navitar全自动变倍镜头获取被测工件的高清数字图像，结合德国海德汉非接触式光栅尺实现0.0005mm的分辨率。系统搭载日本松下全闭环伺服马达驱动X/Y/Z三轴运动，定位精度达0.001mm，配合亚像素边缘检测算法，可自动识别工件轮廓特征并计算尺寸、角度、位置度等参数，全程无需人工干预，避免操作误差。
应用范围
WEIMI322QA适用于多场景精密检测：在电子行业，可高效测量PCB板孔位精度、手机玻璃盖板平面度及连接器引脚间距；在汽车制造领域，支持发动机缸体螺纹孔位置度、密封圈截面直径等关键尺寸验证；在航空航天领域，能精准检测涡轮叶片型面轮廓、涡轮盘齿形误差等复杂几何特征。其200mm×300mm×200mm的测量范围与35kg承重能力，可兼容中小型异形工件检测需求。
技术参数
设备采用高刚性大理石底座与研磨级滚珠丝杆导轨，确保长期运行稳定性；视频放大倍率30-225X，物方视场10.6-1.6mm，工作距离90mm；线性精度X/Y轴≤2.2+L/200μm、Z轴≤4+L/200μm（L为被测长度），重复精度≤0.003mm；配备同轴光/LED表面光及下光源，亮度可调，适应金属、陶瓷、塑料等多样材质表面检测。
产品特点

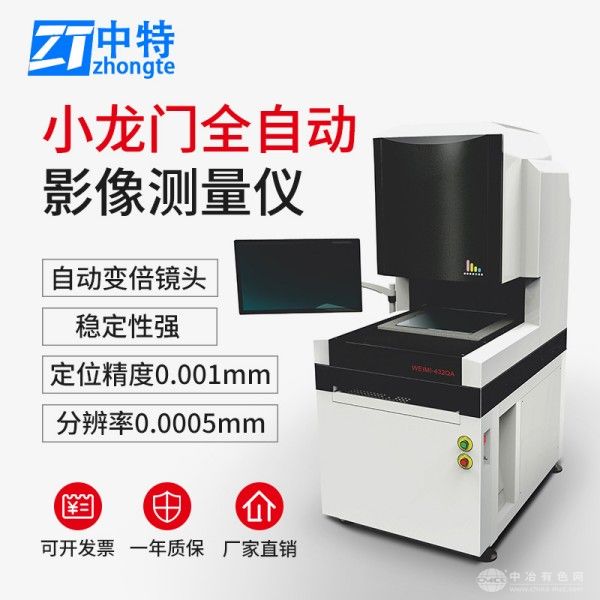

高精度稳定结构：小龙门架构与大理石基座组合，有效抑制振动干扰，保障微米级测量精度。
智能化操作体验：内置自主研发测量软件，支持CAD图纸导入、自动生成检测报告及SPC统计分析，操作人员仅需放置工件即可完成全流程检测。
高效节能设计：设备功率1100W，单次测量周期可缩短至3秒，较传统手动测量效率提升200%，同时降低能耗成本。
灵活扩展性：可选配英国Renishaw接触式探头、精密点激光及升降大灯，满足复杂工件的多维度检测需求。
