工作原理

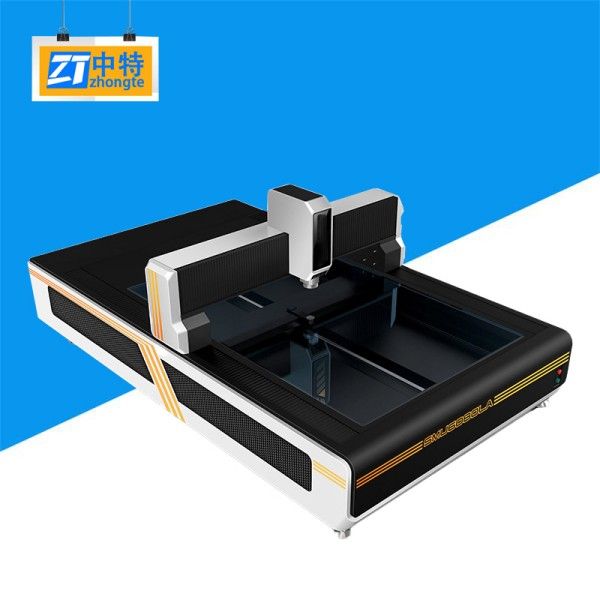

SMU-6080LA采用龙门式桥架结构，搭载00级济南青大理石基座与横梁，有效隔绝环境振动干扰。设备配备日本松下双闭环CNC伺服系统，驱动X/Y/Z三轴（行程600mm×800mm×200mm）实现纳米级定位，配合德国海德汉金属光栅尺（分辨率0.0005μm）与台湾HIWIN P级直线导轨，确保线性精度≤(3.5+L/200)μm（L为被测长度），重复性精度≤0.003mm。测量时，日本索尼2/3″高分辨率彩色工业相机捕捉工件影像，通过自主研发的AI影像测量软件进行亚像素边缘检测、曲面拟合与多特征关联分析，自动计算尺寸、形位公差及轮廓度等参数，并支持DXF/IGES图纸导入比对与SPC统计分析。
应用范围
该设备广泛适用于多行业大型工件检测：在航空航天领域，可精准测量涡轮叶片型面轮廓、发动机壳体孔位精度及复合材料结构件变形量；在汽车制造中，支持车身钣金件冲压精度、动力电池托盘平面度及电机转子同轴度验证；在半导体行业，能高效检测晶圆边缘崩缺、芯片引脚共面性及封装基板线路间距；在精密机械领域，可全面分析齿轮齿形误差、轴承滚道圆度及液压阀体流道尺寸，确保产品符合国际质量标准。
技术参数
设备最大测量范围为600mm×800mm×200mm，X/Y轴定位精度≤0.003mm，Z轴精度≤0.005mm；采用256级亮度可调的8环16区LED表面光源与同轴光，适配不同材质表面检测需求；支持最大承重20kg，工作温度范围15-30℃，电源要求220V±10%。
产品特点
超稳定结构设计：龙门式桥架与大理石基座组合，搭配空气弹簧隔振系统，保障长时间运行稳定性。
高效自动化操作：一键式批量测量功能，自动完成对焦、校正、路径规划及报告生成，单次检测周期缩短至3秒内。
智能软件系统：内置AI算法支持复杂曲面拟合与多特征关联分析，兼容中英文双语报告输出。
模块化扩展功能：可选配激光共聚焦探头、光谱共焦传感器及自动旋转载物台，实现三维形貌分析与多角度检测。
