工作原理

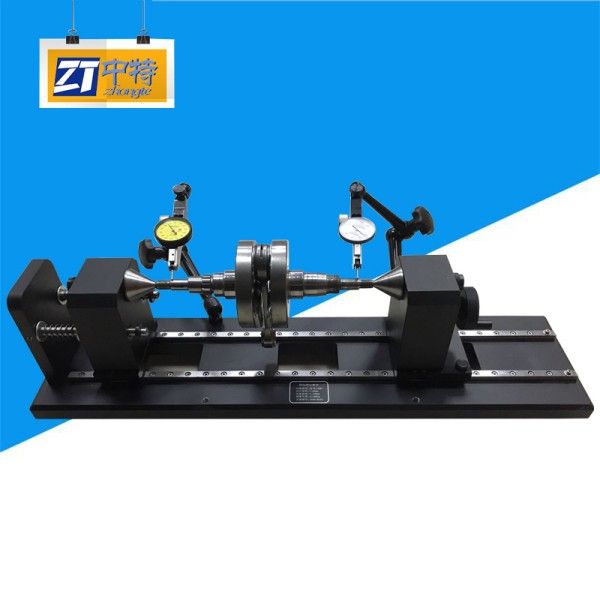

ACE-815采用“双顶尖气浮支撑+电感测微仪”的非接触式测量系统。检测时，被测轴类零件两端由高精度气浮顶尖固定，主轴驱动工件以0-300rpm无级调速旋转，电感测微仪测头贴近工件表面，实时采集径向位移信号。系统通过数字滤波算法消除振动干扰，将电信号转换为微米级位移数据，自动计算最大跳动值与同心度误差。设备内置高精度温补模块，可在15-35℃环境下保持测量稳定性，重复性误差≤0.0002mm。
应用范围
该设备可满足多行业精密检测需求：新能源汽车领域支持电机轴、减速器输入轴的径向跳动分析，确保传动系统低振动运行；精密机床行业可检测主轴、丝杠的同轴度，保障加工精度；航空航天领域适用于涡轮叶片轴颈、飞机起落架轴承的形位公差验证；医疗器械行业还能完成人工关节轴、手术器械转轴的偏摆量检测，助力高端装备可靠性提升。
技术参数
ACE-815测量范围覆盖直径Φ3-80mm、长度0-600mm的轴类零件，径向跳动测量精度达0.0005mm，分辨率0.0001mm。主轴采用P4级超精密角接触球轴承，旋转精度≤0.05μm。设备标配英国RENISHAW电感测微仪，可选配激光共聚焦探头实现非接触式测量，支持DXF图纸导入与公差带自动比对功能。
产品特点
高刚性结构设计：花岗岩基座与航空铝合金立柱组合，搭配精密交叉滚子导轨，抗变形能力提升45%，确保长期使用稳定性。
智能自动化系统：内置PC-DMIS Lite测量软件，支持一键式自动检测与SPC统计分析，单件检测周期缩短至2分钟内。
模块化扩展功能：可选配自动旋转载物台、多测头同步检测系统，实现复杂工件的多角度测量与多参数同步分析。
人性化操作体验：配备7英寸触摸屏、LED环形照明与无线遥控手柄，测头碰撞保护功能可避免设备意外损伤。
