工作原理

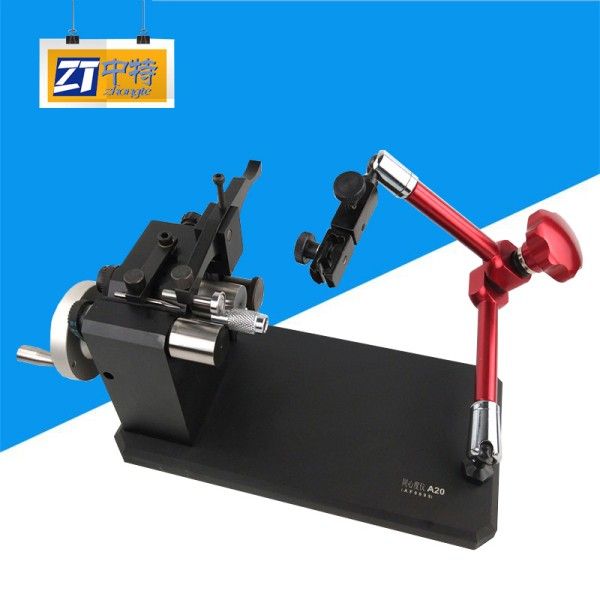

该系列测量仪采用“旋转驱动+多截面同步测量”技术，通过高刚性主轴带动被测台阶轴匀速旋转，同时利用双测头（或单测头多位置）系统实时采集各台阶截面径向跳动数据。设备配备可调式V型托架与中心顶尖，确保工件旋转时的轴向稳定性；测头通过精密导轨实现轴向（Z向）与径向（x向）微调，精准定位待测截面。测量过程中，系统自动记录最大与最小径向差值，结合算法计算同心度误差，结果可追溯至国际计量标准（ISO 1101）。
应用范围
A-10/20/40系列覆盖多规格台阶轴检测需求：A-10型号适用于直径2-25mm、台阶数≤5的细长轴，如打印机滚轴、微型电机轴；A-20型号支持直径10-50mm、台阶数≤8的工件，覆盖汽车传动轴、减速机输入轴；A-40型号则针对直径20-100mm、台阶数≤12的大型台阶轴，如风电齿轮箱轴、船舶推进轴。设备可检测同心度、圆跳动、圆柱度及径向尺寸误差，满足批量抽检与全检需求。
技术参数
A-10/20/40系列标准测量精度≤3μm（A-40高精度型≤2μm），分辨率0.001mm。设备采用花岗岩基座与航空铝合金立柱，托架承载能力达20kg，支持测头垂直/水平安装。A-10型号尺寸为400×250×350mm，重量18kg；A-20型号为500×300×400mm，重量25kg；A-40型号为600×350×450mm，重量32kg，均配备可调式压紧装置与防震支脚。
产品特点
高刚性结构设计：基座与立柱采用低热膨胀系数材料，结合有限元分析优化结构，确保长期使用稳定性。
多截面同步检测：支持双测头同时测量不同台阶截面，效率提升50%，减少人工操作误差。
人性化操作体验：托架支持360°旋转与±120°倾斜，测头滑移座配备微调旋钮与数字显示，定位精度达0.01mm。
数据可追溯性：测量结果符合ISO/ASME标准，支持Excel/PDF格式输出，兼容SPC统计分析与质量报告生成。
