工作原理

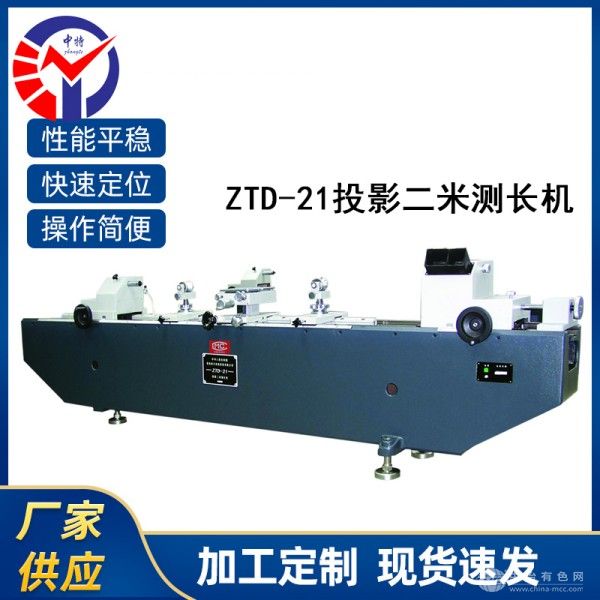

ZTD-21采用爱宾斯坦光学补偿原理与分划尺步进扩展技术。其核心光学系统包含200mm玻璃分划尺，经透射光照明后通过物镜组投影至2000mm测量范围，配合55×总放大率的高对比度投影屏，将微米级分划图案清晰投射至600×350mm投影区域。机械传动部分采用滚柱导轨与精密丝杠副组合，工作台通过高压气体静压轴承悬浮于导轨表面，消除机械摩擦与振动干扰，确保2米行程内直线度≤0.3μm/m。设备内置激光干涉仪实时监测导轨变形，结合环境传感器数据自动修正温度、气压对测量结果的影响。
应用范围
该设备覆盖超大型工件全场景检测需求：机械制造领域可完成光面环规、螺纹环规、卡规等量具的校准，支持外径千分尺校对量棒及内径千分尺的直接测量；航空航天行业适用于飞机机翼梁、火箭燃料舱段及卫星支架的直线度与同轴度验证；能源装备领域能测量核电主管道、风电主轴及燃气轮机叶片的形位误差；轨道交通行业则可检测高铁转向架、列车车轴及轮对的尺寸一致性，满足GB/T 17164-2018等28种国际标准检测要求。
技术参数
ZTD-21测量范围外尺寸0-2000mm、内尺寸40-1950mm，最小分度值0.001mm。外尺寸示值误差±(0.6+L/500)μm，内尺寸±(1.2+L/500)μm（L为测量长度）。工作台垂向行程120mm、横向行程80mm，支持±4°旋转与摆动，承重达60kg。环境适应性要求室温20℃±1℃、湿度≤60%RH，配备0.4MPa无油压缩空气源。
产品特点
超稳定气浮导轨：花岗岩基座与航空铝测量主轴组合，经自然时效处理消除内应力，配合高压气体静压轴承，实现2米行程内运动平稳性≤0.2μm；
智能误差补偿系统：内置激光干涉仪与环境传感器，实时修正导轨热变形与空气折射率对测量结果的影响；
多功能附件扩展：配备顶针架、V型支架、激光对中装置等15类附件，支持复杂曲面轮廓度检测及动态测量；
人性化操作界面：投影屏集成微米/毫米双刻度显示，配合数字测微系统，操作人员可通过可视化界面快速完成参数设置与数据导出。
