工作原理

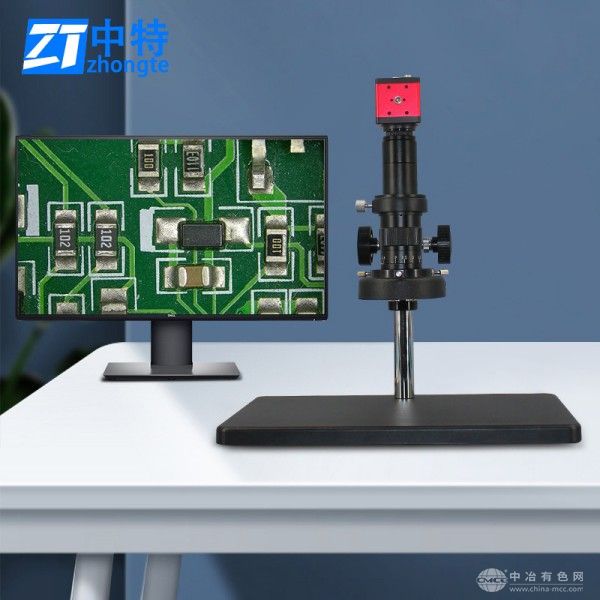

V-F2A采用无穷远光学系统与高分辨率CMOS传感器协同工作：通过14-150X连续变倍物镜实现光学放大，配合电子放大功能进一步扩展观测倍率范围；其1/2.5英寸CMOS图像传感器支持1920×1080全高清分辨率输出，结合FPGA高速图像处理芯片，可实时优化图像对比度与色彩还原度。设备搭载环形LED可调光源，通过独立控制亮度与角度，有效消除金属、塑料等不同材质表面的反光干扰，确保微观结构清晰呈现。图像信号经HDMI接口传输至12.5英寸IPS显示屏，支持多角度旋转调节，适配不同检测视角需求。
应用范围
该设备覆盖多领域精密检测场景：在电子制造行业，可检测PCB板焊点虚焊、芯片引脚氧化及微孔结构；在五金加工领域，能分析金属表面裂纹、毛刺及镀层均匀性；在材料科学领域，支持复合材料纤维走向、涂层附着力等微观形貌分析；在教育科研场景，可用于生物细胞观察、矿物晶体结构演示等教学实验。其便携式设计还适用于生产线在线检测及实验室样品快速筛查。
技术参数
核心参数包括：变倍范围14-150X，工作距离100mm，视野范围0.15-1.6mm；传感器分辨率1920×1080，帧率30fps；显示屏尺寸12.5英寸，亮度300cd/m²，对比度800:1；光源寿命≥50000小时，支持亮度0-100%无级调节；设备重量4.2kg，适配110-240V宽电压输入，支持HDMI/USB双接口输出及128GB存储卡扩展。
产品特点
高精度成像：采用全光学玻璃镜片与多层镀膜技术，确保图像边缘清晰无畸变；
智能操作体验：配备无线遥控手柄，可远程控制变焦、照明及图像捕捉，提升检测效率；
环境适应性强：LED光源支持冷暖光切换，适配金属、半导体等不同材质表面检测需求。
