工作原理

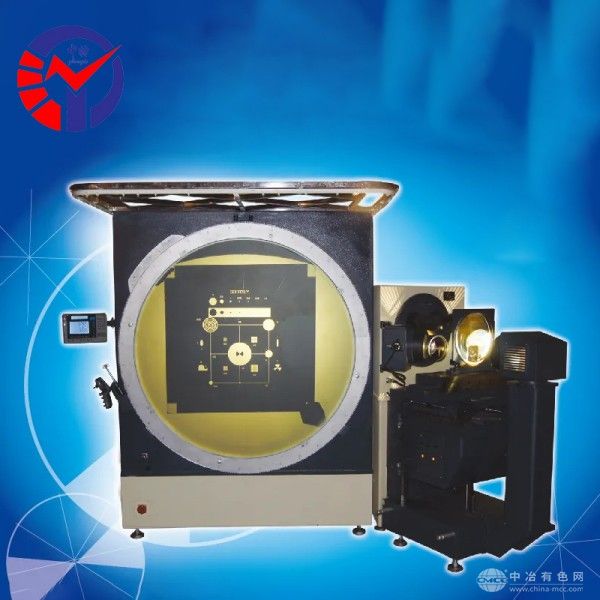

ZT-35B基于光学投影成像原理，通过高精度物镜将放置在工作台上的被测工件放大成像于Φ1500mm的投影屏上。设备采用单反光镜光路设计，减少能量传输损耗，确保投影屏光照均匀性；配合进口传感器光栅显示技术，实时采集工件轮廓数据并转换为数字信号，结合二坐标测量软件实现自动化分析。
应用范围
该设备广泛应用于机械制造领域：
航空航天：发动机叶片、涡轮盘等高温合金零件的轮廓度检测；
汽轮机行业：大型轴类、轮盘类工件的尺寸公差验证；
模具制造：复杂曲面模具的型面误差分析与逆向工程；
精密加工：齿轮、螺纹等传动部件的齿形参数测量。
技术参数
ZT-35B工作台运动范围达4009×2905mm，载重能力6000kg，可偏摆±15°以适应螺旋角零件检测。设备配备1.6倍光学变焦镜头，投影屏旋转范围0°-360°，旋转角度显示当量1°，准确度1′。透射照明采用24V250W卤钨灯，反射照明为24V150W卤钨灯，满足不同材质工件的照明需求。
产品特点
高刚性结构：天然大理石基座与航空级铝材框架，消除机械振动对测量的影响；
智能化操作：手持操纵控制盒支持电动控制测量，二坐标软件可自动生成检测报告；
多功能兼容：可选配进口金属光栅与CNC自动控制系统，实现全自动测量与数据处理；
人性化设计：特殊反光镜镀膜技术便于清洁维护，方/圆工作台等附件满足多样化检测场景。
