工作原理

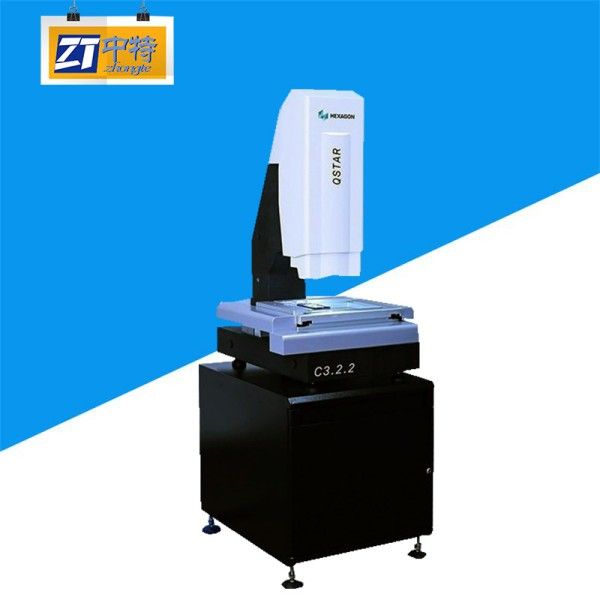

Qstar C320采用远心光学镜头与高分辨率工业相机组合，通过LED环形光源提供均匀照明，将被测工件表面影像转化为数字信号。设备搭载自主研发的智能测量软件，可自动识别边缘特征并计算线宽、圆度、角度等参数，支持多工件批量测量与数据统计分析。其三轴（X/Y/Z）均采用进口直线导轨与高精度伺服电机驱动，配合大理石基座消除机械振动，确保测量重复性≤1μm。
应用范围
该设备广泛应用于精密制造领域：
电子行业：检测PCB线路板、SMT贴片元件的引脚间距与焊盘尺寸；
五金加工：测量冲压件、压铸件的轮廓度与孔位偏差；
汽车零部件：验证齿轮齿形参数、密封圈截面尺寸等关键特性；
医疗器械：分析人工关节、手术器械的形位公差与表面缺陷。
技术参数
Qstar C320测量行程达300×200×200mm，工作台载重15kg，Z轴光学影像放大倍率0.7-4.5X（视频放大30-230X），光学分辨率0.1μm。设备配备23英寸高清显示屏，支持DXF/CAD图纸导入比对与SPC过程控制，测量数据可导出Excel/Word格式报告。其光源系统包含环形、同轴、底部三组LED，亮度独立可调，适应不同材质工件的检测需求。
产品特点
高刚性结构：天然大理石基座与航空级铝材框架，确保长期使用不变形；
智能化操作：鼠标自动寻边与编程测量，支持一键生成检测报告；
多功能扩展：可选配激光测头实现三维测量，或加装探针完成接触式检测；
人性化设计：防静电工作台面与紧急制动装置，保障操作安全与设备寿命。
