工作原理

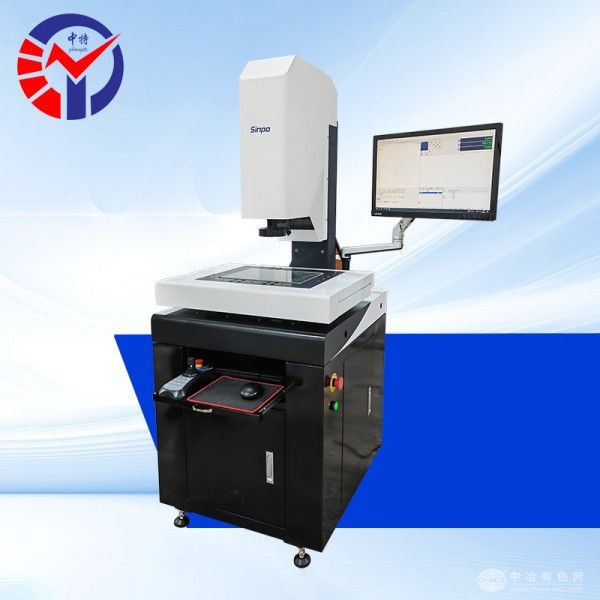

JVB400CF采用双零级花岗岩底座与高刚性立柱结构，确保长期稳定性。其核心光学系统搭载自主研发的连续变倍物镜（0.7-4.5X光学变焦，影像放大28-180X），配合21点矩阵标定技术，可快速捕捉工件边缘特征。设备内置PLC全角度智能程控照明系统，包含五环八区表面光与底部平行光，通过激光指示器精准定位测量区域。传动系统采用丝杆驱动与直线导轨，实现X/Y轴150mm/s、Z轴80mm/s的高速运动，测量重复性达2μm。
应用范围
该设备广泛应用于精密制造领域：
电子行业：检测PCB线路板焊盘间距、SMT元件引脚共面性；
汽车零部件：验证齿轮齿形参数、密封圈压缩量及轴类零件同轴度；
航空航天：分析涡轮叶片型面轮廓、紧固件螺纹几何尺寸；
医疗器械：控制人工关节表面光洁度、手术器械刃口角度。
技术参数
JVB400CF测量行程为400×300×200mm，机台承重30kg，分辨力0.5μm（可选0.1μm）。其测量精度达X/Y轴(2.5+L/200)μm、Z轴(5.0+L/200)μm，支持CAD图纸导入与SPC统计分析。设备配备21.5英寸高清显示屏，兼容SINPO-CNC测量软件，可存储1000组数据并生成Excel/Word格式报告。
产品特点
高兼容性：可选配基恩士激光模块实现3D曲面测量，或加装RENISHAW探针完成接触式检测；
智能化操作：支持鼠标/摇杆双控制模式，一键完成图像拼接与自动对焦；
环境适应性：工作温度20℃±5℃，湿度45%-75%，适合车间现场使用；
模块化设计：光源、镜头、测头等组件可快速更换，满足多样化检测需求。
