工作原理

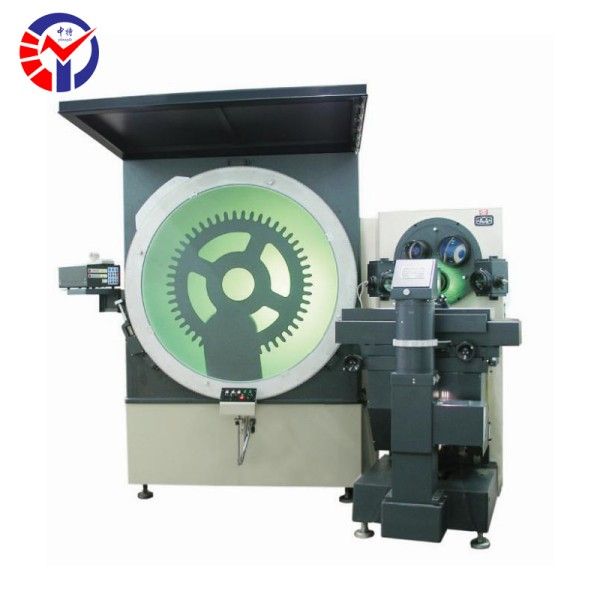

JT35A基于光学投影成像原理，通过高精度物镜将工件轮廓放大并投影至φ1200mm超大投影屏，形成清晰倒立实像。设备采用进口长寿命卤钨灯作为光源，配合单反光镜光路设计，减少能量传输损失，确保投影均匀性。测量时，工件放置于可偏摆±15°的工作台上，通过光栅传感器实时采集数据，结合先进的数据处理系统，实现毫米级精度测量。
应用范围
适用于汽车制造、电子元件、精密机械、航空航天等行业，可检测传动轴、齿轮、轴承、电路板、手机外壳等复杂零件的轮廓尺寸、孔位精度及形位公差。其超大投影屏与400×250mm测量范围，尤其适合大尺寸工件的一次性完整检测，显著提升测量效率。
技术参数
投影屏尺寸φ1200mm，旋转范围0°~360°，旋转角度准确度达1’。工作台台面尺寸800×230mm，承重50kg，调焦范围0~150mm，分辨力0.001mm。设备配备10×、20×、50×物镜，物方视场分别为φ120mm、φ60mm、φ24mm，工作距离灵活适配不同检测需求。额定电压AC 220V 50Hz，环境适应性强，可在20℃±3℃、40%-70%RH条件下稳定运行。
产品特点
高精度测量：采用进口金属光栅与CNC自动控制系统，误差小、效率高。
人性化设计：投影屏360°旋转、工作台偏摆功能，轻松应对带螺旋角零件检测。
耐用可靠：特殊反光镜镀膜技术防尘易清洁，延长设备使用寿命。
智能数据处理：支持数显箱直接读数，兼容二坐标测量软件，满足多样化检测需求。
