工作原理

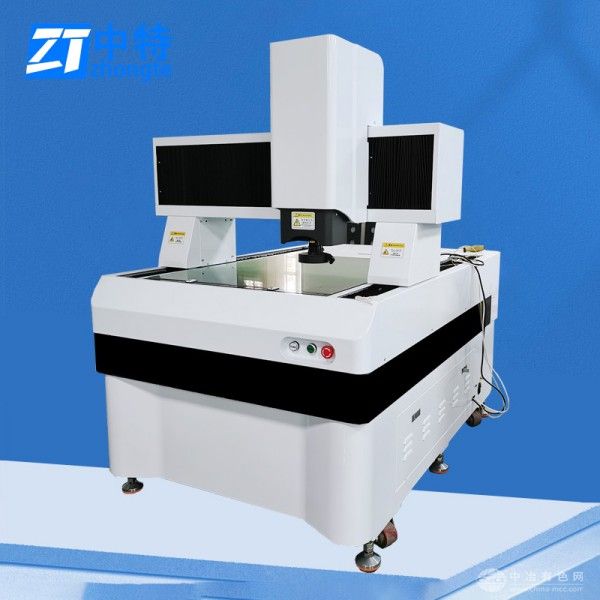

KVM-1012LP采用桥架式结构，以瑞士进口花岗石平台为基座，搭配台湾HIWIN精密线性导轨与TBI滚珠螺杆，确保长期运行稳定性。其核心光学系统由日本原装SONY 43万像素彩色CCD、NAVITAR连续变倍镜头（0.7-4.5X）及9段LED环形光源组成，通过自动对焦与变倍技术，实现20X-266X影像放大倍率，无需手动校正即可完成多倍率切换。测量时，工件经表面光或轮廓光照明后，影像信号由CCD采集并传输至测量软件，结合英国Renishaw金质光栅尺（分辨率0.0005mm）与松下伺服电机驱动，实现X/Y轴1000×1200mm行程内±(2.8+L/200)μm的测量精度。
应用范围
该设备适用于PCB板、液晶面板、大型钣金件、连接器及精密模具的轮廓检测，可测量孔径、槽宽、角度、平面度等参数，并支持逆向工程与CAD对比分析。在汽车行业，可检测发动机缸体、变速箱壳体的关键尺寸；在电子领域，可实现手机中框、摄像头模组的批量检测。
技术参数
KVM-1012LP工作台尺寸1360×1160mm，Z轴行程200mm（可定制至400mm），最大承重50kg，物方视场8.1mm-1.3mm，工作距离92mm。设备支持Win10系统，配备自动寻边、毛边过滤、弱边抓取功能，可输出WORD/EXCEL/DXF格式报告，并兼容接触式测头与激光扫描模块。
产品特点
高刚性结构：大理石横梁与龙门式设计，消除热变形影响，适合24小时连续作业。
智能操作：全摇杆/鼠标双向操控，支持自动对焦、光源调节与编程检测，单程序可存储5000个测量元素。
多功能扩展：可选配激光测头实现平面度检测，或通过逆向工程模块完成3D扫描与CAD建模。
