工作原理

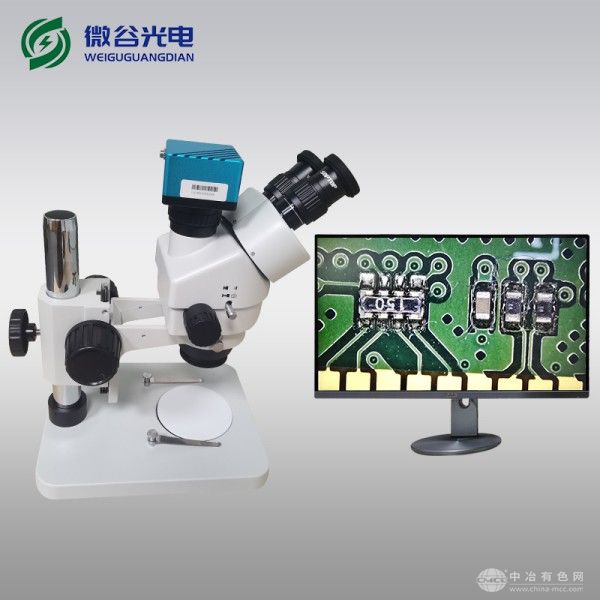

WG0.5X采用双目独立光路设计，左右目镜分别接收不同角度的物镜成像，通过大脑视觉中枢合成三维图像，形成立体视觉效果。其核心光学系统由0.7X-4.5X连续变倍物镜与高眼点广角目镜组成，变倍比达6.4:1，确保像面齐焦性。三目接口支持50%/50%或20%/80%分光比，可同时连接数码相机或CCD传感器，实现实时图像传输与存储。例如，在检测印刷电路板（PCB）时，0.5X辅助物镜可将工作距离扩展至174mm，配合10X目镜，总放大倍数达7X-45X，清晰呈现焊点虚焊、线路短路等缺陷。
应用范围
该设备覆盖多行业精密检测需求：在电子制造领域，可检测芯片封装裂纹、SMT贴片精度；在材料科学中，支持金属晶粒度分析、陶瓷表面气孔率测量；在生物医学领域，适用于组织切片观察、细胞培养皿动态监测；在珠宝鉴定行业，还能分析宝石内部包裹体与切割工艺缺陷。
技术参数
WG0.5X配备45°倾斜三目观察筒，瞳距调节范围54-76mm，支持360°旋转；物镜变倍范围0.7X-4.5X，总放大倍数7X-45X（10X目镜），选配20X目镜可扩展至14X-90X；标准工作距离100mm，搭配0.5X辅助物镜后增至174mm；照明系统支持LED环形荧光灯与冷光源切换，光强连续可调；设备尺寸450×350×600mm，净重25kg，适配220V/50Hz电源。
产品特点
立体成像清晰：双目独立光路与连续变倍技术结合，图像畸变率＜0.1%，边缘锐度提升30%；
操作便捷：铰链式三目接口支持快速切换目视观察与图像采集，变倍手轮双边设置，单手即可完成倍率调整；
扩展性强：提供0.3X-2X辅助物镜、C接口适配器等选配件，可适配工业相机、激光测距仪等外部设备；
稳定可靠：全金属机身与防震设计，通过-10℃至50℃环境测试，连续运行8小时温升＜5℃。
