工作原理

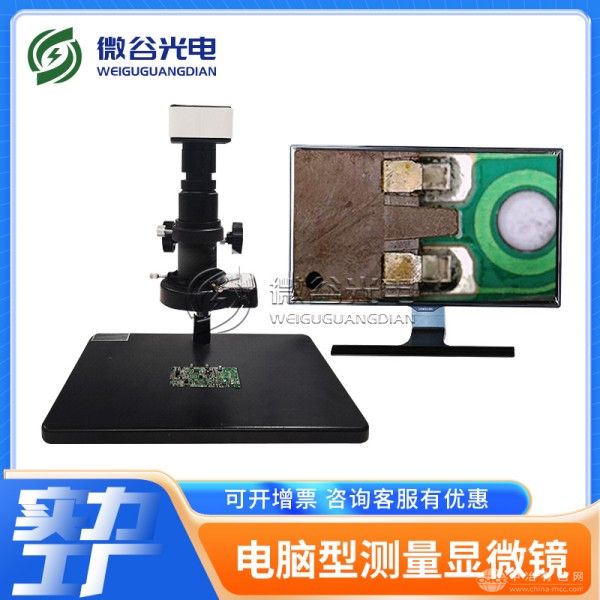

WG-1200MPX采用1200万像素CMOS传感器，搭配无限远色差校正光学系统与高精度电动变倍物镜（0.5X-5X），通过环形LED阵列提供均匀照明。光线经样品反射后，由分光镜将光路分为观测与图像采集两路：一路传输至24英寸高清显示屏实现实时观察，另一路经传感器转换为数字信号，由内置图像处理芯片进行亚像素级边缘检测、动态降噪及三维轮廓重建，最终输出4096×3072分辨率图像，帧率达25fps。例如，在检测手机中框孔位偏差时，设备可在0.3秒内完成图像采集与0.5μm级尺寸测量。
应用范围
该设备覆盖多行业精密检测需求：在电子制造领域，可测量PCB焊盘直径、SMT元件贴装高度及BGA焊点球径；在半导体行业，支持晶圆表面颗粒计数、光刻胶涂覆厚度均匀性分析及金线弧高测量；在精密机械领域，可检测齿轮齿形误差、螺纹螺距偏差及表面粗糙度；在科研教育领域，可观察生物切片细胞结构、材料晶粒形貌及微纳器件组装过程。
技术参数
WG-1200MPX配备电动载物台（行程200mm×100mm，重复定位精度±0.5μm），支持5X-500X总放大倍数；光源采用可调角度环形LED，亮度可调范围1%-100%，寿命超60000小时；设备支持HDMI、USB 3.0及GigE千兆网接口输出，兼容Windows/Linux系统，内置32GB存储空间，可录制1080P视频并支持DXF/CAD图纸导入比对功能。
产品特点
亚微米级测量精度：低畸变物镜结合亚像素边缘检测算法，确保测量重复性＜0.8μm，满足高精度质检需求；
智能分析功能：内置形位公差测量、轮廓分析、颗粒计数等模块，支持一键生成检测报告与数据导出至MES系统；
多模态照明与成像：兼容明场、暗场、偏光及同轴光照明，适配金属、陶瓷、透明材质等多样本检测；
模块化扩展设计：支持电动变焦、自动对焦及激光测高模块选配，可升级为全自动测量系统，适应未来检测需求升级。
