工作原理

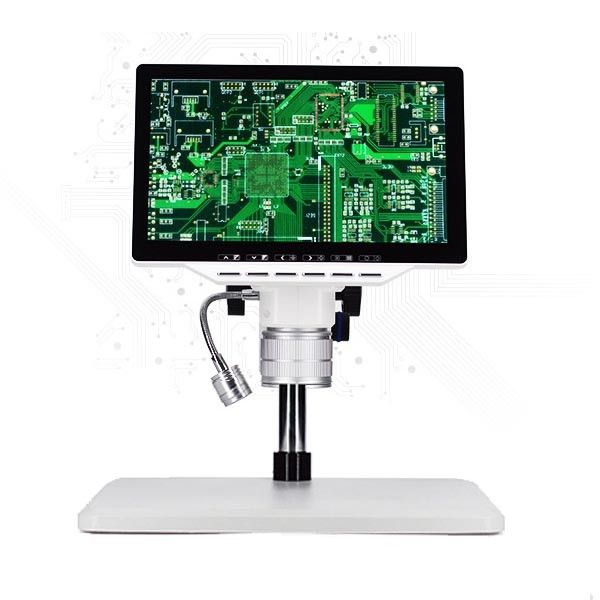

ZSM1106采用无限远色差校正光学系统，光线经LED光源（亮度可调）照射样本后，通过平场消色差物镜（如5X/10X/20X/50X）形成倒立实像，再由目镜或内置高清摄像头（500万像素）转换为正立图像显示于7英寸IPS触控屏。设备支持明场、暗场及偏光观察模式，通过物镜转换器实现4档倍率快速切换，总放大倍数覆盖50X-500X，满足微米级缺陷检测需求。
应用范围
该设备适用于多场景工业检测：在电子制造领域，可检测电路板焊点虚焊、芯片引脚偏移及封装裂纹；在半导体行业，支持晶圆表面划痕、颗粒污染物的快速筛查；材料科学中，可分析金属表面氧化层厚度、复合材料界面结合状态；质量管控环节，则用于测量精密零件尺寸公差（如齿轮齿距、螺纹螺距）及表面粗糙度，兼容ISO、ASTM等国际标准。
技术参数
光学系统：无限远色差校正，支持明场/暗场/偏光观察
物镜配置：平场消色差物镜（5X/10X/20X/50X），工作距离≥15mm
显示屏：7英寸IPS触控屏，分辨率1280×800，支持多点触控操作
光源：LED环形照明，亮度0-100%无级调节，寿命≥50,000小时
成像功能：内置500万像素摄像头，支持JPEG/BMP格式图像存储，单张存储容量≤2MB
移动范围：载物台行程50mm×50mm，游标精度0.01mm
产品特点
便携高效：集成显示屏与操作系统，无需外接设备即可完成观察、测量与数据导出，适合生产线快速检测。
成像清晰：平场消色差物镜消除像差，7英寸屏幕呈现高对比度图像，边缘清晰度与中心一致。
操作便捷：触控屏支持手势缩放、图像标注及一键保存，配合人体工学目镜筒（瞳距52-75mm可调），减少长时间使用疲劳。
稳定可靠：全金属机身结构抗振动干扰，LED光源免维护设计降低使用成本，适用于洁净车间及野外环境。
