产品简介
产地：进口
立式/卧式铣车五轴复合加工中心说明如下：
1. 结构紧密、体积小、工作范围大，且操作人员与机器近接性。
2. 高刚性结构搭配高速高扭力主轴，可同步进行金属工件的重切削与高速轻切削。
3. 同时当成立式综合加工机与卧式综合加工机使用，加工效率高。
4. 搭配千分之一度旋转工作台，成为多面加工机，加工用途广。
5. 搭配高精度千分之一度旋转轴及千分之一度旋转工作台，成为五轴加工机，适合航太金属零件加工。
产品介绍

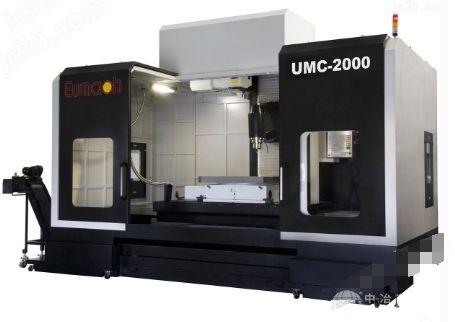

立式/卧式铣车五轴复合加工中心
UMC-2000 机械规格:
型号：规格铣削中心铣车複合中心
行程X 轴 ( 左右)2150
Y 轴 ( 前后 )1100
Z 轴 (上下 )1400
摇摆铣头(B 轴)型号45°通用型
旋转速度3 ″
传动方式DD力矩马达
旋转角度0° ~ 180°
连续/大扭矩 Nm705 / 1500
旋转工作台(C axis)
型号集成(可移动)可拆卸
工作台尺寸 1250x1250φ1000
工作台到地面12791117
承重KG3000铣-3000 / 车-1500
大转速RPM8.33800
传动方式涡轮DD 力矩马达
分割角度0.001°
T型槽 7 x 22H8 x P16016 x 18H8 x P22.5∘
连续/大扭矩Nm
1127 / 2065
主轴
主轴转速RPM14,000 (8000~24000)
主轴功率 S1/S6 KW29.3/35(~ 50/63)27 / 32
主轴扭矩 S1/S6 Nm70/160 (~ 130/170)130 / 170
主轴锥度BT#40(50)HSK-T63(T100)
轴承直径70 (100)
螺杆X/Y/Z 直径*节距φ63 / 63 / 50 x 10 / 10 / 10
X/Y/Z
轴轨道
型号硬轨 /硬轨 + 滚柱线轨/ 滚柱线轨
数量2 / 4 / 2
轨道宽度硬轨120 /硬轨150+滚柱线轨65 / 滚柱线轨65
移动速度 X/Y/Z12 / 12 / 12 m/min
ATC刀柄BT#40(50)HSK-T63(T100)
数量40 (60) pieces
大刀具直径/长度/重量φ120 / 300 / 7kgs
换刀方式水准
其他机械淨重KG32000
