产品简介
产地：进口
刀库类型：链条式刀库
工作台数量：单工作台
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,磁性材料,石墨,其他
加工用途：车,铣,钻,攻,镗,铰,锪,磨,刨,其他
界面语言：中文,英文
联动轴数：五轴联动
数控系统：西门子/SIEMENS,海德汉/HEIDENHAIN
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
轴数：五轴

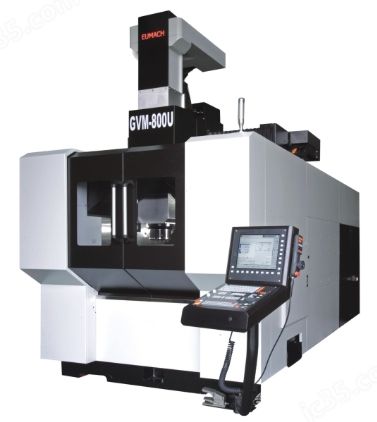

天车式摇篮式五轴铣车复合加工中心：
天车式架构// 三轴滚柱线轨//55mm宽度
中空油冷螺杆//双Y轴//力矩转台
转台直径800mm转速900rpm
产品介绍
GVM-800U 天车式摇篮式五轴铣车复合加工中心规格表
型号规格铣削铣削加车削
行程X Y Z轴800 / 900+330 / 620mm
距离主轴鼻端至工作檯面120 ~ 740mm100 ~ 720mm
转台双A轴
倾斜轴转速50 RPM25 RPM
力矩电机数量2 组, 左右各一
倾斜范围± 125°± 135°
连续 / 大扭力2980/4780 Nm x 24980/9500 Nm x 2
刹车扭力3120/5640 Nm x 210000 Nm x 2
转台C轴
旋转轴檯面面积ф800mm
大载重1200kg
转速100 RPM800 RPM
驱动方式力矩电机
T 形槽圆形 14mm x 16圆形18mm x 8
连续 / 大扭力920 / 1615 Nm1127 / 2065 Nm
刹车扭力1560 / 2820 Nm4000 Nm
檯面至地板876mm891 mm
电主轴转速18000 RPM10000 RPM
主轴功率 S1/S621 / 27 KW27 / 31 KW
主轴扭力 S1/S6100 / 129 Nm130 / 170 Nm
主轴斜孔HSK-A63HSK-T63
三轴螺杆X/Y/Z 直径 x 节距Ф50 / 50x2 / 50mm x 16mm FDC, 螺杆冷却
三轴线性
滚柱滑轨宽度55 / 55 / 45mm
滑块数量4 / 4 / 4
进给率快速位移 X/Y/Z48 / 48 / 48 米/分
切削速率20米/分
刀库刀柄型式HSK-A63HSK-T63
刀具数量32 ( 40, 64, 80, 120 )
大刀具直径/长度/重量ф75mm & ф125mm / 300mm / 8kg
型式伺服驱动无刀臂式刀库
机械重量淨重24 ~ 30吨 ( 视选配 )
位置量测直接4支直线光学尺 (Yx2) & 2个圆光学尺
CNC厂牌海德汉 或 西门子
注 : 上述规格可因使用不同主轴或转台而导致数据些许不同.
