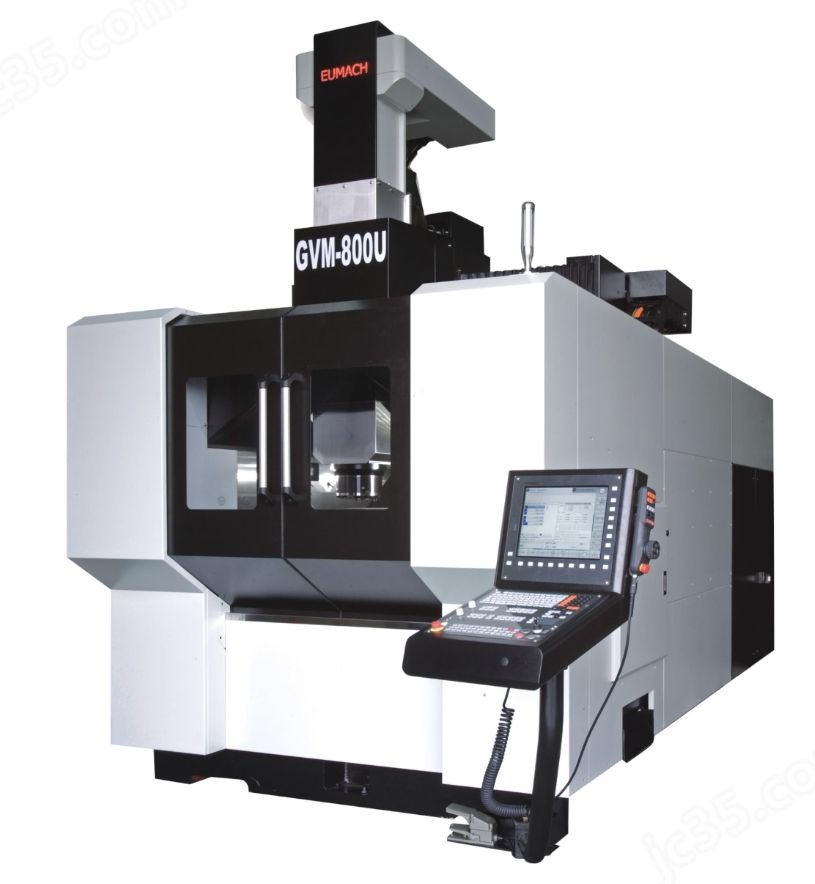

GVM-800U摇篮式五轴/铣车复合加工中心产品简介
产地：进口
刀库类型：链条式刀库
工作台数量：单工作台
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他
加工用途：车,铣,钻,攻,镗,铰,锪,磨,刨,其他
界面语言：中文,英文
联动轴数：五轴联动
数控系统：西门子/SIEMENS,海德汉/HEIDENHAIN销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
轴数：五轴
型號規格铣削铣削加車削
行程X Y Z軸800/900+330/620mm
距離主軸鼻端至工作檯面120 ~ 740mm100 ~ 720mm
轉速50 RPM25 RPM
力矩電機數量2 組, 左右各一
轉台雙A軸傾斜範圍± 125°± 135°
連續/大扭力2980/4780 Nm x 24980/9500 Nm x 2
傾斜軸剎車扭力3120/5640 Nm x 210000 Nm x 2
轉台C軸檯面面積ф800mm
大載重1200kg
旋轉軸轉速100 RPM800 RPM
驅動方式力矩電機
T 形槽圓形 14mmx16圓形18mm x 8
連續/大扭力920/1615 Nm1127/2065 Nm
剎車扭力1560/2820 Nm4000 Nm
檯面至地板876mm891 mm
電主軸轉速18000 RPM10000 RPM
主軸功率 S1/S621/27 KW27/31 KW
主軸扭力 S1/S6100/129 Nm130/170 Nm
主軸斜孔 HSK-A63HSK-T63
三軸螺桿X/Y/Z 直徑x節距Ф50/50x2/50mmx16mm FDC,螺桿冷卻
三軸線性寬度55/55/45mm
滾柱滑軌滑塊數量4/4/4
進給率快速位移X/Y/Z48/48/48 米/分
切削速率20米/分
刀庫刀柄型式HSK-A63HSK-T63
刀具數量32(40,64,80,120)
大刀具直徑/長度/重量ф75mm & ф125mm/300mm/8kg
型式伺服驅動無刀臂式刀庫
機械重量淨重24 ~ 30噸 ( 視選配 )
位置量測直接4支直線光學尺 (Yx2) & 2個圓光學尺CNC廠牌海德漢 或 西門子
註:上述規格可因使用不同主軸或轉台而導致數據些許不同.
強剛性結構體：底座采多層璧加強肋設計，並經回火處理與應力消除。超大立柱結構以大橫樑支撐面，確保結構剛性。
工作臺、滑座、主軸頭已經門梁採用高級米漢納鑄鐵，並經熱處理消除內應力，確保載重時的動態回應，採用高張力鑄件材質，耐磨性優異。
機床所有零部件、各種儀錶和CNC系統的計量單位全部採用國際單位制(SI)標準。
GVM-800U五轴联动数控加工中心為天車式龍門動柱式，橫梁移動式結構，精度穩定，精度保持壽命長，搭配A/C兩軸搖籃式轉臺達到五軸加工(可選配銑車一體)。
X,Y,Z軸採用高精度螺杆傳動，中空油冷，移動控制採用：高精度消隙機構，高性能、高精度、高剛性、重負荷滾柱式(HIWIN)線軌滑軌機構,配備帶測量反饋裝置(光柵尺)
A/C兩軸搖籃式轉臺系統(搖籃轉臺、及主軸傳動機構)德國CYTEC等，技術成熟,穩定,性能可靠;
配備德國CYTEC主軸(依客戶需要選定)的力矩搖籃轉臺，可實現五軸五聯動銑削，適合客戶加工，適合高速精密切削。
Y軸採用特殊設計具超重負荷、使用斜T型搭配一支在上方及一支在下方設計，同時強化切削時軸向與徑向剛性，並確保長期加工頭部無下垂現象，可提高整體精度與延長使用壽命。
油水分離結構設計，符合環保要求，並可延長切削冷卻液的使用壽命。
配置X/Y/Z軸全光柵(A/C圓形編碼)系統，確保設備的穩定性，並帶有光柵清潔包。
可選配銑車復合，完成更多功能
