产品简介
产地：进口
数控系统：西门子/SIEMENS,海德汉/HEIDENHAIN
销售区域：全国

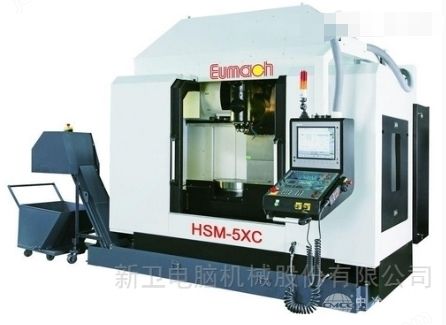

立式五轴/铣车复合加工中心HSM-5X系列是的机器与万能的应用，*回应数控五轴加工与工件的定位与刀具轴空间要求，为複杂金属零件的加工提供了广阔的应用范围。
2. 本机採用C型架构，三轴为高速运动之线性滑轨进给系统，能很短时间内加速到36/36/24m/min，选配力矩电机转台&铣车符合。
产品介绍
立式五轴/铣车复合加工中心机技术规格：
型号 MODEL单位HSM-5XA、HSM-5XC、HSM-5XCL、HSM-5XT(铣车)
行程
TRAVEL X.Y.X直线轴mm110/610/610、1100/610/610、1500/700/610、1500/700/610
B轴旋转头°+30°-120°
C轴旋转工作台°0.001°x360,000
距离
DISTANCE主轴鼻端到旋转工作台面mm
105-715、105-915、105-915
主轴到旋转工作台中心mm0-7800-7500-9500-950
主轴到立柱面mm130-940、629、629、629
工作台到地面mm882、947、947、947
旋转工作台
BUILT IN SADDLE形式
置于长方形工作台上集成式鞍座长方形+嵌入式力矩转台长方形+嵌入式力矩转台
工作台面积mmφ255(320)1100*610+∮6101600*700+∮7001600*700+∮700
中心孔直径mmφ40H7φ50H7
旋转转速rpm16.610(50)50、1000
工件荷重kg转台+尾座500+1500
T型沟mm∮18mmH7
主轴
MOTOR SPINDLE主轴马达马力kw29.3 / 35
主轴扭力Nm70 / 160
高转速rpm14000
主轴前轴承内径mm70
主轴锥度
HSK-A63HSK-T63
进给速度FEEDRATE切削速率 X/Y/Zmm/min1-20000
快速进给 X/Y/Zmm/min36000/36000/24000、48000/48000/48000
自动换刀系统
ATC刀把型式
刀臂式430mm行程
刀对刀换刀时间3
刀具数pcs32把(40/60把)
大刀径/长/重
φ150MM/300MM/7KG
螺杆
BALLSCREWSXYZ轴螺杆直径/节距mm40x16/50x12φ55/50/50mmx16
精度级数mmC3,0.008
精度
ACCURACKX/Y/Z定位精度mmVDI 3441 0.012
重複定位精度mmVDI 3441 0.008
B/A/C定位精度″VDI 3441 8
B/A/C重複定位精度″VDI 3441 4
其他MISCELLANEOUS电源容量KVA40
机械淨重kg900090001100012000
立式五轴加工中心(立卧转换铣头)加工中心可用于不仅典型的各种蒸汽叶片叶轮工业也适用于航天航空，汽车等。
立式五轴/铣车复合加工中心标准附件
(1) SIEMENS 840D 或 HEIDENHAIN iTNC640 数值控制器
(2) 32 刀刀库
(3) HSK-A63/18000RPM 内藏主轴
(4) φ610mm/0.001/1600*700mm+∮700mm工作台&φ255四轴转台+尾座
(5) 中央集中自动润滑系统
(6) 三直线轴附光学尺及两旋转轴附解码器
(7) 电气箱温控装置
(8) 切削液系统(含泵及储存箱)
(9) 主轴温控水泠却机
(10) 链式铁屑输送机和收集桶
(11) 防水日光灯
(12) 自动集中润滑油系统
(13) 气压系统(不含气压源和外管)
(14) 基础螺栓及水准调整螺丝
(15) 移动式手摇线轮
(16) 程式结束及警示灯
(17) 工作灯
(18) RS-232 介面
(19) 技术资料一套
