DVM-5X高速五轴加工中心-六轴五联动铣车复合产品简介
产地：进口
刀库类型：圆盘式刀库
工作台数量：单工作台
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他
加工用途：车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他
界面语言：中文,英文
类型定：梁式
联动轴数：五轴联动
数控系统西门子/SIEMENS,海德汉/HEIDENHAIN
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
轴数：五轴

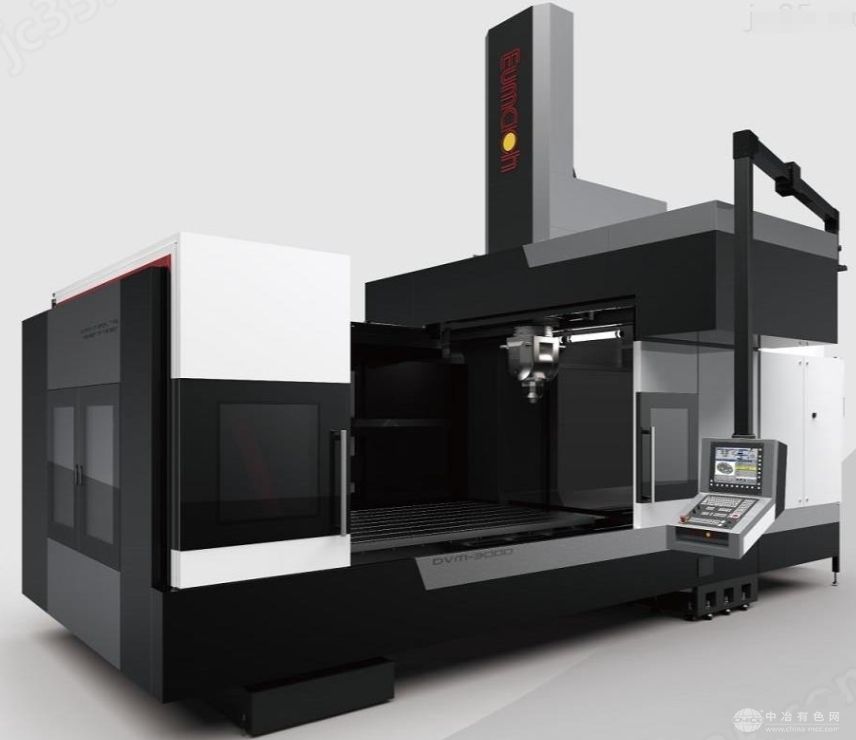

高速五轴加工中心-六轴五联动铣车复合
更適合航太及一般零件加工，能做到一次裝夾，完成零件的粗、精銑削加工，並同時完成鏜孔、鑽孔、鉸孔、攻絲等工作。选配齿轮五轴头主轴大扭矩4000rpm/1200Nm。选配六轴五联动铣车复合
产品介绍
高速五轴加工中心-六轴五联动铣车复合
高精度、高效率及高馬力的機械特性融合而成，搭配A/C兩軸聯動頭，在加工模具複雜葉片零件的方面的能力，能完成各種加工方式的加工，並提供粗加工的強勁切削力，也能實現精加工的品質。更適合航太及一般零件加工，能做到一次裝夾，完成零件的粗、精銑削加工，並同時完成鏜孔、鑽孔、鉸孔、攻絲等工作。
可搭配嵌入式圓形渦輪工作台或外置式或單獨圓工作台，可選配力矩工作台，與五軸頭搭配實現铣车复合功能。
高速五轴加工中心-六轴五联动铣车复合参数:
| 型號 5X系列 | 單位 | 2017/3017 | 2021/3021/4021/5021 | 3025/4025/5025/6025 | 4030/5030/6030 | 4035/5035/6035 | |
| 行程： | |||||||
| X軸 | mm | 2200/3200 | 2200/3200/4200/5200 | 2200/3200/4200/5200/6200 | 4200/5200/6200 | 4200/5200/6200 | |
| Y軸 | mm | 1750 | 2200 | 2600 | 3100 | 3600 | |
| Z軸 | mm | 700 ( 900, 1100, 1300 ) | |||||
| 距離： | |||||||
| 門寬 | mm | 1750 | 2130 | 2530 | 3030 | 3530 | |
| 主軸鼻端到工作台 | mm | 標準長鼻端主軸130-1230（130-1430） | |||||
| 選配短鼻端主軸240-1140（/240-1340/240-1540） | |||||||
| 工作台到地面距離 | mm | 915 | |||||
| 工作台： | |||||||
| 工作台尺寸 | mm | 2000/3000x1600 | 2000/3000/4000/5000x1700 | 3000/4000/5000/6000x2100 | 4000/5000/6000x2600 | 4000/5000/6000x3100 | |
| T型槽 | mm | 22 x 9 x 180 | 22 x 7 x 220 | 22 x 9 x 220 | 22 x 12 x 220 | 22 x 14 x 220 | |
| 大荷載重 | Kgs | 6000/8000 | 8000/11000/13000/15000 | 14000/16000/18000/20000 | 20000/21000/23000 | 24000/25000/28000 | |
| 主軸&滑枕： | |||||||
| 傳動方式 | TYPE | 內藏式電主軸 | |||||
| 錐度/刀柄 | <(unknown) id="0" class="font1"> | HSK-A63(HSK-A100） | |||||
| 主軸頭C.A軸旋轉角度 | 度數 | ±360 / ±110 | |||||
| 轉速 | rpm | 18000（8000/10000/12000/15000/24000） | |||||
| 滑枕尺寸 | mm | 420x420 | |||||
| 滑枕承受面 | TYPE | 硬軌8面拘束（4條滾柱線軌） | |||||
| HEIDENHAIN / SIEMENS | KW | 21/27（轉速/功率/扭矩搭配不同） | |||||
| 扭矩 | Nm | 100/130（轉速/功率/扭矩搭配不同） | |||||
| 進給率 X/Y/Z： | |||||||
| 進給速度 | mm/min | 1-20000 | |||||
| 快移速度 | m/min | 15/15/10（15） | 10（12）/10（12）/10（12） | ||||
| 小輸入單位 | mm | 0.001 | |||||
| 刀庫（選配）： | |||||||
| 數量 | Pcs | 24/40/60/120/180 | |||||
| 大尺寸（直徑/長度） | mm | Φ110/350L（Φ220） | |||||
| 大重量 | kgs | 15 | |||||
| 換刀時間-刀對刀 | sec | 8 | |||||
| 冷卻與潤滑油箱容量： | |||||||
| 冷卻液箱容量 | L | 26 | |||||
| 油壓箱容量 | L | 120 | |||||
| 潤滑油箱容量 | L | 6 | |||||
| 切削液容量 | L | 600 | 800 | 800 | 980 | 1080 | |
| 精度:（VDI 3441 標準） | |||||||
| 定位精度 | mm | 0.008 | 0.015 | 0.02 | |||
| 重複定位精度 | mm | 0.006 | 0.01 | 0.015 | |||
| 循圓 | mm | 0.02/φ300mm | |||||
| B/C 軸定位精度 | ″ | ±5 / ±2 | |||||
| 其他： | |||||||
| 所需電力 | KVA | 60 | |||||
| 所需氣壓 | Kg/cm² | 5 | |||||
| 機台淨重 | Kgs | 22000/2600 | 24000/2800/35000/44000 | 30000/38000/49000 | 42000/53000/70000 | ||
