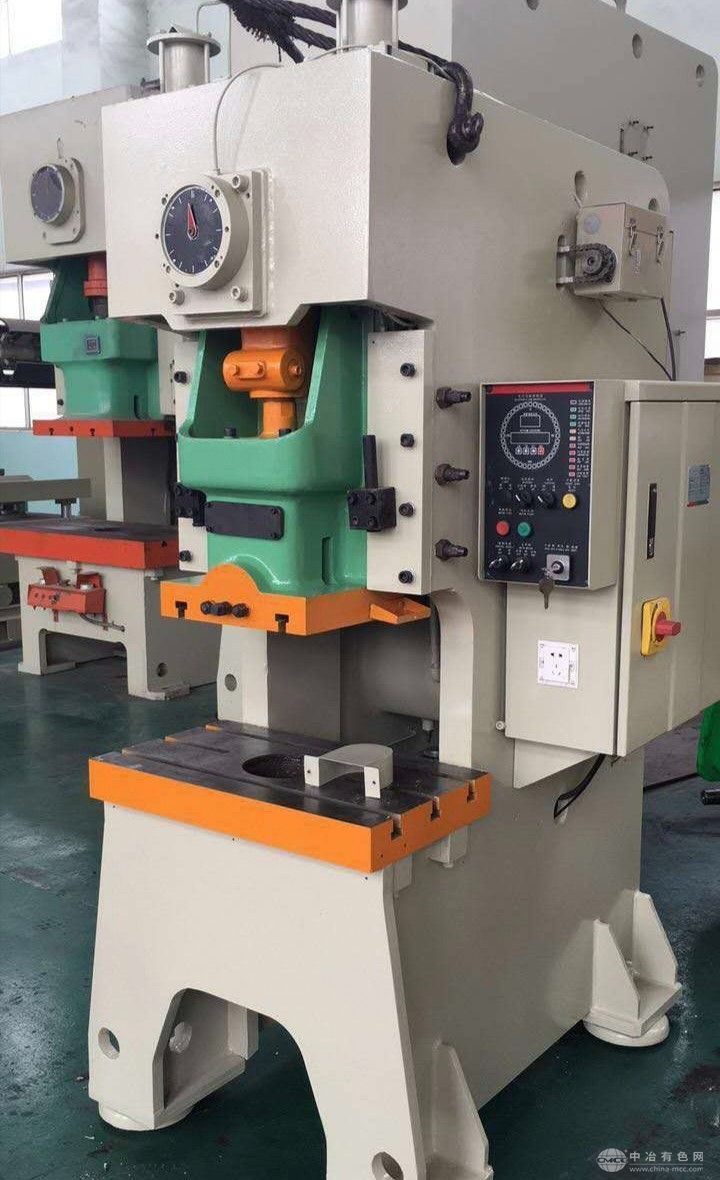

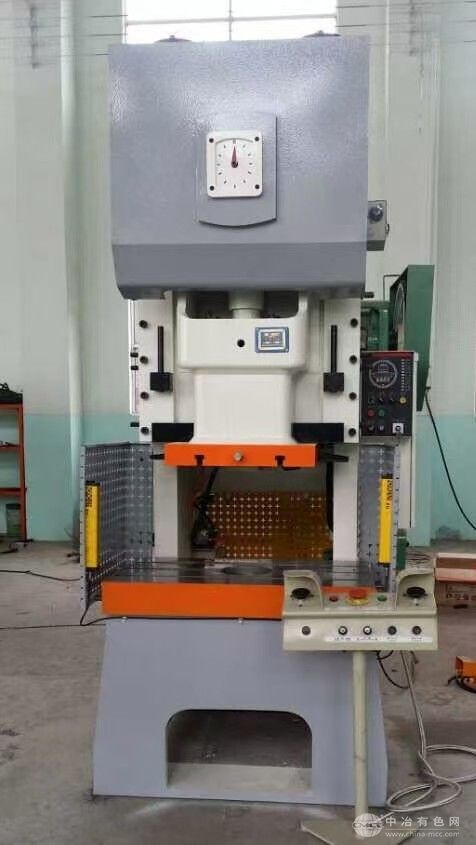

精密气动冲床

812

规格/型号：JF21-315T

品牌：暂无

应用领域：汽车制造行业及机械制造行业等领域

产地：山东 - 枣庄

厂家/供应商：山东威力重工机床有限公司

咨询电话:：18606329989（请说明信息源自“中冶有色网”）

更新时间：2025-10-21

级别：已认证

精密气动冲床说明介绍

简介山东威力重工 JF21-315T 精密气动冲床是 315 吨级工业核心冲压装备，公称压力 3150kN，行程次数 38 次 / 分钟，搭载 30kW 主电机与气动驱动系统，动力输出稳定且响应灵敏。设备采用 Q235 钢板焊接机身，经高温时效处理保障高刚性，搭配 450mm 喉口深度、1540×880mm 工作台及 70×100mm 模柄孔，适配多种尺寸模具与工件。具备 PLC 集中控制、电动调装模高度（0.1mm 精度）功能，支持冷冲压、厚板冲孔等多工艺，配备双联阀控制、压塌式保险等多重安全防护。其结构紧凑、操作便捷，可满足汽车制造、电器电子、机械加工、五金工具等行业的批量生产需求，兼顾加工精度与生产效率，是工业级精密冲压的优选设备。 工作原理

气源系统将压缩空气输送至气动摩擦离合器，同时主电机带动 42CrMo 锻打曲轴旋转，为冲压动作提供基础动力；
操作人员通过 PLC 控制系统设定冲压参数（速度、行程、压力），启动设备后，电磁换向阀控制气路通断，驱动离合器与曲轴接合；
曲轴旋转带动连杆运动，将圆周运动转化为滑块的上下往复直线运动，滑块带动模具上模向下冲压，完成对工作台（1540×880mm）上工件的冷冲压、冲孔等加工；
加工完成后，复位弹簧与平衡缸共同作用，推动滑块向上复位，离合器分离，同时气动制动器启动，确保滑块精准停位；
整个过程中，压塌式保险器实时监测冲压压力，超载时自动切断动力，双联阀控制与可选配的光电保护装置形成多重安全保障，实现高效、精准、安全的连续冲压作业。

技术参数

参数名称	大约数值
公称压力	3150kN（315 吨）
滑块行程	200mm
行程次数	38 次 / 分钟
最大开口高度	500mm
装模高度调节量	120mm
喉口深度	450mm
工作台尺寸（长 × 宽）	1540×880mm
工作台距地面距离	800mm
模柄孔尺寸（直径 × 深度）	70×100mm
主电机功率	30kW
顶出力	630kN（约 63 吨）
额定油压	25MPa
滑块最大速度（下行）	500mm/s
外形尺寸（长 × 宽 × 高）	3400×1950×4100mm
整机重量	34700kg（约 34.7 吨）

选型原则

匹配加工需求核心：根据工件材质（厚板 / 薄板、钢材 / 铝材）、加工工艺（冲孔 / 弯曲 / 成型）确定是否适配 315 吨公称压力，若工件厚度≤16mm、需批量冲压，该设备可精准匹配；超出厚度或需超高压加工，可选择同系列更大吨位型号。
适配生产规模与效率：若需连续批量生产（日均产量≥5000 件），其 38 次 / 分钟行程次数与自动化对接功能可满足需求；小批量定制化生产需结合操作便捷性与模具兼容性综合考量。
结合场地与安装条件：设备外形尺寸 3400×1950×4100mm、重量约 34.7 吨，选型时需确认车间空间、地面承重及供电（适配 30kW 电机）、供气条件，避免安装受限。
聚焦精度与稳定性要求：汽车配件、精密电器零件等对加工精度要求高的场景，可依托其 0.1mm 装模高度调节精度与高刚性机身选型；通用机械加工可侧重设备性价比与维护便捷性。
兼顾安全与合规性：针对人员密集车间或高安全标准场景，优先确认设备双联阀控制、压塌式保险等安全配置，可选配光电保护装置，确保符合行业安全规范。
考量长期使用成本：结合厂家售后保障、备件供应能力，以及设备强制润滑系统带来的低维护特性，综合评估运行能耗、维护周期与使用寿命，提升选型性价比。

应用案例

山东威力重工 JF21-315T 精密气动冲床在多个行业有广泛应用。在汽车制造行业，某汽车零部件生产企业使用该冲床进行汽车底盘支架的冲压成型，利用其 3150kN 的公称压力和精准的导向精度，确保支架的尺寸精度和强度，满足汽车行业严格的质量标准。在电器电子行业，一家电器配件厂采用 JF21-315T 冲床生产空调外机壳体，通过其 38 次 / 分钟的行程次数和电动调装模高度功能，实现了高效、精准的批量生产，提高了生产效率和产品质量。在五金工具行业，某五金制品公司利用该冲床进行扳手的毛坯成型，借助设备的高刚性机身和稳定的动力输出，保证了扳手毛坯的成型质量，同时其多重安全防护装置也保障了操作人员的安全。

设备结构
