1.本实用新型涉及造气炉技术领域，具体属于一种固定床间歇性造气炉。
背景技术：
2.固定床间歇性造气炉，采用间歇式固定层常压气化法，以无烟煤或小籽煤为原料，在高温下，交替与空气和蒸汽进行气化反应。制得足够数量的、合格的半水煤气，以供后工序连续生产的需要，同时努力降低消耗。
3.现用的直径3米的造气炉运行周期短，一直在困扰着生产稳定，从停炉检修时观察，多台炉都是因炉底传动齿圈磨损，齿圈内有积灰，导致被迫停炉，因此我们对现用的造气炉进行了改进。
技术实现要素：
4.本实用新型的目的是提供一种固定床间歇性造气炉，克服了现有技术的不足。
5.为解决上述问题，本实用新型所采取的技术方案如下：
6.一种固定床间歇性造气炉，包括炉体，所述炉体底部设有灰斗、炉条机、炉篦、安装体和齿环，所述齿环安装于炉体内，所述安装体内部为中空结构，炉篦安装于安装体的顶部，所述安装体安装于齿环上，所述灰斗固定安装于安装体的下部，且灰斗上方的安装体上还设有若干个下灰孔，所述安装体的外侧表面上还设有若干个破碎齿，所述炉条机安装于灰斗下方的炉体内，用于驱动齿环转动，所述炉篦上连接有穿过安装体和齿环的进气管。
7.其中，所述齿环下方的炉体内内安装有篦子板，所述齿环通过支撑环安装于篦子板上，所述炉条机包括电机和驱动齿轮，所述电机安装于篦子板上，由外接电源供电，所述驱动齿轮安装于电机的转轴上，且与齿环的外围啮合。
8.其中，所述篦子板的中部设有下灰口，所述下灰口处安装有下灰管。
9.其中，所述灰斗为倒锥形结构，所述破碎齿包括上破碎齿和下破碎齿，所述上破碎齿位于安装体的上部，下破碎齿位于安装体的下部，且上破碎齿的长度大于下破碎齿的长度，下破碎齿部分位于灰斗的上部。
10.其中，所述下灰孔下方的安装体内部还设有漏斗形挡灰部，所述挡灰部穿过齿环，所述进气管穿过挡灰部。
11.本实用新型与现有技术相比较，本实用新型的实施效果如下：该造气炉通过上破碎齿和下破碎齿能够对炉渣进行破碎，同时下破碎齿长度小于上破碎齿，使其能够对灰斗内的炉渣进行搅拌和破碎，有利于滤渣从下灰孔排出，而下灰孔处设置的挡灰部能够避免炉渣内的灰尘进入齿环，能避免齿环磨损加速，设备使用寿命变短的问题。
附图说明

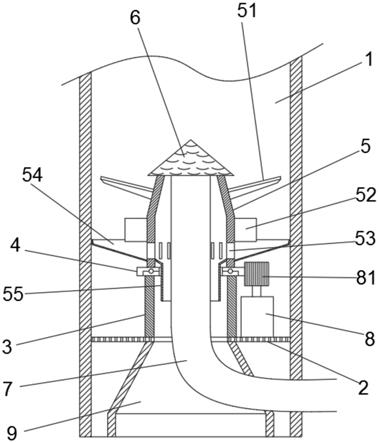

12.图1为本实用新型的结构示意图。
13.附图标记说明：1、炉体；2、篦子板；3、支撑环；4、齿环；5、安装体；51、上破碎齿；52、
下破碎齿；53、下灰孔；54、灰盘；55、挡灰部；6、炉篦；7、进气管；8、电机；81、齿轮；9、下灰管。
具体实施方式
14.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
15.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
16.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
17.如图1所示，本实用新型所述的固定床间歇性造气炉包括炉体1，炉体1底部设有灰斗54、炉条机、炉篦6、安装体5和齿环4，齿环4安装于炉体1内，安装体5内部为中空结构，齿环4下方的炉体1内安装有篦子板2，齿环4通过支撑环3安装于篦子板2上，篦子板2的中部设有下灰口，下灰口处安装有下灰管9，下灰口的内径不小于安装体5的内径，炉条机包括电机8和驱动齿轮81，电机8安装于篦子板2上，由外接电源供电，驱动齿轮81安装于电机8的转轴上，且与齿环4外围的齿牙啮合。
18.炉篦6安装于安装体5的顶部，炉篦6采用宝塔形炉篦，安装体5安装于齿环4上，灰斗54固定安装于安装体5的下部，且灰斗54上方的安装体5上还设有若干个下灰孔53，下灰孔53下方的安装体5内部还设有漏斗形挡灰部55，挡灰部55穿过齿环4；安装体5的外侧表面上还设有若干个破碎齿，炉条机安装于灰斗54下方的炉体1内，用于驱动齿环4转动，炉篦6上连接有穿过安装体5、齿环4和挡灰部55的进气管7，下灰孔53处设置的挡灰部55能够避免炉渣内的灰尘进入齿环4，能避免齿环4磨损加速，设备使用寿命变短的问题。
19.灰斗54为倒锥形结构，破碎齿包括上破碎齿51和下破碎齿52，上破碎齿51位于安装体5的上部，下破碎齿52位于安装体5的下部，且上破碎齿51的长度大于下破碎齿52的长度，下破碎齿52部分位于灰斗54的上部，上破碎齿51和下破碎齿52能够对炉渣进行破碎，同时下破碎齿52长度小于上破碎齿51，使其能够对灰斗54内的炉渣进行搅拌和破碎，有利于滤渣从下灰孔53排出。
20.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
技术特征：
1.一种固定床间歇性造气炉，包括炉体，其特征在于：所述炉体底部设有灰斗、炉条机、炉篦、安装体和齿环，所述齿环安装于炉体内，所述安装体内部为中空结构，炉篦安装于安装体的顶部，所述安装体安装于齿环上，所述灰斗固定安装于安装体的下部，且灰斗上方的安装体上还设有若干个下灰孔，所述安装体的外侧表面上还设有若干个破碎齿，所述炉条机安装于灰斗下方的炉体内，用于驱动齿环转动，所述炉篦上连接有穿过安装体和齿环的进气管。2.根据权利要求1所述的一种固定床间歇性造气炉，其特征在于：所述齿环下方的炉体内内安装有篦子板，所述齿环通过支撑环安装于篦子板上，所述炉条机包括电机和驱动齿轮，所述电机安装于篦子板上，由外接电源供电，所述驱动齿轮安装于电机的转轴上，且与齿环的外围啮合。3.根据权利要求2所述的一种固定床间歇性造气炉，其特征在于：所述篦子板的中部设有下灰口，所述下灰口处安装有下灰罩。4.根据权利要求1所述的一种固定床间歇性造气炉，其特征在于：所述灰斗为倒锥形结构，所述破碎齿包括上破碎齿和下破碎齿，所述上破碎齿位于安装体的上部，下破碎齿位于安装体的下部，且上破碎齿的长度大于下破碎齿的长度，下破碎齿部分位于灰斗的上部。5.根据权利要求1所述的一种固定床间歇性造气炉，其特征在于：所述下灰孔下方的安装体内部还设有漏斗形挡灰部，所述挡灰部穿过齿环，所述进气管穿过挡灰部。
技术总结
本实用新型公开了一种固定床间歇性造气炉，包括炉体，所述炉体底部设有灰斗、炉条机、炉篦、安装体和齿环，所述齿环安装于炉体内，所述安装体内部为中空结构，炉篦安装于安装体的顶部，所述安装体安装于齿环上，所述灰斗固定安装于安装体的下部，且灰斗上方的安装体上还设有若干个下灰孔，所述安装体的外侧表面上还设有若干个破碎齿，所述炉条机安装于灰斗下方的炉体内，用于驱动齿环转动，所述炉篦上连接有穿过安装体和齿环的进气管，本实用新型克服了现有技术的不足，能避免齿环磨损加速，设备使用寿命变短的问题。使用寿命变短的问题。使用寿命变短的问题。
技术研发人员：秦登成 申树军 张建 周理红 李传清 何传露
受保护的技术使用者：安徽泉盛化工有限公司
技术研发日：2021.09.07
技术公布日：2022/2/19
