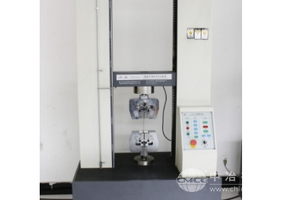

高光阻燃塑料粒子抗冲击试验机

228 编辑：中冶有色技术网来源：苏州异彩达复合材料有限公司

2024-04-30 14:25:42

权利要求书： 1.一种高光阻燃塑料粒子抗冲击试验机，包括固定架(1)，其特征在于：所述固定架(1)内壁分别固定连接有液压缸(6)与连接绳(3)，所述固定架(1)侧壁固定连接有显示表(2)，所述连接绳(3)底部固定连接有清洗机构(4)，所述固定架(1)内壁底部固定连接有压力测试机构(5)；

所述清洗机构(4)包括与连接绳(3)固定连接的安装箱(41)，所述安装箱(41)一侧固定连接有充电端(42)，所述安装箱(41)内壁固定连接有电池(43)，所述安装箱(41)内壁固定连接有机架(44)，所述机架(44)内壁固定连接有电机(45)，所述电机(45)驱动端固定连接有第一齿轮(46)，所述第一齿轮(46)底部啮合有第二齿轮(47)，所述第二齿轮(47)远离电池(43)的一端固定连接有转动板(49)，所述转动板(49)周侧嵌有多个限位珠(401)，所述转动板(49)远离第二齿轮(47)的一端固定连接有转动杆(403)，所述转动杆(403)另一端贯穿安装箱(41)并固定连接有连接柱(404)，所述连接柱(404)周侧嵌有多个清洗刷(405)，所述转动杆(403)通过轴承(402)与安装箱(41)转动连接。

2.根据权利要求1所述的一种高光阻燃塑料粒子抗冲击试验机，其特征在于：所述固定架(1)的断面呈“口”型，所述固定架(1)顶端分别与液压缸(6)、连接绳(3)粘接。

3.根据权利要求1所述的一种高光阻燃塑料粒子抗冲击试验机，其特征在于：所述连接绳(3)底部与清洗机构(4)粘接，所述连接绳(3)的断面呈圆形。

4.根据权利要求1所述的一种高光阻燃塑料粒子抗冲击试验机，其特征在于：所述压力测试机构(5)底部与固定架(1)内壁粘接，所述压力测试机构(5)与显示表(2)电性连接，所述显示表(2)与固定架(1)粘接。

5.根据权利要求1所述的一种高光阻燃塑料粒子抗冲击试验机，其特征在于：所述液压缸(6)、显示表(2)与压力测试机构(5)均与外部电源电性连接。

6.根据权利要求1所述的一种高光阻燃塑料粒子抗冲击试验机，其特征在于：所述安装箱(41)的断面呈矩形，所述安装箱(41)的壁厚不低于三毫米，所述安装箱(41)与充电端(42)粘接。

7.根据权利要求1所述的一种高光阻燃塑料粒子抗冲击试验机，其特征在于：所述电池(43)外壁与安装箱(41)内壁粘接，所述电池(43)、充电端(42)、电机(45)、均与开关板(48)电性连接。

8.根据权利要求1所述的一种高光阻燃塑料粒子抗冲击试验机，其特征在于：所述机架(44)呈包围状包裹电机(45)，所述机架(44)顶端与安装箱(41)内壁粘接。

说明书：一种高光阻燃塑料粒子抗冲击试验机技术领域[0001] 本实用新型涉及塑料粒子领域，特别是涉及一种高光阻燃塑料粒子抗冲击试验机。背景技术[0002] 塑料颗粒指颗粒状的塑料，一般分为200多种，细分达几千种，常见的塑料颗粒有通用塑料，工程塑料，特种塑料，再生塑料颗粒有着广泛的应用空间，日常生活中，再生颗粒可用来制造各种塑料袋、桶、盆、玩具、家具、文具等生活用具及各种塑料制品，服装工业方面，可用来制造服装、领带、纽扣、拉链，建筑材料方面。[0003] 现有的高光阻燃塑料粒子抗冲击试验机没有设置清洗机构，进而导致检测设备上会残留杂质，从而我们设计一种高光阻燃塑料粒子抗冲击试验机。实用新型内容

[0004] 本实用新型所要解决的技术问题是；现有的高光阻燃塑料粒子抗冲击试验机没有设置清洗机构，进而导致检测设备上会残留杂质。[0005] 为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种高光阻燃塑料粒子抗冲击试验机，包括固定架，所述固定架内壁分别固定连接有液压缸与连接绳，所述固定架侧壁固定连接有显示表，所述连接绳底部固定连接有清洗机构，所述固定架内壁底部固定连接有压力测试机构；[0006] 所述清洗机构包括与连接绳固定连接的安装箱，所述安装箱一侧固定连接有充电端，所述安装箱内壁固定连接有电池，所述安装箱内壁固定连接有机架，所述机架内壁固定连接有电机，所述电机驱动端固定连接有第一齿轮，所述第一齿轮底部啮合有第二齿轮，所述第二齿轮远离电池的一端固定连接有转动板，所述转动板周侧嵌有多个限位珠，所述转动板远离第二齿轮的一端固定连接有转动杆，所述转动杆另一端贯穿安装箱并固定连接有连接柱，所述连接柱周侧嵌有多个清洗刷，所述转动杆通过轴承与安装箱转动连接。[0007] 优选的，所述固定架的断面呈“口”型，所述固定架顶端分别与液压缸、连接绳粘接，所述固定架为不锈钢材质。[0008] 优选的，所述连接绳底部与清洗机构粘接，所述连接绳的断面呈圆形，所述连接绳为尼龙材质。[0009] 优选的，所述压力测试机构底部与固定架内壁粘接，所述压力测试机构与显示表电性连接，所述显示表与固定架粘接。[0010] 优选的，所述液压缸、显示表与压力测试机构均与外部电源电性连接，所述液压缸位于固定架顶端中心处。[0011] 优选的，所述安装箱的断面呈矩形，所述安装箱的壁厚不低于三毫米，所述安装箱与充电端粘接，所述安装箱为不锈钢材质。[0012] 优选的，所述电池外壁与安装箱内壁粘接，所述电池、充电端、电机、均与开关板电性连接，所述电机外壁与机架内壁贴合。[0013] 优选的，所述机架呈包围状包裹电机，所述机架顶端与安装箱内壁粘接，所述机架为不锈钢材质。[0014] 本实用新型的有益效果如下：[0015] 1.本实用新型中清洗机构的设置便于更好的对压力测试机构表面上的杂质进行清除，限位珠的设置便于更好的减少转动板与安装箱之间的摩擦力，电池的设置便于更好的对电机提供电源，轴承的设置便于更好的对连接柱与清洗刷进行限位；[0016] 2.本实用新型中显示表的设置便于更好的展示检测结果，拉绳的设置便于更好的对清洗机构进行限位。附图说明[0017] 图1为本实用新型的侧视图；[0018] 图2为本实用新型中清洗机构侧视图；[0019] 图3为本实用新型中机架立体示意图。[0020] 图中：1、固定架；2、显示表；3、连接绳；4、清洗机构；5、压力测试机构；6、液压缸；41、安装箱；42、充电端；43、电池；44、机架；45、电机；46、第一齿轮；47、第二齿轮；48、开关板；49、转动板；401、限位珠；402、轴承；403、转动杆；404、连接柱；405、清洗刷。

具体实施方式[0021] 下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。[0022] 请参阅图1，一种高光阻燃塑料粒子抗冲击试验机，包括固定架1，固定架1内壁分别固定连接有液压缸6与连接绳3，固定架1侧壁固定连接有显示表2，连接绳3底部固定连接有清洗机构4，固定架1内壁底部固定连接有压力测试机构5，固定架1的断面呈“口”型，固定架1顶端分别与液压缸6、连接绳3粘接，固定架1为不锈钢材质。连接绳3底部与清洗机构4粘接，连接绳3的断面呈圆形，连接绳3为尼龙材质。压力测试机构5底部与固定架1内壁粘接，压力测试机构5与显示表2电性连接，显示表2与固定架1粘接。液压缸6、显示表2与压力测试机构5均与外部电源电性连接，液压缸6位于固定架1顶端中心处。[0023] 如图1?3示，清洗机构4包括与连接绳3固定连接的安装箱41，安装箱41一侧固定连接有充电端42，安装箱41内壁固定连接有电池43，安装箱41内壁固定连接有机架44，机架44内壁固定连接有电机45，电机45驱动端固定连接有第一齿轮46，第一齿轮46底部啮合有第二齿轮47，第二齿轮47远离电池43的一端固定连接有转动板49，转动板49周侧嵌有多个限位珠401，转动板49远离第二齿轮47的一端固定连接有转动杆403，转动杆403另一端贯穿安装箱41并固定连接有连接柱404，连接柱404周侧嵌有多个清洗刷405，转动杆403通过轴承402与安装箱41转动连接，安装箱41的断面呈矩形，安装箱41的壁厚不低于三毫米，安装箱

41与充电端42粘接，安装箱41为不锈钢材质。电池43外壁与安装箱41内壁粘接，电池43、充电端42、电机45、均与开关板48电性连接，电机45外壁与机架44内壁贴合。机架44呈包围状包裹电机45，机架44顶端与安装箱41内壁粘接，机架44为不锈钢材质。

[0024] 本实用新型在使用时，电机45带动第一齿轮46转动，第一齿轮46带动第二齿轮47转动，第二齿轮47带动转动板49、转动杆403、连接柱404与清洗刷405转动，将清洗刷405放置在压力测试机构5，从而对其进行清洗，将物料放置在压力测试机构5上，液压缸6对物料进行挤压，从而进行测试。[0025] 以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
