1.本实用新型涉及双螺杆泵的技术领域，具体为一种新型卧式双螺杆泵。
背景技术：
2.众所周知，双螺杆泵是由主从动轴上相互啮合的螺旋套和泵体或衬套间形成一个容积恒定的密封腔室，介质随螺杆轴的转动分别被送到泵体中间，两者汇合在一起，最终送达泵的出口，从而实现泵输送的目的。
3.经检索，中国专利公开号为cn109058100a的实用新型专利公开了一种新型卧式双螺杆泵，包括泵体，所述泵体正面的右侧与进料管的一端连通，所述泵体顶部的右侧与出料管的一端连通，本发明通过对出料管进行改进，当泵体不使用时，通过复位弹簧的弹性作用力使防尘板恢复起始位置，从而对出料管起到封堵作用，避免了灰尘或者砂石杂物由垂直出口进入泵体内的现象，保证了双螺杆泵内部的清洁，延长其正常使用寿命。
4.但是上述现有技术方案由于复位弹簧处于排料管的内部，长时间的与介质进行密切的接触，使用上时间后，会造成弹簧的弹力下降，影响弹簧的使用寿命，降低了对排料管的保护，具有一定的局限性。
技术实现要素：
5.(一)解决的技术问题
6.针对现有技术的不足，本实用新型提供了一种避免了弹簧直接与物料进行接触作业，提高了弹簧的使用寿命，提高了对排料管的保护，提高了实用性的新型卧式双螺杆泵。
7.技术方案
8.为实现上述目的，本实用新型提供如下技术方案：一种新型卧式双螺杆泵，包括双螺杆泵、电机和减速机，所述双螺杆泵、电机和减速机均安装在底板的顶端，电机的输出端与减速机的输入端连接，减速机的输出端通过输送轴与双螺杆泵的输入端连接，双螺杆泵的前端和顶端分别设置有进料管和排料管，排料管的内部中部区域对立设置有两组防尘机构，其中一组防尘机构包括移动板和橡胶垫，移动板的底部设置有橡胶垫，移动板的顶端上部设置有第一连接件，第二连接件安装在排料管的内侧壁左端，弹簧的左端与第二连接件的右端可旋转连接，弹簧的右端与第一连接件的左端可旋转连接，第三连接件安装在排料管的内侧壁左端并位于第二连接件的下侧，移动板的底端设置有第四连接件并与第三连接件的左端可旋转连接。
9.优选的，所述底板的底端四周设置有四组垫块，每组垫块的底端均设置有螺纹槽并与每组螺杆的顶端配合连接，每组螺杆的底端均与每组基座的顶端可旋转连接。
10.进一步的，左侧所述橡胶垫的顶端底部设置有第一卡垫，右侧橡胶垫的顶端底部设置有第二卡垫，第一卡垫的左端和第二卡垫的右端贴合卡装。
11.再进一步的，所述排料管的前端设置有两组观察口。
12.再前述方案的基础上，所述排料管的顶端设置有盖板。
13.进一步的，每组所述橡胶垫的底端均通过软板与排料管的内侧壁连接。
14.再进一步的，所述底板的两端均设置有把手。
15.有益效果
16.与现有技术相比，本实用新型提供了一种新型卧式双螺杆泵，具备以下有益效果。
17.该新型卧式双螺杆泵，通过电机和减速机对双螺杆泵提供动力支持，通过减速机对物料进行混合搅拌作业，通过排料管将搅拌后的物料排出，通过物料与两组橡胶垫的底端接触，通过移动板、第一连接件、弹簧、第二连接件、第三连接件和第四连接件使两组橡胶垫进行张开作业，避免了弹簧直接与物料进行接触作业，提高了弹簧的使用寿命，提高了对排料管的保护，提高了实用性。
附图说明

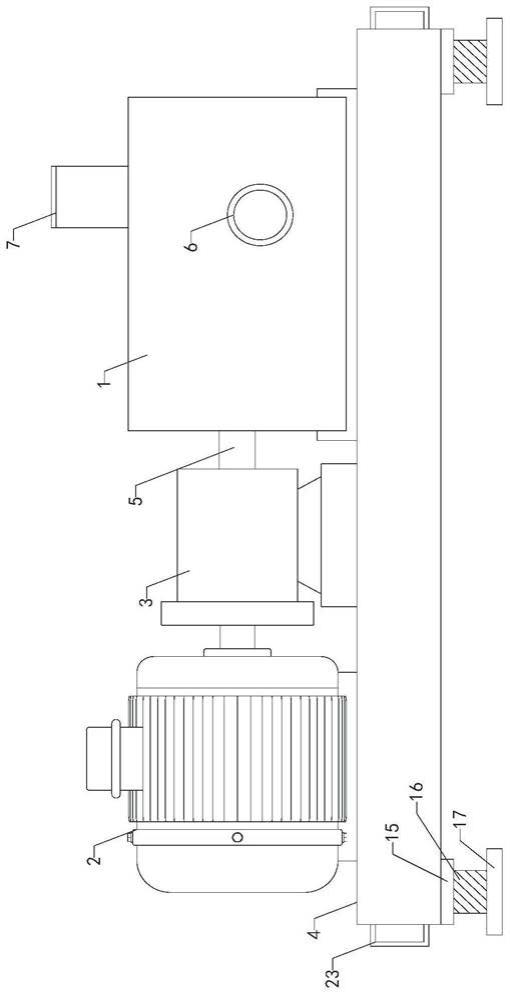

18.图1为本实用新型剖面结构示意图；
19.图2为本实用新型图1中排料管的部分剖面结构示意图；
20.图3为本实用新型图1中排料管的部分主视图的结构示意图；
21.图4为本实用新型图2中a部的放大结构示意图；
22.图5为本实用新型图2中b部的放大结构示意图；
23.图6为本实用新型图2中c部的放大结构示意图。
24.附图中标记：1、双螺杆泵；2、电机；3、减速机；4、底板；5、输送轴； 6、进料管；7、排料管；8、移动板；9、橡胶垫；10、第一连接件；11、弹簧；12、第二连接件；13、第三连接件；14、第四连接件；15、垫块；16、螺杆；17、基座；18、第一卡垫；19、第二卡垫；20、观察口；21、盖板； 22、软板；23、把手。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例
27.请参阅图1-6，一种新型卧式双螺杆泵，包括双螺杆泵1、电机2和减速机3，双螺杆泵1、电机2和减速机3均安装在底板4的顶端，电机2的输出端与减速机3的输入端连接，减速机3的输出端通过输送轴5与双螺杆泵1 的输入端连接，双螺杆泵1的前端和顶端分别设置有进料管6和排料管7，排料管7的内部中部区域对立设置有两组防尘机构，其中一组防尘机构包括移动板8和橡胶垫9，移动板8的底部设置有橡胶垫9，移动板8的顶端上部设置有第一连接件10，第二连接件12安装在排料管7的内侧壁左端，弹簧11 的左端与第二连接件12的右端可旋转连接，弹簧11的右端与第一连接件10 的左端可旋转连接，第三连接件13安装在排料管7的内侧壁左端并位于第二连接件12的下侧，移动板8的底端设置有第四连接件14并与第三连接件13 的左端可旋转连接，该新型卧式双螺杆泵，通过电机2和减速机3对双螺杆泵1提供动力支持，通过减速机3对物料进行混合搅拌作业，通过排料管7 将搅拌后的物料排出，通过物料与两组橡胶垫9的底端接触，通过移动板8、第一连接件10、弹簧11、第二连接
件12、第三连接件13和第四连接件14使两组橡胶垫9进行张开作业，避免了弹簧11直接与物料进行接触作业，提高了弹簧11的使用寿命，提高了对排料管的保护，提高了实用性，底板4的底端四周设置有四组垫块15，每组垫块15的底端均设置有螺纹槽并与每组螺杆 16的顶端配合连接，每组螺杆16的底端均与每组基座17的顶端可旋转连接，拧动螺杆16，调节垫块15的高度，使装置处于水平状态，提高了装置工作时的稳定性，左侧橡胶垫9的顶端底部设置有第一卡垫18，右侧橡胶垫9的顶端底部设置有第二卡垫19，第一卡垫18的左端和第二卡垫19的右端贴合卡装，通过第一卡垫18和第二卡垫19的配合，提高了两组橡胶垫9对灰尘和杂质进行阻挡的效果，提高了实用性。
28.还需要说明的是，排料管7的前端设置有两组观察口20，通过安装两组观察口20，方便工人对防尘机构进行观察作业，排料管7的顶端设置有盖板 21，通过安装盖板21，防止装置停止工作时灰尘和杂质进入排料管7的内部，每组橡胶垫9的底端均通过软板22与排料管7的内侧壁连接，通过安装橡胶垫9，提高了橡胶垫9对排料管7的保护，提高了实用性，底板4的两端均设置有把手23，通过安装把手23，方便工人对装置进行移动作业，提高了工人移动装置时的便利性。
29.综上所述，该新型卧式双螺杆泵的工作原理和工作过程为，工人通过把手23将装置移动至工作区域，拧动螺杆16，调节垫块15的高度，使装置处于水平状态，将物料通过进料管6排放至双螺杆泵1的内部，打开盖板21，启动电机2，通过电机2的右端输出动力，通过减速机3带动输送轴5进行旋转的同时带动双螺杆泵1进行工作，搅拌后的物料通过排料管7与橡胶垫9 的底端接触，通过弹簧11的伸缩，带动橡胶垫9进行张开作业，并通过排料管7的顶端排出，双螺杆泵1工作结束后，通过弹簧11的伸缩使两组橡胶垫 9进行闭合作业即可。
30.此电机为市面上直接购买的本领域技术人员的公知设备，在这里我们只是对其进行使用，并未对其进行结构和功能上的改进，在此我们不再详细赘述，且电机设置有与其配套的控制开关，控制开关的安装位置根据实际使用需求进行选择，便于操作人员进行操作控制。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。技术特征：
1.一种新型卧式双螺杆泵，包括双螺杆泵(1)、电机(2)和减速机(3)，其特征在于：所述双螺杆泵(1)、电机(2)和减速机(3)均安装在底板(4)的顶端，电机(2)的输出端与减速机(3)的输入端连接，减速机(3)的输出端通过输送轴(5)与双螺杆泵(1)的输入端连接，双螺杆泵(1)的前端和顶端分别设置有进料管(6)和排料管(7)，排料管(7)的内部中部区域对立设置有两组防尘机构，其中一组防尘机构包括移动板(8)和橡胶垫(9)，移动板(8)的底部设置有橡胶垫(9)，移动板(8)的顶端上部设置有第一连接件(10)，第二连接件(12)安装在排料管(7)的内侧壁左端，弹簧(11)的左端与第二连接件(12)的右端可旋转连接，弹簧(11)的右端与第一连接件(10)的左端可旋转连接，第三连接件(13)安装在排料管(7)的内侧壁左端并位于第二连接件(12)的下侧，移动板(8)的底端设置有第四连接件(14)并与第三连接件(13)的左端可旋转连接。2.根据权利要求1所述的一种新型卧式双螺杆泵，其特征在于：所述底板(4)的底端四周设置有四组垫块(15)，每组垫块(15)的底端均设置有螺纹槽并与每组螺杆(16)的顶端配合连接，每组螺杆(16)的底端均与每组基座(17)的顶端可旋转连接。3.根据权利要求2所述的一种新型卧式双螺杆泵，其特征在于：左侧所述橡胶垫(9)的顶端底部设置有第一卡垫(18)，右侧橡胶垫(9)的顶端底部设置有第二卡垫(19)，第一卡垫(18)的左端和第二卡垫(19)的右端贴合卡装。4.根据权利要求3所述的一种新型卧式双螺杆泵，其特征在于：所述排料管(7)的前端设置有两组观察口(20)。5.根据权利要求4所述的一种新型卧式双螺杆泵，其特征在于：所述排料管(7)的顶端设置有盖板(21)。6.根据权利要求5所述的一种新型卧式双螺杆泵，其特征在于：每组所述橡胶垫(9)的底端均通过软板(22)与排料管(7)的内侧壁连接。7.根据权利要求6所述的一种新型卧式双螺杆泵，其特征在于：所述底板(4)的两端均设置有把手(23)。
技术总结
本实用新型涉及双螺杆泵的技术领域，特别是涉及一种新型卧式双螺杆泵，其避免了弹簧直接与物料进行接触作业，提高了弹簧的使用寿命，提高了对排料管的保护，提高了实用性；双螺杆泵、电机和减速机均安装在底板的顶端，电机的输出端与减速机的输入端连接，减速机的输出端通过输送轴与双螺杆泵的输入端连接，双螺杆泵的前端和顶端分别设置有进料管和排料管，排料管的内部中部区域对立设置有两组防尘机构，弹簧的左端与第二连接件的右端可旋转连接，弹簧的右端与第一连接件的左端可旋转连接，第三连接件安装在排料管的内侧壁左端并位于第二连接件的下侧，移动板的底端设置有第四连接件并与第三连接件的左端可旋转连接。并与第三连接件的左端可旋转连接。并与第三连接件的左端可旋转连接。
技术研发人员：王金利
受保护的技术使用者：天津市三木泵业有限公司
技术研发日：2021.09.26
技术公布日：2022/4/26
