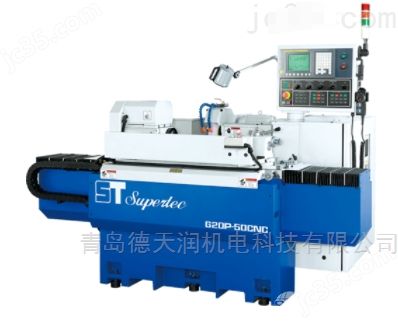

G20P-50CNC外圆磨床数控磨床圆筒磨床产品简介
表面粗糙度Ra：0.2μm
布局形式：卧式
产地：进口
顶尖距：250mm
加工材质：硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他
加工用途：外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他
界面语言：中文,英文,日语,德语
类型：普通,数控,高精度,万能,高速,仿形,其他,数显
磨削类型：干湿两用
磨削直径：250mm
砂轮(外径×宽×内径)：405*50*127mm
砂轮线速度2000m/s
售后保修期：12个月
数控系统：无,可选配,三菱/MITSUBISHI,广州数控/GSK,华兴/WASHING,西门子/SIEMENS,海德汉/HEIDENHAIN,法格/FAGOR,发那科/FANUC,凯恩帝/KND,上海开通,华中/HNC,大隈/OKUMA,宝元/LNC,新代/SYNTEC,力士乐/Rexroth,其他数控系统
销售区域：全国
重量：3500kg
自动化程度：自动
最大回转直径500mm
G20P-50CNC高精密外圆磨床适用行业：汽车零部件，电动，气动，马达转子类，转向系统等。
产品介绍数控内外圆磨床规格参数
项目/机型G20P-50M/NCG25P-50H/NCG32P/G38P/G45P-60/100/150/200H/NC
加工能力两顶针zui大距离500(20")500(20")600(24")1000(40")1500(60")2000(80")
工作台zui大旋径Φ220(Φ8.8")Φ260(Φ10.2")Φ320/Φ380/Φ450(Φ12.6"/Φ15"/Φ18")
zui大研磨外径Φ200(Φ8")Φ250(Φ10")Φ300/Φ360/Φ430(Φ12"/Φ14"/Φ17")
两顶针间zui大荷重80 kgs (176 lbs)150 kgs (330 lbs)
砂轮砂轮尺寸
(直径×宽度×孔径)Φ355×38×Φ127
(Φ14"×1.5"×Φ5")Φ405×50×Φ127(Φ16"×2"×Φ5")
砂轮转速 rpm1620/196018001650
砂轮台旋转角度(左/右)Fixed±30°±30°
进给行程160 (6.3)135 (5.3")245(9.6")
手动进给行程160 (6.3)90 (3.5")200(7.9")
上滑座延伸行程180(7")
自动快速进给行程45(1-3/4")
自动间歇进给量 (NC型)Φ0.001-Φ0.999(Φ0.001"-0.0999")
手轮每刻度Φ0.005 (Φ0.0002")0.004(Φ0.0002")
手轮每转Φ2(0.1")
主轮台旋转角度±45°90°
主轴台顶针MT 3 (opt. 5c)MT 4 (opt. MT5 5c)
主轴转速150/264/156/480 rpm30-350 rpm (无段)
尾座尾座顶针MT 3MT 4 (opt. MT5)
套管行程25(1")
工作台旋转角度(左/右)±8°±9°±7°±5°±3°
左右移动速度80/140/230
(3"/5.5"/9")30-7000mm/min(1-1/5-275 in/min)
手轮每转9 (0.35")10(4")
内径研磨装置主轴转速14000(或25000) rpm12000/18000 rpm 或 25000 rpm
zui大研磨孔径Φ24-70(Φ0.95"-2.76")Φ30-100(Φ1.18"-3.94")或Φ20-50(Φ0.79"-1.97")
zui大研磨长度70 (2.8")110(4.3")或55(2.2")
zui大夹持长度275 (10.8")315(12.4")
zui大夹持直径Φ110 (Φ4")Φ150(Φ6")
马达砂轮驱动马达3 HP (4P)5 HP (4P)7.5 HP(4P)
主轮台马达1/2 HP (4P)2 HP(4P)
油压1/8 HP (4P)1/4 HP(2P)
润滑系统冷却水泵-2 HP(4P)
内径研磨马达1/2 HP(2P)2 HP(4P)
机器重量净重(大约)1850kgs
(4070lbs)2800kgs
(6160lbs)3500kgs
(7700lbs)3600kgs
(7920lbs)4700kgs
(10340lbs)6000kgs
(13200lbs)
毛重(大约)2250kgs
(4950lbs)3200kgs
(7040lbs)4000kgs
(8800lbs)4700kgs
(10340lbs)5600kgs
(12320lbs)6780kgs
(14916lbs)
包装尺寸
(长×宽×高)：2220×1370×1880(87"×54"×74")、2280×2280×1940(90"×90"×76")、3030×2250×2030(119"×89"×80")、3030×2250×2030(119"×89"×80")、4030×2250×2030(159"×89"×80")、5220×2250×2030(206"×89"×80")
高精密外圆磨床适用行业：汽车零部件，电动，气动，马达转子类，转向系统等。
