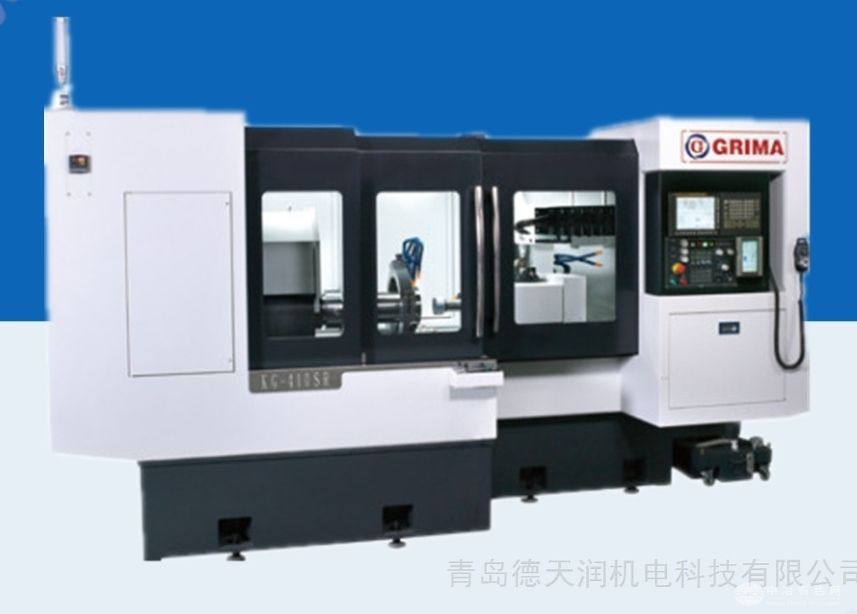

KG-410SR内外圆磨床带中心架磨床数控磨床复合磨床产品简介
表面粗糙度Ra：0.0001 mmμm
布局形式：卧式
产地：进口
床头最大回转角-5°～+15°度
工件旋径罩内:?390 mmmm
工件转速6M/minr/mim
加工材质：硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他
加工用途：外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他
界面语言：中文,英文,日语,德语,韩语,其他语言
类型：普通,数控,高精度,万能,高速,仿形,其他,数显
磨削孔径?4～?320 mmmm
磨削类型：干式
砂轮转速0～1000 rpmr/mim
售后保修期：12个月
数控系统：西门子/SIEMENS,发那科/FANUC
外形尺寸(长×宽×高)：4200x3100x2050 mmmm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：7300 kgkg
自动化程度：自动
最大磨削深度410 mmmm
数控内外圆复合磨床是机械工程领域的一种重要工艺试验仪器，可同时磨削内孔、外锥或内孔与端面，具有高精度和高效率的特点。该磨床采用数控技术，能够实现四轴联动，确保磨削过程的稳定性和准确性。
产品介绍
数控内外圆复合磨床是机械工程领域的一种重要工艺试验仪器，可同时磨削内孔、外锥或内孔与端面，具有高精度和高效率的特点。该磨床采用数控技术，能够实现四轴联动，确保磨削过程的稳定性和准确性。其技术指标包括磨削孔径范围、最大磨削深度、磨削外锥最大直径等，能够满足不同工件的加工需求。此外，数控内外圆复合磨床还配备了自动定心卡具或薄膜卡具，能够自动卡紧工件，提高装夹精度和加工效率，广泛应用于汽车、航空航天、模具制造等领域，是加工高精度、高难度内外圆零件和端面零件的理想选择。
数控内外圆复合磨床详细介绍：
主轴 A2-6套筒式高刚性主轴。
气浮滑台
可依工件长度需求任意调整主轴头位置。
滑台角度调整范围-5゜~ +15゜
中心架
依工件需求加以使用，使其增加研磨时的精度。
皮带式研磨主轴
研磨主轴外径φ90，可依加工工件需求更换不同转速之研磨主轴，由无刷伺服马达驱动，大幅增加研磨主轴于低转速研磨时的扭矩值及效率。
内藏式研磨主轴
研磨主轴外径φ160，7.5Kw大功率，砂轮大外径可达φ205，使其研磨时更为轻松容易。
数控内外圆复合磨床技术参数：
机型 KG-410SR标准配件
加工能力研磨直径范围ø4～ø320 mmCNC 控制器
大研磨深度410 mmX 轴工件马达变频器
工作大旋径ø390 mmZ 轴工件马达变频器
防水护盖内之旋径-Z 轴研磨主轴
控制系统控制器FANUC油压夹头
工作头主轴转速0～1000 rpm回转缸
X轴进给速度/大行程10 M/min / 650三色警示灯
X轴小移动单位0.0001 mm工作灯
工作头旋转角度-5°～+15°工具箱
工作台Y、Z 轴进给速度Z：6M/min自动注油机
Y、Z 轴大行程Z：550mm切削液水箱及泵浦
Y、Z 轴小移动单位Z：0.001 mm纸带过滤机
工作主轴中心离地面高度1050 mm电磁除屑机
油压系统油箱容量30 L液压油箱及泵浦
冷却系统切削液水箱容量400 L电器箱热交换器
传动马达油压马达0.75 Kw (1HP)钻石修刀
切削液马达0.37 Kw (1/2HP)地基螺丝及垫块
X、Y、Z 轴伺服马达X：2.5Kw Z：2.5Kw机械、电器操作说明书
砂轮马达(Kw)2.2 (3HP无刷伺服)全罩式护罩
主轴头马达2.2，4P (3HP)
其他自动注油机4 L
机器尺寸(长x宽xX高)-含配件4200x3100x2050 mm
机械重量7300 kg
