工作原理

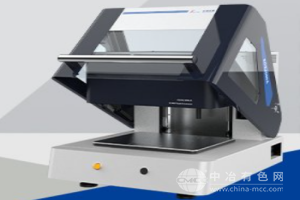

EDX2000A采用微焦斑W靶X光管发射高能X射线,经准直器聚焦后照射样品表面,激发镀层元素产生特征荧光X射线。Fast-SDD探测器(分辨率140±5eV)实时采集光谱信号,通过FP(基本参数法)与EC(经验系数法)兼容算法,结合基体效应校正模型,自动计算镀层厚度及元素含量。设备配备双激光定位系统与高度激光调节功能,支持XYZ三轴自动移动(Z轴升降范围0-140mm),搭配CCD多彩摄像头(25倍图像放大),可快速对焦微小测试点(最小面积0.02mm²),确保复杂结构样品的检测精度。
应用范围
电子制造:检测PCB电路板、芯片封装、光伏焊带的镀金、镀锡层厚度,保障信号传输稳定性。
电镀行业:分析五金件、卫浴产品的镀锌、镀镍层均匀性,优化电镀工艺。
汽车零部件:监控发动机零件、紧固件的镀层耐腐蚀性能,延长使用寿命。
半导体封装:测量晶圆、引线框架的镀银、镀铜层厚度,提升封装可靠性。
贵金属检测:验证首饰、纪念币的镀层纯度与厚度,符合国际标准。
技术参数
测量范围:镀层厚度0.005μm-50μm,元素检测范围锂(Li)至铀(U)。
检测精度:厚度标准偏差<3%,含量检测精度<0.5%(含量≥0.1%)。
检测时间:5-40秒/点,支持全自动多点测试。
探测器:25mm²Be窗口Fast-SDD半导体探测器。
光路结构:上照式设计,标配0.3mm准直器。
防护等级:符合IEC 61010安全标准,配备射线防护装置。
产品特点
高效无损:非接触式检测,避免样品损伤,适合批量生产质检。
智能精准:三轴联动与双激光定位,确保微小区域测试重复性≤0.05%。
多层分析:可同时检测5层以上镀层,支持24种元素同步分析。
操作便捷:人性化软件界面,支持中文备注与实时硬件监控。
数据管理:内置数据校对系统,支持PDF/EXCEL报告导出与MES系统对接。
