工作原理

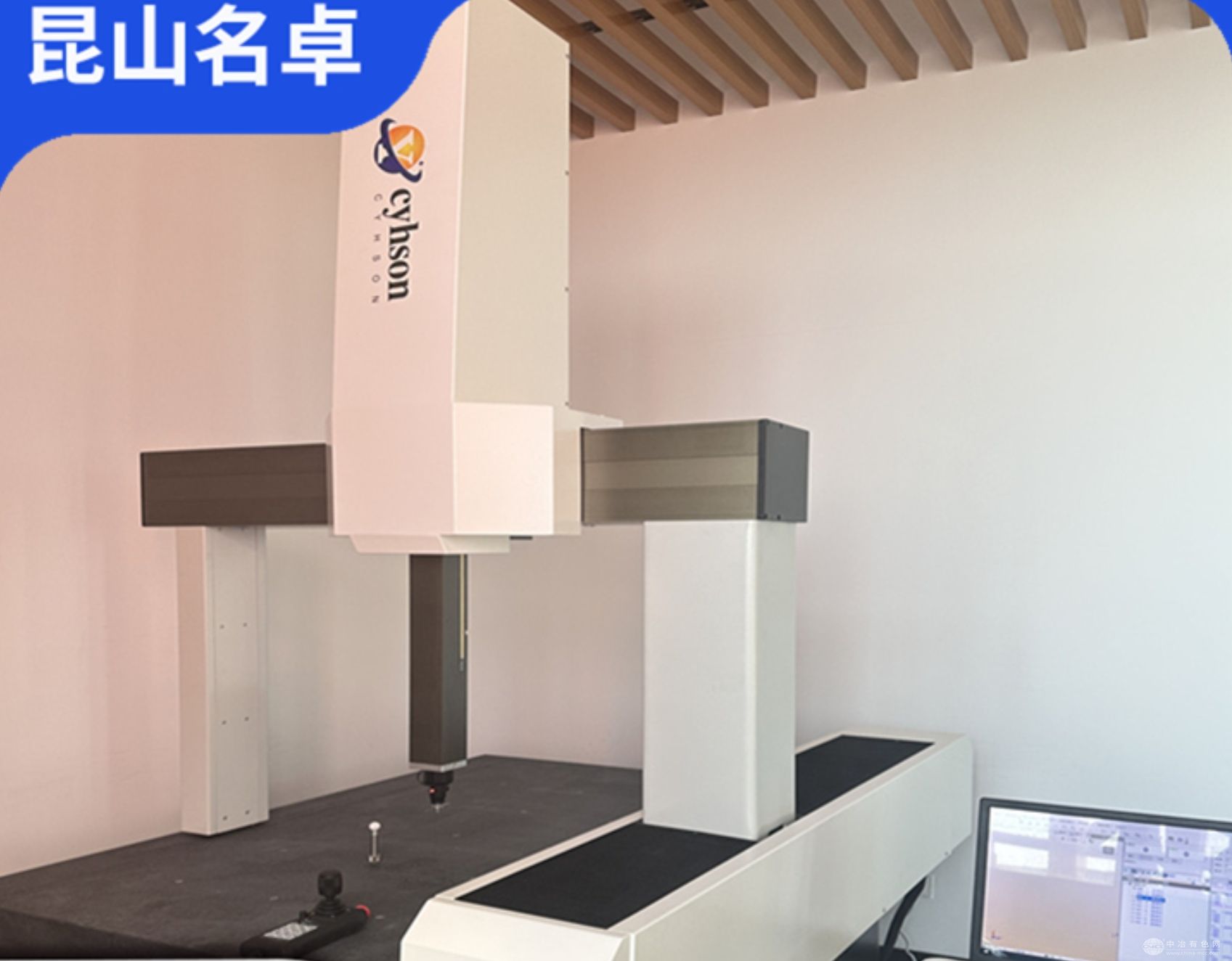

活动桥式三坐标测量仪基于空间坐标测量原理运作。其活动桥架可在立柱上沿X轴方向灵活移动，测量滑架在桥架上沿Y轴移动，测头则沿Z轴上下运动。测量时，测头与被测工件表面接触产生微小位移，高精度光栅尺实时捕捉各轴的运动位移，并将信号转化为电信号传输给控制系统。控制系统依据预设程序和算法，结合各轴位移数据，精确计算出测头在三维空间中的坐标，从而构建出工件的几何形状和尺寸信息。
应用范围
在汽车制造领域，可对发动机缸体、变速器壳体等复杂零部件进行高精度尺寸和形位公差检测，确保零部件的装配精度和性能；航空航天行业中，用于测量飞机零部件、发动机叶片等关键部件，保障飞行安全；电子制造方面，对精密电子元件、电路板等进行尺寸测量和缺陷检测，提高产品质量；模具制造时，能快速测量模具的型腔、型芯尺寸，缩短模具制造周期。
产品技术参数
测量范围可根据不同型号灵活配置，常见规格如X轴1200 - 3500mm、Y轴1500 - 4500mm、Z轴600 - 1800mm，满足多种尺寸工件的测量需求。测量精度高达(1.7 + L/360)μm（L为测量长度，单位：mm），重复性精度小于0.9μm，能满足高精度测量要求。
产品特点
活动桥式结构使测量范围更灵活，可根据工件大小调整测量区域。采用高精度光栅尺和先进的控制系统，确保测量精度和稳定性。操作简便，配备直观的软件界面，测量人员经简单培训即可上手。同时，仪器具有良好的兼容性，可与多种CAD软件无缝对接，方便企业进行数字化设计和制造。
