工作原理

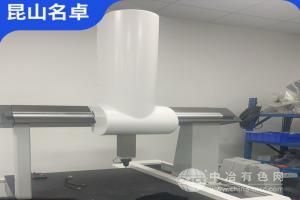

桥式三坐标测量仪基于空间坐标定位原理工作。其核心结构由横梁、工作台和立柱组成，横梁在立柱上沿X轴方向移动，测量滑架在横梁上沿Y轴移动，而测头则沿Z轴上下移动。测量时，测头与被测工件表面接触，产生微小位移。高精度的光栅尺实时捕捉各轴的运动位移，并将位移信号转化为电信号传输给控制系统。控制系统依据预设的程序和算法，结合各轴的位移数据，精确计算出测头在三维空间中的坐标位置，从而构建出工件的几何形状和尺寸信息。
应用范围
广泛应用于汽车制造行业，可对发动机缸体、变速器壳体等复杂零部件进行尺寸和形位公差检测，确保零部件的装配精度和性能；在航空航天领域，用于测量飞机零部件、发动机叶片等高精度工件，保障飞行安全；在电子制造中，对精密电子元件、电路板等进行尺寸测量和缺陷检测，提高产品质量；在模具制造行业，能快速测量模具的型腔、型芯尺寸，缩短模具制造周期。
产品技术参数
测量范围可根据不同型号灵活配置，常见规格如X轴1000 - 3000mm、Y轴1500 - 4000mm、Z轴600 - 1500mm。测量精度高达(1.8 + L/350)μm（L为测量长度，单位：mm），重复性精度小于1μm，满足高精度测量需求。
产品特点
结构稳定，采用高强度材料和精密加工工艺，确保测量过程中的稳定性和可靠性。测量精度高，配备高精度的光栅尺和先进的控制系统，有效减少测量误差。操作简便，配备直观的软件界面，测量人员经过简单培训即可上手操作，提高工作效率。
