工作原理

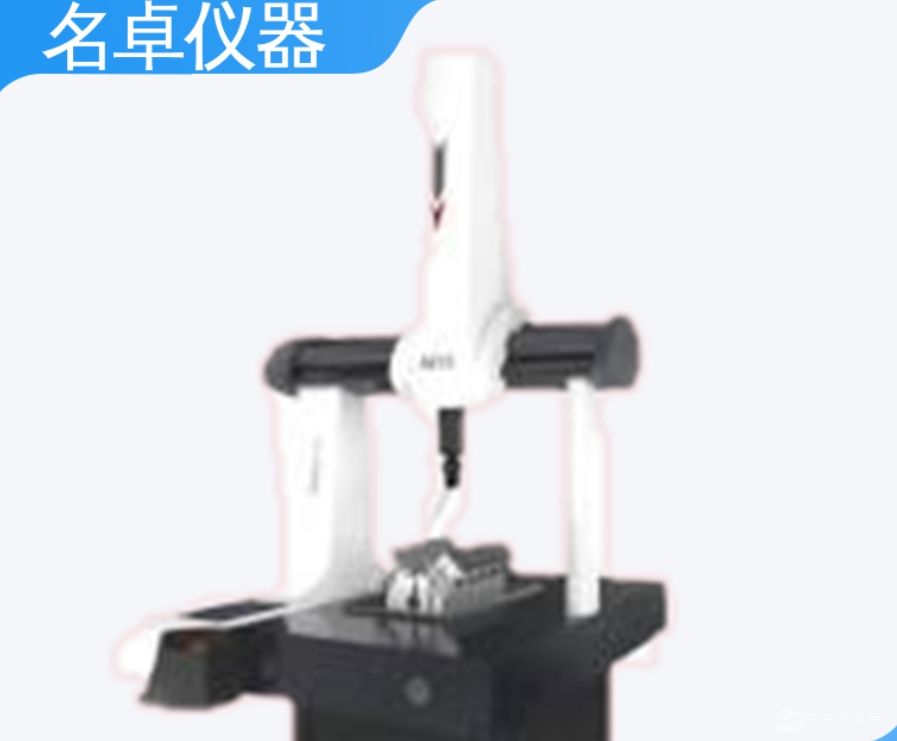

接触式复式三坐标测量仪MZ564CNC基于空间坐标定位原理开展工作。其核心由X、Y、Z三个互相垂直的直线运动轴构成，每个轴上都配备高精度的光栅尺作为位移传感器。测量时，控制系统依据预设程序，驱动电机使测量探针沿着三个轴向精确移动。当探针与被测工件表面接触，产生微小位移，光栅尺实时捕捉这一位移变化，并将其转化为电信号传输给控制系统。控制系统结合先进的算法与各轴的运动数据，精准计算出探针尖端在三维空间中的坐标位置，进而构建出工件的几何形状和尺寸信息。
应用范围
该测量仪应用广泛，在汽车制造领域，可对发动机缸体、变速器壳体等复杂零部件进行高精度尺寸和形位公差检测，保障零部件的装配精度与性能；航空航天行业中，用于测量飞机零部件、发动机叶片等高精度工件，为飞行安全保驾护航；电子制造方面，能对精密电子元件、电路板等进行尺寸测量和缺陷检测，提升产品质量；模具制造时，可快速测量模具的型腔、型芯尺寸，有效缩短模具制造周期。
产品技术参数
测量范围为X轴500mm、Y轴600mm、Z轴400mm，满足中小型工件的测量需求。测量精度高达(1.6 + L/380)μm（L为测量长度，单位：mm），重复性精度小于0.7μm，最大驱动速度为350mm/s，加速度为650mm/s²。
产品特点
采用复式结构设计，稳定性强，能有效减少外界干扰对测量精度的影响。接触式测量方式可精确获取工件表面实际尺寸，测量结果准确可靠。配备先进的测量软件，操作简便，界面友好，具备强大的数据处理和分析功能，可快速生成详细的测量报告。
