工作原理

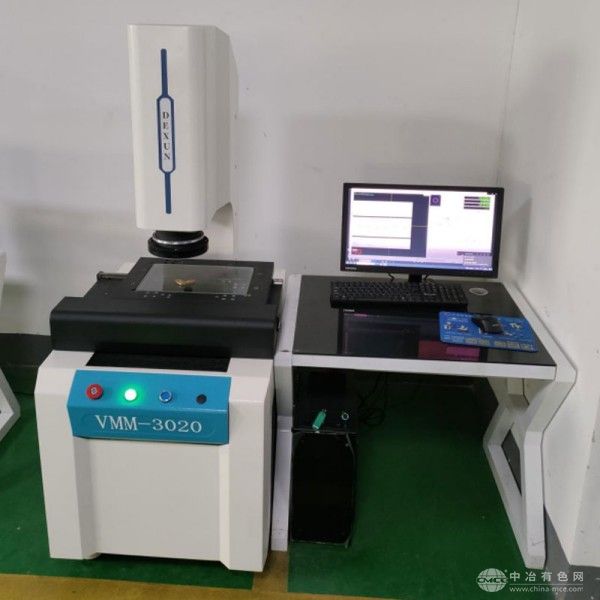

设备采用双远心光学系统与高分辨率CMOS相机，通过大景深镜头将工件影像缩小后传递至相机进行数字化处理。后台绘图测量软件依据预设程序快速抓取产品轮廓图，并与相机像素标尺比对计算尺寸，同时完成公差评价。其核心优势在于多视野拼接技术——通过高精度运动平台与图像处理算法，将多张局部影像无缝融合为完整测量视场，突破传统设备单次测量范围限制，实现大尺寸工件的全尺寸检测。
应用范围
适用于发动机缸体、刹车片、PCB板、手机屏幕等大型或复杂工件的尺寸检测，可完成点、线、圆、弧、角度等12种基础元素测量，支持形位公差（如同心度、直线度）分析及DXF文件导出。在汽车制造领域，某车企引入该设备后，将零部件检测时间缩短数十倍，显著提升生产效率。
产品技术参数
测量范围：300×200×180mm（可非标定制）
拼接精度：±1.5μm（高精度模式）
相机分辨率：500万像素
光源系统：可程控8区LED环形表面光+远芯平行冷光源
运动控制：日本松下伺服电机+研磨级滚珠丝杆
数据接口：USB/RS232，支持EXCEL/Word报表输出
产品特点
一键闪测：任意摆放工件，无需夹具定位，软件自动识别匹配模板，单次测量最多可同步检测512个部位。
高效拼接：采用亚像素级图像拼接算法，确保多视野过渡区测量精度与单视野一致，避免重复装夹误差。
智能校准：功能校准键实现多角度、全视野自动补偿，保障长期测量稳定性。
兼容性强：支持接触式探头与激光位移传感器扩展，可升级为2.5D复合测量系统。
