工作原理

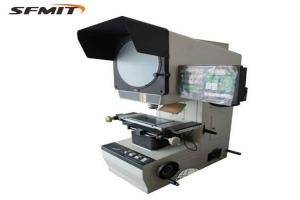

CPJ-3020AZ采用远心光学系统与线激光扫描技术：工件置于载物台上，线激光发射器投射光束至工件表面，通过高分辨率CCD相机捕捉反射光形成的轮廓条纹。设备基于三角测量原理，将光信号转换为数字轮廓数据，结合智能软件自动计算线性尺寸、角度、圆弧半径及形位误差。软件支持实时3D重建与轮廓对比，数据通过LCD屏或PC端软件同步呈现。
应用范围
设备适用于多场景大型工件检测需求：
机械制造：大型齿轮、轴类零件的轮廓尺寸验证；
汽车工业：汽车底盘、发动机缸体的批量检测；
航空航天：航空结构件、焊接件的形位误差抽检；
模具工业：注塑模、冲压模的型腔深度与轮廓一致性检查；
科研教学：新材料成型工艺的轮廓表征研究；
质量管控：来料检验、过程抽检与成品几何精度合格判定。
产品技术参数
测量范围：X轴0~2000mm，Z轴0~500mm（可扩展）；
投影屏尺寸：φ300mm（磨砂玻璃，带坐标网格）；
放大倍数：10×、20×、50×（可调）；
分辨率：0.1μm（X/Z轴），角度0.001°；
精度：±(2+L/200)μm（L为测量长度，单位mm）；
扫描速度：500~2000mm/s（可调）；
光源：线激光（波长650nm，功率5mW）与LED背光；
软件功能：轮廓采集、尺寸测量、形位误差分析、3D重建、报告生成（PDF/Excel）；
数据接口：USB/RS232（支持PC端软件与工业总线）；
电源：AC220V±10%，50Hz；
设备尺寸：1200mm×800mm×1800mm；
重量：350kg；
执行标准：GB/T 1958、ISO 1101、ASTM E230。
产品特点
大行程测量：X轴0~2000mm、Z轴0~500mm，适配大型工件与复杂轮廓检测；
非接触式扫描：线激光技术避免工件表面损伤，兼容精密与粗糙表面；
高精度与速度：分辨率0.1μm，扫描速度达2000mm/s，兼顾效率与精度；
智能3D重建：自动生成工件表面三维模型，支持轮廓对比与缺陷识别；
灵活扩展性：可选配旋转台、自动调焦模块，适配多角度检测需求；
耐用性设计：全金属机身与高精度导轨，长期稳定性优异；
合规与认证：符合GB/T 1958、ISO 1101标准，通过CE认证。
