工作原理

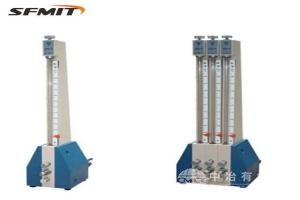

QFB采用气动比较测量法：压缩空气通过量仪喷嘴形成稳定气流，当喷嘴与工件表面间隙变化时，气路背压随之改变。背压变化通过气动放大器转换为浮标的位置移动，浮标在刻度尺上的位移直接反映工件尺寸偏差（如孔径增大则浮标上升，减小则下降）。设备支持标准件校准，通过比较被测件与标准件的背压差异实现高精度测量。
应用范围
设备适用于多场景精密测量需求：
机械制造：轴承、齿轮的孔径/轴径在线检测；
汽车工业：发动机缸体孔、活塞销的圆度与同轴度抽检；
航空航天：涡轮叶片气膜孔、液压管路接头的尺寸验证；
精密加工：模具型腔、光学元件的表面轮廓偏差分析；
质量管控：生产过程监控与成品几何精度合格判定。
产品技术参数
测量范围：0~10mm（标配测头，可扩展至50mm）；
分辨率：0.5μm（浮标刻度精度）；
精度：±1μm（重复性）；
气源压力：0.4~0.6MPa（需配备空气过滤器与稳压器）；
显示方式：浮标式机械刻度（带放大镜，可选配数显模块）；
测头类型：环规测头、柱规测头（可更换，适配不同工件）；
响应时间：≤0.5秒（稳定后读数）；
设备尺寸：200mm×150mm×400mm（主仪）；
重量：8kg（主仪）；
执行标准：GB/T 1958、ISO 10816。
产品特点
非接触测量：气动原理避免划伤工件表面，适配精密零件检测；
高灵敏度：分辨率0.5μm，可检测微小尺寸变化；
快速响应：≤0.5秒稳定读数，支持在线检测与批量抽检；
模块化设计：测头快速更换，适配孔径、轴径、圆度等多参数测量；
便携耐用：8kg轻量化主仪，全金属机身防振抗干扰；
直观显示：浮标刻度搭配放大镜，可选配数显模块提升读数效率；
合规与认证：符合GB/T 1958、ISO 10816标准。
