工作原理
设备通过电动载物台驱动样品进行分层扫描，结合白光干涉或结构光投影技术捕捉不同高度的表面信息。高分辨率CMOS传感器（2000万像素）记录多焦平面图像后，软件基于相位分析或立体匹配算法重构三维形貌，生成全景深图像与表面粗糙度数据。光学系统采用长工作距离物镜与环形LED照明，确保大视野下均匀成像与亚纳米级垂直分辨率。
应用范围
该设备广泛应用于半导体行业晶圆表面缺陷检测（如划痕、颗粒污染）、光学元件镀膜厚度测量（如透镜增透膜）、精密机械零件表面粗糙度分析（如轴承滚道），以及生物医学领域细胞培养支架形貌表征（如3D打印支架孔隙率）。典型应用包括生产线质量抽检、新材料研发阶段的表面特性验证，覆盖从芯片制造到生物医学工程的全流程检测需求。
产品技术参数
测量原理：白光干涉/结构光扫描（可选）
测量范围：X-Y轴：50μm×50μm至20mm×20mm；Z轴：≤100μm
垂直分辨率：≤0.1nm（RMS）
横向分辨率：≤0.3μm（20×物镜）
物镜：5×、10×、20×、50×（可选配长工作距离物镜）
扫描速度：≤1秒/层（50μm×50μm区域）
光源：LED白光光源（波长400-700nm，寿命≥50000小时）
接口：USB3.1、GigE Vision（支持远程控制）
尺寸：600×500×800mm（主机），重量≈100kg
电源：220V±10%，50/60Hz，功率≤500W
软件功能：三维形貌重构、表面粗糙度分析（符合ISO 25178标准）、数据导出（ASCII/STL格式），支持多语言界面（中/英）。
产品特点
超景深与亚纳米级精度：垂直分辨率≤0.1nm，支持毫米级区域扫描；白光干涉技术适配粗糙表面（Ra≥1nm），突破传统显微镜局限。
非接触式与无损检测：避免接触式测量对样品的划伤，适用于软质材料（如聚合物、生物组织）与超光滑表面（如半导体晶圆）。
智能化与自动化：软件集成AI图像处理，自动识别缺陷类型（如划痕、凹坑）；支持批量扫描与报告生成，降低人工干预成本。
工业级耐用性与易维护：全封闭光路设计防尘防震，适应车间环境；模块化结构便于光源、物镜快速更换，降低维护难度。
合规性与扩展性：符合ISO 25178、ASTM E2655标准，提供校准证书；可选配真空吸附载物台、高温样品适配器，适配特殊检测需求。

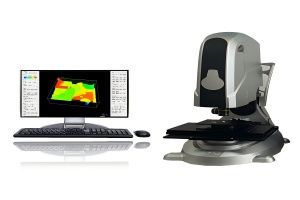

北京品智创思精密仪器有限公司的PZ-3300超景深轮廓显微镜凭借其卓越的测量精度、非接触式检测优势及智能化分析功能，为半导体、精密制造及材料科学领域提供了高效、可靠的表面形貌检测解决方案，助力企业在高端制造与科研探索中实现质量提升与技术突破。
