工作原理
设备通过高分辨率CCD摄像头捕捉工件投影图像，结合远心光学系统消除透视畸变。投影系统将工件轮廓放大至高清显示屏，软件基于边缘检测算法提取轮廓特征，通过坐标系校准与几何运算，自动计算长度、角度、圆度等参数。支持编程测量路径与自动对焦功能，实现批量样品的自动化分析。
应用范围
该设备广泛应用于电子行业PCB板线路宽度检测（如铜箔线宽）、五金行业冲压件孔径/位置度验证（如手机中板螺丝孔）、塑料制品外观缺陷筛查（如注塑件毛刺、缩水），以及模具行业型腔尺寸快速校验（如斜顶块配合间隙）。典型应用包括生产线首件检测、研发阶段样品合规性验证，覆盖从冲压到组装的全流程质量控制需求。
产品技术参数
测量范围：X轴300mm，Y轴200mm，Z轴200mm（可选配更大行程）
精度：≤(3+L/200)μm（L为测量长度，单位mm）
摄像头：500万像素CCD（像素尺寸1.4μm）
物镜：0.5×-5×（远心镜头，畸变≤0.01%）
投影系统：高清视频投影（分辨率1920×1080，亮度≥3000lux）
光源：LED环形表面光+透射光（亮度可调，色温6500K）
软件功能：自动对焦、编程测量、SPC统计分析（符合ISO 1101标准）
接口：USB3.0、RS232（支持打印机/条码枪）
尺寸：800×600×1600mm（主机），重量≈150kg
电源：220V±10%，50/60Hz，功率≤500W
合规性：符合CE标准，提供校准证书与计量报告。
产品特点
高精度与稳定性：远心光学系统畸变≤0.01%，重复测量精度≤1μm；花岗岩底座抗振动设计，确保长期使用稳定性。
视频投影与实时显示：高清投影系统支持工件轮廓实时放大，适配多人协同检测；软件界面支持手势缩放与标记，提升操作效率。
全自动化与易用性：支持编程测量路径，自动生成检测报告（含CPK/PPK分析）；内置标准件库（如螺纹、齿轮），降低编程复杂度。
工业级耐用性：全封闭钣金结构防尘防溅，适应车间环境；核心部件（如导轨、电机）提供3年质保，降低维护成本。
合规性与数据管理：支持SPC统计过程控制，数据可导出至Excel/PDF；符合ISO 1101几何公差标准，助力质量管理体系认证。

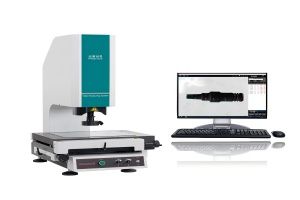

北京品智创思精密仪器有限公司的PZ-3020M视频投影测量仪凭借其卓越的测量精度、视频投影显示能力及工业级耐用性，为精密制造、电子检测及模具加工领域提供了高效、可靠的尺寸检测解决方案，助力企业在质量控制与工艺优化中实现精准测量与效率提升。
