工作原理

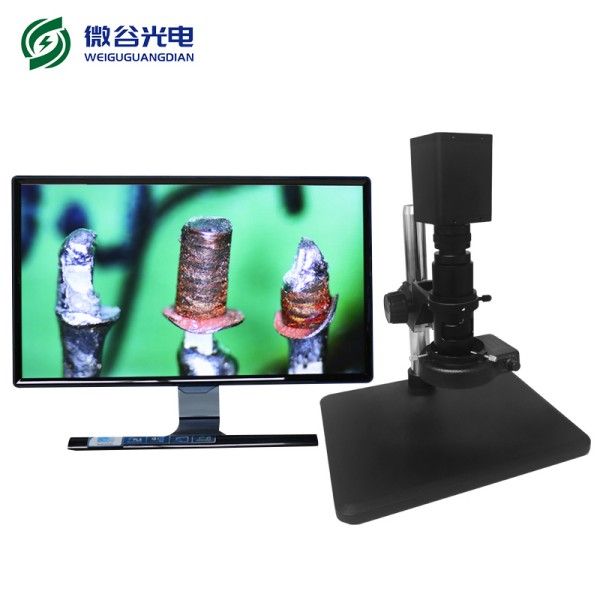

WG-HL500MCX采用无限远色差校正光学系统，搭载1200万像素4K CMOS传感器，分辨率达4096×3072，帧率25fps。其核心光路为：光源经环形LED阵列均匀照亮样品，反射光通过连续变倍物镜（0.7X-4.5X）汇聚后，由分光镜将光路分为观测与图像采集两路。观测光路直接传输至目镜或外接显示器，实现实时观察；图像采集光路则通过传感器将光学信号转换为数字信号，经内置图像处理芯片进行降噪、对比度增强等优化后输出高清图像。例如，在检测手机中框表面划痕时，设备可在0.3秒内完成图像采集与缺陷标注，重复定位精度＜0.5μm。
应用范围
该设备覆盖多行业精密检测需求：在电子制造领域，可分析USB接口PIN脚平整度、SMT贴片偏移量；在半导体行业，支持晶圆表面颗粒计数、键合线弧高测量；在材料科学领域，还能观测金属疲劳裂纹扩展、复合材料层间剥离情况。其兼容明场、暗场、偏光等多种照明模式，适配金属、陶瓷、聚合物等材质，满足实验室研发与生产线质检双重场景。
技术参数
WG-HL500MCX总放大倍数7X-450X（搭配10X目镜），工作距离100mm，载物台行程150mm×100mm；光源采用高亮度LED环形阵列，亮度可调范围1%-100%，寿命超50000小时；设备支持HDMI、USB 3.0、千兆以太网多接口输出，兼容Windows/Linux系统，可外接15.6英寸触控屏实现鼠标操作与测量标注；存储格式支持JPEG、BMP、RAW，视频录制分辨率达1080P@60fps。
产品特点
连续变倍：0.7X-4.5X无级变倍物镜，一键切换放大倍数，无需更换镜头；
4K超清成像：1200万像素传感器结合低畸变物镜，确保图像边缘锐度与色彩还原度；
智能分析：内置形位公差测量、颗粒计数、纹理分析等模块，支持一键生成检测报告；
工业级设计：全金属机身与防震脚垫确保稳定性，适应-10℃至50℃环境温度，MTBF超20000小时。
