工作原理

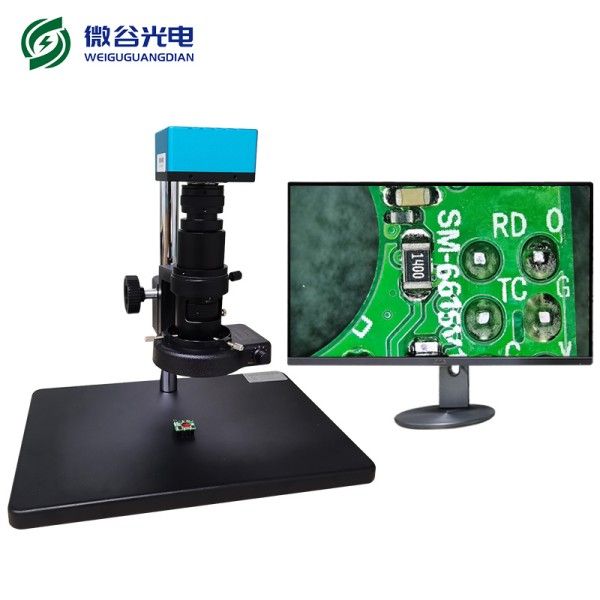

WG-HL4000DXZ采用无限远色差校正光学系统，搭载800万像素1/1.8英寸CMOS传感器，分辨率达3264×2448，帧率30fps。其核心光路为：光源经环形LED阵列均匀照亮样品，反射光通过物镜汇聚后，由分光镜将光路分为观测与图像采集两路。观测光路直接传输至目镜或外接显示器，实现实时观察；图像采集光路则通过传感器将光学信号转换为数字信号，经内置图像处理芯片进行降噪、边缘增强等优化后输出高清图像。例如，在检测电路板焊点气孔时，设备可在0.2秒内完成图像采集与缺陷标记，重复定位精度＜0.3μm。
应用范围
该设备覆盖多行业精密检测需求：在电子制造领域，可分析芯片引脚虚焊、BGA封装球径偏差；在半导体行业，支持晶圆表面颗粒计数、光刻胶涂覆均匀性检测；在材料科学领域，还能观测金属疲劳裂纹扩展、复合材料层间剥离情况。其兼容明场、暗场、偏光、荧光等多种照明模式，适配金属、陶瓷、生物样本等材质，满足实验室研发与生产线质检双重场景。
技术参数
WG-HL4000DXZ配备5孔物镜转换器，支持5X、10X、20X、50X、100X物镜，总放大倍数50X-1000X；工作距离100mm，载物台行程150mm×100mm，X/Y轴分辨率0.01μm；光源采用高亮度LED环形阵列，亮度可调范围1%-100%，寿命超50000小时；设备支持HDMI、USB 3.0、千兆以太网多接口输出，兼容Windows/Linux系统，可外接15.6英寸触控屏实现鼠标操作与测量标注。
产品特点
800万高清成像：低畸变物镜结合高动态范围传感器，确保图像边缘锐度与色彩还原度，支持实时拼接大视野图像；
智能分析：内置形位公差测量、颗粒计数、纹理分析等模块，支持一键生成检测报告与数据导出；
多模态照明：支持明场、暗场、偏光、荧光等多种照明方式，适配不同材质与表面结构的检测需求；
工业级设计：全金属机身与防震脚垫确保稳定性，适应-10℃至50℃环境温度，MTBF超18000小时。
