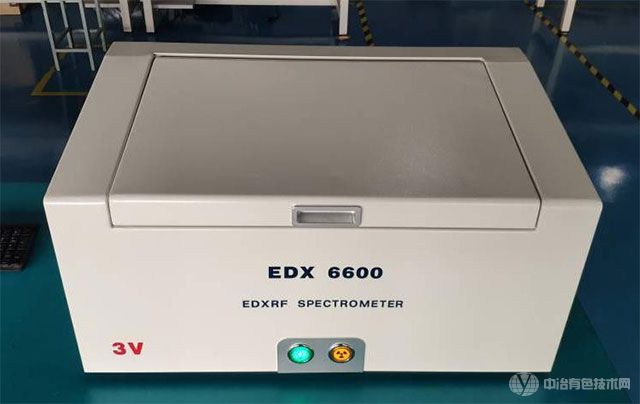

EDX6600
应用领域
地矿与合金（铜、不锈钢等）成分分析
金属镀层的厚度测量、电镀液和镀层含量的测定
黄金，铂，银等贵金属和各种首饰的含量检测
主要用于RoHS指令相关行业、贵金属加工和首饰加工行业；银行，首饰销售和检测机构；电镀行业。
性能优势
下照式：可满足各种形状样品的测试需求
准直器和滤光片：多种准直器和滤光片的电动切换，满足各种测试方式的应用
移动平台：精细的手动移动平台，方便定位测试点
高分辨率探测器：提高分析的准确性
新一代的高压电源和X光管：高达100W的功率实现更高的测试效率
仪器配置
移动样品平台
信噪比增强器
SDD探测器
信号检测电子电路
高低压电源
大功率X光管
计算机及喷墨打印机
工作条件：
● 工作温度：15-30℃
● 相对湿度：40%～50%
● 电 源：AC :220V ±5V
产品特点
1. EDX6600是针对ROHS/无卤检测、EN71等环保指令设计得一款产品。
2. 打破传统仪器直线的设计，采用流线体的整体化设计，仪器时尚大方。
3. 采用美国的Si-pin探测器，电致冷而非液氮制冷，体积小、数据分析准确且维护成本低。
4. 采用研发的SES信号处理系统，有效提高测量的灵敏度。
5. 一键式自动测试，使用更简单，更方便，更人性化。
6. 七种光路校正准直系统，根据不同样品自动切换。
7. 多重防辐射泄露设计，辐射防护级别属于同类产品级。
8. 的一体化散热设计，使整机散热性能得到极大提高，保证了核心部件的运行安全。
9. 的机芯温控技术，保证X射线源的运行，有效延长其使用寿命，降低使用成本。
10. 多重仪器配件保护系统，并可通过软件进行全程监控, 让仪器工作更稳定、更安全。
11. ROHS测试软件，标准视窗设计，界面友好，操作方便。
12. 本机采用USB2.0接口，有效地保证了数据准确高速传输。
产品详情
仪器硬件部分主要配置
2.1Si-pin电制冷半导体探测器
2.1.1. Si-pin电制冷半导体探测器；分辨率：149±5电子伏特
2.1.2. 放大电路模块:对样品特征X射线进行探测；把探测采集的信息,进一步放大。
2.2 X射线激发装置:
2.2.1. 灯丝电流输出：1mA；
2.2.2 .属于半损耗型部件，使用寿命大于20000小时
2.3 高压发射装置:
2.3.1. 电压输出： 50kV；
2.3.2.5kv可控调节
2.3.3.自带电压过载保护
2.4 多道分析器:
2.4.1. 将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件。
2.4.2 .道数： 4096；
2.4.3 包含信号增强处理
2.5光路过滤模块
2.5.1 降低X射线光路发送过程中的干扰，保证探测器接收信号准确。
2.5.2 将准直器与滤光处整合；
2.6 准直器自动切换模块
2.6.1 多达6种选择，口径分别为8-1＃, 8-2＃, 8-3＃, 3＃, 1＃, 1-2＃。
2.7 滤光片自动切换模块
2.7.1五种滤光片的自由选择和切换
2.8 准直器和滤光片的自由组合模块
2.8.1 多达几十种的准直器和滤光片的自由组合。
2.9 工作曲线自动选择模块
2.9.1 自动选择工作曲线，摒弃手动选择，避免人为操作失误，将自动化和智能化演绎得更，使操作更人性，更方便。
软件MeaRohs2008
3.1.1软件简介
针对ROHS而开发，对采集的光谱信号进行数据处理、计算并报告显示测量结果。
3.1.2功能介绍
应对欧盟RoHS指令中六种物质涉及的五种元素 Cd, Pb, Hg, Br, Cr测试，测量时间为100-300秒
操作界面简洁直观，使用方便，无需人士操作
※可自动选择适合的校准曲线，测量更方便。
※中英文界面自动切换，并具有第三方语言订制功能
※自动校准仪器。
※自带样品材质定性分析，防止手动用户选择错误曲线
※多种报告形式打印。如下图所示：
※可同时显示多个光谱图
※的机芯温度监控技术，保证X射线源的运行，有效延长其使用寿命，降低使用成本。
样品配置：标准样品用于制作工作曲线
4.1 样品腔 ：开放式大样品腔
4.2 标样：欧盟标样EC680K 纯银样品
服务
1 对客户方操作人员免费进行培训。
2 安装、调试、验收、培训及技术服务均为免费在用户方现场对操作人员进行培训。
3 正常使用，经本服务部技术人员确认属工艺或材质缺陷引起的故障，且未经拆修，仪器自验收合格之日起保修一年。
4 产品终身维修。（客户必须有填写详细、真实的有效购买凭证，发票和保修卡等）
5 免费提供软件升级；
6 提供技术服务，在接到用户故障信息后，3小时内响应，如有需要，48小时内派人上门维修和排除故障
