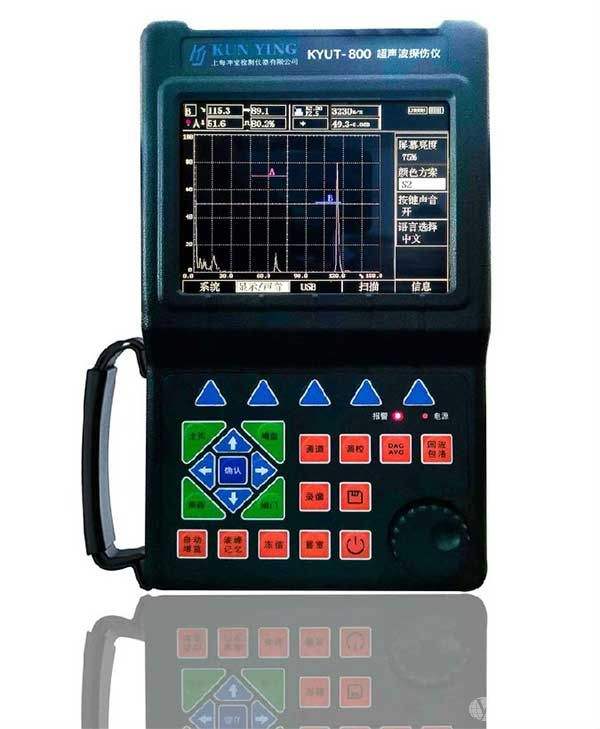

KYUT-800是一款便携式、全数字式超声波探伤仪，能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
仪器特点
全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先。
采用全数字真彩色液晶显示器，可根据环境选择操作界面风格，液晶亮度可自由设定。
大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上;仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。
检测范围
零界面入射~10000mm(钢中、纵波)，可连续调节
发射脉冲
脉冲幅度：200V、300V、400V、500V、600V分级选择，适用探头范围广
脉冲宽度：在(0.1~0.512)µs范围内连续调节，以匹配不同频率的探头
探头阻尼：68Ω、100Ω、150Ω、500Ω可选
工作方式：直探头、斜探头、双晶探头、穿透探伤
放大接收
硬件实时采样：高分辨率10位AD转换器，采样速度160MHz，波形高度保真
检波方式：正半波、负半波、全波、射频检波
滤波频带(0.2~20)MHz，根据探头频率全自动匹配，无需手动设置。
闸门读数：单闸门和双闸门读数方式可选;闸门内峰值读数
增益：总增益量110dB，设0、0.1dB、1dB、2dB、6dB步进值。
闸门报警
门位、门宽、门高任意可调;B闸门可选择设置进波报警或失波报警;闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。
数据存储
仪器内置海量存储器，数据和文件不会因仪器断电丢失，存储内容包括通道参数、波形图片和录像文件。支持1000组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准;可存储10000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。
录像功能
仪器支持将探伤的过程记录下来存成录像文件，保存到内置存储卡中。录像文件可以通过仪器回放，也可以上载到电脑通过专用软件进行回放，录像总时长最大为2小时。
将探伤的过程录像并回放，为学习探伤提供了很大方便，也便于保存探伤过程日后分析。
探伤功能
探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷
焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置
自动校准：探头零点和探头角度(K值)自动校准功能;声速自动测量功能
波峰记忆：实时检索缺陷最高波
缺陷定位：实时显示缺陷水平、深度(垂直)、声程位置
缺陷定量：缺陷当量dB值实时显示
缺陷定性：通过回波包络波形，方便人工经验判断
曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置
DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程
自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
AWS D1.1: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避
免手工计算，提高检测效率。
裂纹测高：利用端点衍射波自动测量、计算裂纹高度。
门内展宽：放大回波细节，便于回波分析
连续记录：实时记录波形，存储、回放
波形冻结：冻结屏幕上显示的波形，便于缺陷分析
回波编码：以不同颜色显示1~6次回波显示区，便于判断缺陷位置
B型扫描：实时扫查、横截面显示，采用彩色编码的方式，用深浅不同的颜色来标示不同深度的回波信息幅度。
主要技术参数
检测范围： (0~10000)mm
工作频率： (0.2~20)MHz
声速范围： (1000~15000)m/s
动态范围： ≥36dB
垂直线性误差：≤2.5%
水平线性误差：≤0.1%
分 辨 力： >40dB(5P14)
灵敏度余量： >65dB(深200mmФ2平底孔)
数字抑制： (0~80)%，不影响线性与增益
电噪声电平： ≤8%
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸 门： 进波门、失波门;单闸门读数、双闸门读数
报 警： 蜂鸣报警，LED灯报警
电 源： 直流(DC)9V;锂电池连续工作8小时以上
外型尺寸： 280×220×70(mm)
环境温度： (-10~50)℃
相对湿度： (20~95)%RH
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。
实时时钟
实时探伤日期、时间的跟踪记录，并记录存储。
通讯接口
USB2.0高速通讯传输接口，支持U盘模式和数据连结模式， 可以将仪器内置存储卡虚拟为U盘，方便快捷的将数据备份到PC机，也可以使用专用软件通过USB进行数据的上传和下载。
电池模块
