改进型圆管圆柱接头快速连接器 1015

 0

本实用新型涉及一种圆管圆柱施工作业用的改进型圆管圆柱接头快速连接器。由止回环紧固器、止回环、密封止回器、密封圈、连接器主体组成,在止回环中设有3-20MM宽的开口,以便止回环口径伸缩,密封止回器的一端设有4-8个宽3-5MM的开口槽,将止回环镶嵌在密封止回器中,止回环的一端与止回紧固器螺纹连接,另端与连接器主体螺纹连接,该快速连接器解决了现有技术中存在的准备工作时间长,用具多、繁琐,易漏油、水、气,成本高的问题。本实用新型可广泛的应用于地质、石油、勘探、石油开采、石油化工、水利工程、建筑等行业的圆管圆柱接头连接作业中。

松散地层取心工具 1022

 0

松散地层取心工具是一种用于地质勘探和石油钻井取心的双筒取心工具,适用于松散地层、破碎地层、含砾石地层取心,能提高岩心收获率和岩心质量。该工具取心钻头内腔有一环状U形槽,取心钻进时钻井液不冲蚀松散岩心;割心后岩心爪处于全封闭状态,防止起钻过程中掉岩心;耐高温塑料内衬管使岩心入筒阻力小,出筒时结构不受破坏;内外筒之间的扶正轴承使其能在斜井和水平井中使用。该工具结构新颖,设计合理,操作简单,宜于推广。

顶部驱动钻井装置的油箱 750

 0

本实用新型涉及一种顶部驱动钻井装置的油箱,属石油地质钻探用的钻机装置类。目前顶部驱动钻井方法正在取代转盘式的钻井技术,该方法在钻进时利用立根为单元钻进,而不采用单根作业,从而减少工作量2/3,并可节约与减轻劳动力,该技术正在国内外开始推广,油箱作为传动一种工具在用于刹车旋转吊装时具有显着作用,但传统油箱设置在地面以及结构的不合理性,给使用带来不便,为此本实用新型的油箱采用中空长方形,其箱体外形有45度倒角,油箱体上有呼吸器口及加油口、出油口,采用35CRMORE钢铸件制作,用时装在减速箱体上方位置,与导轨上的小车相连,使油箱、泵电机随顶驱进行运动,即简化了原顶驱结构,并缩短了管线距离,及热量损失为日后设备维修带来方便,本装置可广泛用于对顶驱钻井装置的改进。

水平井测井装置 917

 0

本实用新型涉及一种用于石油水平井钻探过程的井下地球物理测井装置,由电缆旁通接头2、钻杆3、8、定位短节4、绝缘环5、减振环6、护套9、护套扶正器11、钻杆引向器12以及推卡器7、减振器19、导向器20,仪器配长筒22和定向短节26组成。将该装置与相应的测井仪器串配合使用,可以获得全面、高质量的水平井地质资料。该装置还具有造价低,便于操作等优点。

预制混凝土异形桩 978

 0

本实用新型公开了一种预制混凝土异形桩，包括混凝土桩身和设置于桩身内部的钢筋笼，所述钢筋笼包括主筋和箍筋，所述桩身包括多段截面为长方形的节段，相邻节段的截面的长轴互相垂直，相邻节段的连接处设有过渡斜面。本实用新型所述的预制混凝土异形桩的节段式的设置使桩身在进入持力层后摩擦阻力增大，整个桩的竖向承载力以及桩身的抗拔性能得到大幅提升；具有上部实心下部空心的结构，既满足桩身上部的抗弯、抗剪性能，满足多种工程地质的施工需要，又节省了用料，降低了成本；机械接头将上下主筋有效连接，实现了上下主筋在同一轴线上的对接，使内应力得到有效的传递；桩尖钢靴的设置既能在施工时对桩进行定位，又能对桩尖起到保护作用。

钻井液滤液提取装置 723

 0

本实用新型涉及一种钻井液滤液提取装置，具有多个泥浆样品罐、气路管道、泄压装置以及量管，其中各泥浆样品罐分别通过气路管道与气泵连通，各泥浆样品罐下配置量器；各泥浆样品罐上部设有泄压装置；泥浆样品罐包括罐座、罐盖以及罐体，其中罐盖密封安装于罐体底部，罐体的顶部通过输气接头与气路管道连通；罐体内部装泥浆样品，罐盖里侧平面处嵌设过滤材料。本实用新型使用安全、方便快捷、结构合理、测试准确、坚固耐用，适用于实验室、现场等野外恶劣环境下使用，完全符合行业标准，可广泛应用于各大科研院所和各大油田，地质勘探等。

六牙轮取芯钻头 607

 0

本实用新型涉及一种用于地质勘探和石油钻井取芯的六牙轮取芯钻头,它由钻头体1、内、外牙爪8、2、内、外牙轮9、3等组成。利用它可以提高在坚硬地层、致密中硬地层和中、粗、巨粒砾石含量占40%以上的地层中的机械钻速和取芯效率,降低取芯成本。此种取芯钻头结构新颖,设计合理,可以大幅度提高取芯工作的效率,延长钻头使用寿命,宜于推广应用。

全焊不锈钢丝泥浆筛网 653

 0

一种适用于地质、石油部门中钻井泥浆净化系 统的泥浆筛网，由不锈钢丝轧制成V字或U字形截 面。将这些筛丝焊接成筛网，当泥浆携带岩屑流经 筛网时，可使泥浆漏失下去，岩屑经筛网面被分出 去，从而起到净化泥浆的作用。该筛网使用方便， 耐磨性能高，可减少更换筛网次数，提高经济效益。

预制混凝土变径管桩 754

 0

本实用新型公开了一种预制混凝土变径管桩，包括桩Ⅰ和与桩Ⅰ下端固定连接的桩Ⅱ，所述桩Ⅱ包括上部的大径段和下部的小径段，所述大径段的外径大于小径段的外径，所述大径段的外径与桩Ⅰ下端的外径相等。本实用新型所述的预制混凝土变径管桩的桩Ⅱ采用上下变径结构，与桩Ⅰ配合整体形成上粗下细的管桩结构，既满足桩身上部的抗弯、抗剪性能，又满足桩整体的抗沉降能力，满足多种工程地质的施工需要，又节省了用料，降低了成本；机械接头配合端头板将上下主筋有效连接，使上下两个桩的主筋实现间接对接，使内应力得到有效的传递；桩尖钢靴的设置既能在施工时对桩进行定位，又能对桩尖起到保护作用。

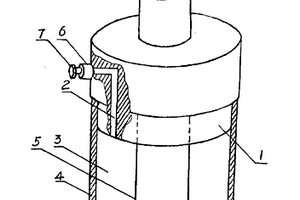

套管头 793

 0

本实用新型属钻井工具领域,特别涉及一种在地质勘探,石油钻井中完井时使用的套管头,其特点是含有:本体(1);所述本体(1)下部外径与表层套管(4)的内径相适应;在所述本体(1)侧面设有通道(2);所述通道(2)一端与套管内腔(3)相通,其另一端与表层套管(4)的外部相通。本产品可用于探井、稠油井、高凝油井等的钻井、勘探作业。

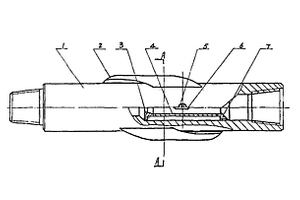

偏心稳定器导向钻井工具 770

 0

本实用新型涉及一种用于石油或地质钻井的偏心稳定器导向钻井工具,它包括上、下偏心稳定器两部分,分别由稳定器体1、10、偏心稳定器片2、上、下扶正体7、3、定向键套4、定向键6、止动键12、上、下挡圈11、8及定位螺钉5、固定螺钉9、13等部件组成。此种工具适用性强,不仅可以用于直井,亦可用于定向井、水平井的造斜、稳斜和降斜施工。该工具造斜率高,上、下偏心稳定器更换方便。利用它可大幅度减少起下钻次数,提高钻速,获得显著的经济效益。

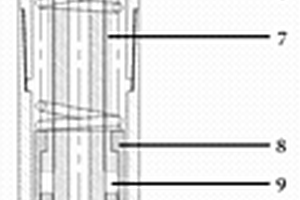

全适应地层岩心进筒异常显示机构 612

 0

本发明涉及一种石油钻井取心工具，特别涉及一种全适应地层岩心进筒异常显示机构。该装置的安全接头通过悬挂轴承悬挂连接心轴，心轴上套装有悬挂套，备帽和弹簧预紧压帽连接在悬挂套上端，连接套挂装在悬挂套下端外壁台阶上，弹簧套装在悬挂套上，弹簧上端顶在弹簧预紧压帽下端，弹簧下端顶在连接套上端，连接套下端连接节流套，悬挂套和节流套之间的间隙为节流套上行限位空间，节流套套装在心轴上。本发明实现了能够在各种地层情况下直观显示岩心堵、卡、破碎岩心重复切削等岩心进筒异常情况的发生，无需借助其他外部设备即可显示岩心进筒异常，可以有效防止岩心磨损、地质资料丢失以及取心工具损坏等其他事故的发生。

基于近钻头工程参数随钻测量的地层判断识别方法 602

 0

本发明属于钻井工程技术领域，尤其是涉及一种基于近钻头工程参数随钻测量的地层判断识别方法，其特征在于包括如下步骤：(1)进行特征提取；(2)进行数据关联；(3)进行现场试验地质评价；(4)测量仪器通过测量得到的工程参数对地层进行精确判断；(5)地层准确信息确认后，将其信号通过电磁波或泥浆脉冲的传输方式传送至地面，供地面人员进行分析判断。本发明在伽马初步判断地层的前提下，通过井下测量仪器获得的参数，联合分析进一步精确判断井下地层岩性，数据准确性更高，能够对更为复杂的地层做出准确识别；测量信息可通过电磁波或泥浆脉冲的方式实时传输至地面分析解码软件，较比以往的岩屑录井方法具有较好的实时性。

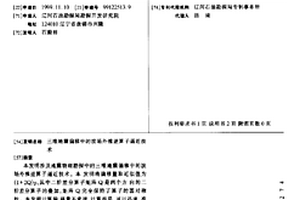

三维地震偏移中的波场外推逆算子逼近技术 789

 0

本发明涉及地震物理勘探中的三维地震偏移中的波场外推逆算子逼近技术。本发明将偏移量取近似值为(I+2Q)p,其中二阶差分算子矩阵Q是两个方向的二阶差分算子的叠加,矩阵Q完全保持了算子的圆对称性。本发明计算偏移量不求逆,计算容易,可以迅速、准确、精确地获得地质信息。

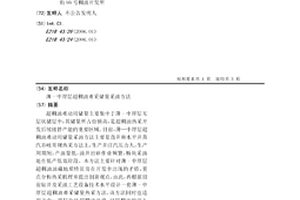

薄-中厚层超稠油难采储量采油方法 837

 0

超稠油难动用储量主要集中于薄-中厚层互层状储层中，其储量所占份额高，是超稠油热采开发后续接替产能的重要区域。目前，薄—中厚层超稠油难动用储量采油方法主要是直井和水平井蒸汽吞吐常规热采方法上，生产井注汽压力大，生产周期短，产油量低，油井出砂作业频繁，断块采油处在低产低效阶段。本方法主要针对薄-中厚层超稠油油藏地质特征及在开发中出现的矛盾，重点分析热采机理并提出创新观点，由此，再根据目前钻井及采油工艺设备技术水平设计一套薄-中厚层超稠油难采储量热采方法，该方法同时也适用于中-厚层块状超稠油油藏，对超稠油的深入开发有重要的影响。

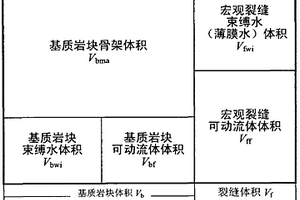

识别地层属性的地层数据处理方法 869

 0

提供一种识别地层属性的地层数据处理方法，适用于基岩裂缝孔隙度计算来识别基岩地层属性。包括利用地质勘探开发设备采集基岩地层数据；通过分析设备对采集的基岩地层数据进行分析获得计算基岩裂缝孔隙度所需的基础参数，通过推导受钻井液污染前后的基岩地层深浅侧向电阻率方程，建立了基岩地层受钻井液污染前后的纯水层、含可动水油层和纯油层裂缝孔隙度方程。本发明实现了利用深浅侧向电阻率测井解释基岩裂缝孔隙度，进一步提升了基岩油藏资源评价的可信度。

环保型钻井液用抗温抗盐润滑剂及其制备方法 1021

 0

本发明提供了一种环保型钻井液用抗温抗盐润滑剂，其以脂肪酸甲脂和植物油酰胺为主要原料，辅以硫磺、蓖麻油聚氧乙烯醚和失水山梨糖醇脂肪酸酯，具有优异的分散性，与钻井液的其他处理剂有良好的配伍性，实现润滑剂无毒、可降解。且具有良好的抗温抗盐性，加入所述润滑剂的钻井液的4％盐水泥浆润滑系数降低率均在83％以上，能满足钻探生产、地热开采及海洋钻探等高温盐水复杂地质工况的钻井提速工作。

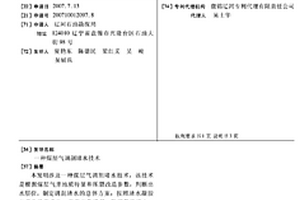

煤层气调剖堵水技术 727

 0

本发明涉及一种煤层气调剂堵水技术,该技术是根据煤层气井地质特征和压裂改造参数,判断出水层位,制定调剖堵水的总体方案;按照堵水凝胶体系分段塞设计、强度逐渐增强、凝胶黏度适中、各个段塞交联时间合理的原则设计堵水剂及其用量的工艺方案;按照上述设计方案进行施工。本发明设计合理,工艺简单,易于施工,利用该技术可以实现选择性堵水,堵塞煤层气井井筒与储水区之间的通道,而不致堵塞煤储层的割理、裂隙及压裂改造裂缝,从而有效排水降压,保证煤层气井正常生产。

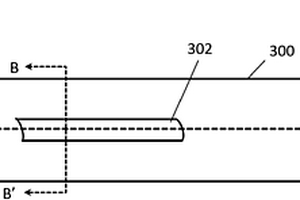

磁偶极子天线和用于地层定向电阻率测量的装置 879

 0

本发明涉及地质勘探技术领域，特别涉及一种磁偶极子天线和用于地层定向电阻率测量的装置。磁偶极子天线，配置在带纵向轴和外表面的电阻率测量工具，包括：在电阻率测量工具外表面上形成的凹口；同轴线接插件，配置在电阻率测量工具外表面下方；电线，可以与凹口的端墙连接，同轴线接插件的中心导线位于凹口的另一端；凹口和电线形成磁偶极子，发射或接收电磁信号。本发明提供的磁偶极子天线和用于地层定向电阻率测量的装置，提供了一种结构简单易于操作的磁偶极子天线和基于该天线的装置，相比现有技术，更为经济节约和容易生产，提高了技术水准。

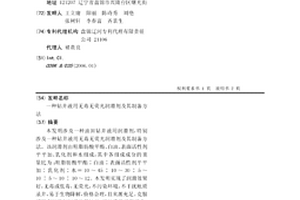

钻井液用无毒无荧光润滑剂及其制备方法 762

 0

本发明涉及一种油田钻井液用润滑剂，特别涉及一种钻井液用无毒无荧光润滑剂及其制备方法。该润滑剂由粗脂肪酸甲酯、白油、表面活性剂平平加、乳化剂和水组成，其中各组成成分的重量比为：粗脂肪酸甲酯∶白油∶表面活性剂平平加∶乳化剂∶水＝10～45∶10～30∶5～10∶5～10∶10～12。本发明实现了润滑效果好，无毒或低毒，无荧光，不污染环境，不干扰地质录井，易于生物降解，价格合理，且来源充足。克服了现有润滑剂润滑效果较差，不能满足环保要求，而且其原料缺乏，成本高，具有荧光的不足。

选择性可控五段塞凝胶调剖堵水剂及调剖堵水方法 683

 0

本发明公开了一种选择性可控五段塞凝胶调剖堵水剂及调剖堵水方法，对油层的出水层位具有选择性，在封堵的油层内形成五个段塞，即油层保护及前缘驱油段塞，中等强度深部封堵凝胶段塞，挤水占位弱凝胶段塞，封口凝胶段塞，疏通油层驱油增产段塞。通过调整凝胶中各组分的比例，可有效地控制凝胶时间及凝胶强度，以适应于不同地质情况的油井，达到深部调剖堵水的目的，并具有良好的经济效益、社会效益和环境效果，宜于推广应用。

定向钻随钻注浆加固地层用的水泥浆 742

 0

本发明涉及一种卵砾石等复杂不稳定地层定向钻施工技术领域，特别涉及一种定向钻随钻注浆加固地层用的水泥浆。该水泥浆的各组成成分及其质量百分比为：水与水泥的混合物91.5%，护壁剂0.5%，降失水剂2%，滤饼改善剂2%，降粘剂2%，触变剂2%，各组分质量百分数之和为100%；其中水与水泥的混合物中的水与水泥的质量比为2:1。本发明实现了随定向钻注入地层，一方面起到普通定向钻泥浆的作用，另一方面，进入松散地层快速脱水凝结，起到地质改良加固地层的作用，从而以最短工期、最小成本完成卵、砾石等复杂不稳地层的定向钻穿越工程。克服了现有卵砾石等复杂不稳定地层难以实施定向钻穿越的不足。

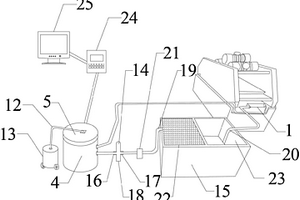

岩屑自动捞洗机 907

 0

本发明涉及石油钻井地质录井技术领域，特别涉及一种岩屑自动捞洗机。该岩屑自动捞洗机包括采集槽；采集槽上分别设有第一进水口和第一出水口；第一出水口连接有储存筒，储存筒的顶部设有储存筒盖，储存筒盖上设有气孔，气孔通过气管连接有真空动力装置；真空动力装置内设有用于将储存筒内抽真空使其与外界产生压力差的抽真空装置；第二出水口连接第一进水口，第二出水口与第一进水口之间设有净化装置。本发明提供的一种岩屑自动捞洗机，实现对岩屑的连续采集，不需要人工采集岩屑，且采用计算机控制，采集周期把握准确，能够避免人工采集时出现错误，使用时方便快捷。

进行地层定向电阻率测量的方法 1029

 0

本发明涉及地质勘探技术领域，特别涉及一种进行地层定向电阻率测量的方法。该方法，包括步骤：在井眼中旋转电阻率测量工具；通过配置在所述电阻率测量工具上的第一槽缝天线发出电磁信号；接收来自安放在所述电阻率测量工具上的第二槽缝天线的电磁信号；获得所述电阻率测量工具的一个旋转周期内所述第二槽缝天线上感生电压的正弦波；推导出一地层边界的方向信息；获得所述电阻率测量工具的一个旋转周期内所述第二槽缝天线上感生电压的峰值振幅和谷值振幅和旋转角度；推导出地层边界的距离和方向信息。本发明提供的进行地层定向电阻率测量的方法，操作步骤简单有效，相比现有技术，更为经济节约和容易生产，提高了技术水准。

适用于低温环境的微泡钻井液及其制备方法 782

 0

本发明属于石油钻井液技术领域，尤其涉及一种适用于低温环境的微泡钻井液及其制备方法。其原料组成按重量份数配比如下：水100‑150份、膨润土20‑30份、碱20‑25份、盐类抑制剂10‑15份、氧化铝1‑5份、聚季铵钠1‑5份、发泡剂1‑5份、泡沫增强剂1‑3份、降滤失剂1‑3份、润滑剂1‑3份。原料配方简单，与现有的钻井液相比有机溶剂含量较少，对地质环境的污染小；且配制原料成本低，来源广泛，对环境没有污染，属于环境友好型材料，抗污染性能优良，使用安全的优点，具有很大的应用潜力。

加长喷嘴与中心喷嘴组合钻头 980

 0

本实用新型涉及一种用于石油地质勘探钻井中钻穿中软性地层的三牙轮钻头。目前,使用的三牙轮钻头,由于喷嘴设计不尽合理,在钻井过程中,经常出现钻头被泥包的现象;降低了钻头切削岩石速度,影响了钻井进尺。本实用新型是在原钻头的基础上,将钻头中的一个水眼改为整体加长式喷嘴,并在钻头中部位置增加一个中心喷嘴,使用时即可消除泥包牙轮现象,加快钻井速度,延长钻头使用寿命,使钻头单只进尺速度提高到50%以上;本实用新型可广泛用于石油、煤田地质勘探部门。

井下水泥封堵装置 743

 0

一种石油、地质钻探固井用的一种井下水泥封堵器,由扶正器圈体、扶正片、弹簧叶片、铆钉、锁扣、合叶扣组成,在套管扶正器弹性扶正片内侧用铆钉固定宽度大于扶正片的弹簧叶片,并在扶正器最大径处布满。扶正器圈体为铰接分体式,在对合处设有合叶式锁紧机构,弹簧叶片一端用铆钉固定在扶正器圈体上,另端向内翘,以顺时针方向排列用铆钉固定在扶正片最大径处,弹簧叶片设有弧度,扶正片一般为8-12片,扶正片采用焊接或销钉固定在扶正器圈体上。该装置解决了现有技术中存在的水泥伞被磨破或不能合张开,皮碗经常出现管串下入困难,封隔器隔断效果差的问题。该装置可广泛应用于石油、地质钻探固井作业中。

保真烘干箱 704

 0

本实用新型提供了一种地质、石油勘探录井用的保真烘干箱,在技术上采用加热管加热,经电机和风轮运转形成热风对岩屑加热,通过热电组来检测温度,由温控表来控制温度,改直接加热式为热风式加热解决了岩屑烤焦和污染环境的问题,经试用效果良好,具有使岩屑加热不糊,保持岩屑的性质,提高烘干时效,不污染环境等特点,可广泛应用于地质、石油勘探录井作业。

立体岩心库牛腿式货架使用的平板式托盘 815

 0

本实用新型涉及一种可单元化集装、堆放、储存、搬运物品实物地质资料的水平平台装置，具体是立体岩心库牛腿式货架使用的平板式托盘，本实用新型由平板式托盘、分离式提手和地面支架组成，其中平板式托盘由矩形边框、承载板、信息卡绑定孔和提手挂接孔构成；存取作业时，单元货物搁置在货格左右两边的牛腿、托梁上，堆垛机货叉由货格下部间隙进出，从平板式托盘底部叉起单元货物；根据实物地质资料永久保存和物流不出库的特点，本实用新型提供一种立体岩心库牛腿式货架使用的平板式托盘，所占空间高度20～50mm，可降低库房、货架和堆垛机高度，亦可增加货格层数，提高库容；平板式托盘或者单元货物在货架及输送线作业时，由物流机械自动操作，在输送线以外工区作业时，应定点安装地面支架，便于叉车叉运。人工移动空托盘时，将分离式提手挂接到提手挂接孔上，就位后分离。

模拟地层驱替装置 645

 0

一种油田地质室内岩石电学特性实验用的“模拟地层驱替装置”,该装置主要技术是在模拟地层驱替装置的驱替容器内设有上下封隔垫,并在相应位置接有三条由阀门控制的进出管线。实验时,将模拟地层置于上下封隔垫之间,封紧上盖,开闭相应阀门,连接要驱替的液体,打开驱替泵,就能保证在模拟地层中驱替的液体只能按一个方向流动,达到实验设计的要求。它解决了现有技术中不能做大件岩石电学特性实验,测量结果与现场实测相差较远的问题。本实用新型可广泛应用在油田地质室内岩石电学特性实验中。
