湖北潜江有色金属矿山技术理论与应用

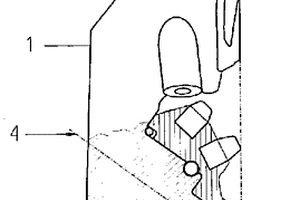

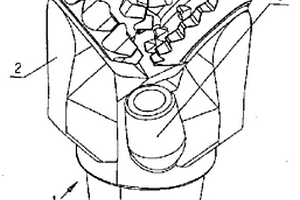

偏移型单牙轮钻头 795

 0

本实用新型涉及一种用于石油、矿山及地质钻探领域的偏移型单牙轮钻头,包括有牙掌体和牙轮,牙掌体下设牙掌轴颈与牙轮相连,不同之处在于牙掌轴颈的轴线和牙轮钻头轴线之间沿牙轮的旋转方向有一个偏移值d,在牙掌轴颈相偏移对侧的牙掌体侧面设有保径垫,保径垫上镶装有保径齿或敷焊耐磨合金层。本实用新型增强了单牙轮钻头冲击破碎岩石的性能,改善了单牙轮钻头对硬地层钻进的性能,使其能适应硬地层中工作;在牙轮轴颈偏移方向的对侧设置保径垫,可抗回旋和防止牙掌体的磨损,同时也起到保径的作用;在牙掌体的下端斜面上开设多个喷射水眼,同时在牙掌体侧开设排屑槽,可保证泥浆携带岩屑及时上返,使牙轮钻头具备良好的清洗排屑性能。

长石石英岩制备高纯石英砂的方法 623

 0

本发明提供一种长石石英岩制备高纯石英砂的方法，采用低品位的长石石英岩为原料，通过二次粉碎筛分、二次脱泥、二次浮选的工艺，配合超声波处理工艺，浮选时采用油酸钠为长石的活化剂，六偏磷酸钠为石英的选择性抑制剂，十二胺作为捕收剂除去云母及含铁矿物，得到纯度为99.95％以上的高纯石英砂。采用本发明的一种长石石英岩制备高纯石英砂的方法获得的高纯石英砂，可以广泛应用在航空、航天、电子、机械及IT行业中，作为制备高精尖产品的原料，缓解了上述技术领域对高品位的水晶级石英矿的依赖。

提高浮选工作效率的方法 881

 0

本发明公开了一种提高浮选工作效率的方法，具体包括以下步骤：S1：将矿石颗粒倒入浮选机的内部，再将清水注入浮选剂的内部，然后根据清水和石英砂的比例，再向浮选机的内部注入适量的浮选剂；本发明涉及浮选技术领域。该提高浮选工作效率的方法，通过将矿石颗粒进行搅拌，并向浮选机的内部注入空气，使得矿石颗粒中的贵重金属能够通过浮选剂产生的泡沫进行漂浮，然后通过真空泵将泡沫抽取的方式，通过该种方式，能够一定程度的避免泡沫被击碎，导致贵重金属落入浮选机的底部，同时能够将贵重金属集中抽至浮选槽内，并且通过多次重复S2操作，能够充分的将矿石颗粒中的贵重金属提取出，进一步提高其实用性。

具有并列镶齿的牙轮钻头 1045

 0

本发明涉及一种用于石油、天然气、矿山及地质钻井的具有并列镶齿的牙轮钻头。它包括有牙掌和牙轮,牙轮上设置有齿圈和齿槽,其不同之处在于在齿圈的轮齿顶部沿轮齿方向并列安设有2-3颗齿体为圆柱体的镶齿。本发明的切削性能与扁圆合金齿相近,它采用传统的圆柱形齿体,不仅易于加工,制作成本低,而且能有效钻凿破碎具有软硬地层的夹层地层,对夹层地层的钻进具备较好的综合经济效益。

复合锥形单牙轮钻头 913

 0

本发明涉及一种用于石油、矿山及地质钻探领域 的复合锥形单牙轮钻头。它包括牙掌和安装在牙掌下端的牙轮, 其不同之处在于牙轮的外周面自上而下由超长背锥面、外锥面 和主锥面组合而成, 使牙轮呈复合锥形, 在各锥面上镶装有切削 齿。所述的主锥面为负锥面, 超长背锥面的背倾角β=30－80° 超长背锥面的垂直高度为牙轮高度的20－80%。本发明钻井时 能够减少单牙轮钻头瞬时接触井底的切削齿数, 同时缩短每颗 切削齿在岩层上滑移的行程, 使单牙轮钻头具有冲击、压碎和小 距离刮挤的破岩特征, 并形成近似抛物线的井底模式, 从而提高 了单牙轮钻头的冲击破岩性能, 使单牙轮钻头在中硬以上地层 中的使用和进尺效果得到明显提高, 降低了钻井的综合成本。

磷石膏固废物再生节能绿色环保材料凝结剂及其制备方法 716

 0

本发明属于磷石膏固废物再生利用技术领域，具体的说是一种磷石膏固废物再生节能绿色环保材料凝结剂及其制备方法，该制备方法采用的粉料冷却机包括筒形的本体；本体下方连通有下料管，下料管一侧通过进风管连通有鼓风机；本体上部两侧设有进料斗，进料斗通过下料孔与本体内部连通；本体顶部设有出风管，出风管与回转炉的进气管连通；本发明通过出风管与回转炉的进气管连通，回转炉内由于热对流作用不断从进气管抽取本体内的空气，进而增加本体内常温空气的流通效率，从而降低鼓风机的鼓风量，节约鼓风机的耗电，增加粉料冷却机的冷却效率。

赤泥选铁磁选组合车间 841

 0

一种赤泥选铁磁选组合车间，涉及冶金选矿领域，特别涉及赤泥选铁磁选组合车间，包括阶梯式平台、赤泥混合槽、圆筒隔渣筛、筒式磁选机、粗磁选机、精磁选机；实现了赤泥料衆自流，大大节约了料浆输送的能耗；同时将配电室和配电柜与 磁选设备配置在同一厂房内，节约了配电所需的电缆。

长石石英岩制备高纯石英砂的方法 975

 0

本发明提供一种长石石英岩制备高纯石英砂的方法，采用低品位的长石石英岩为原料，通过二次粉碎筛分、二次脱泥、二次浮选的工艺，配合超声波处理工艺，浮选时采用油酸钠为长石的活化剂，六偏磷酸钠为石英的选择性抑制剂，十二胺作为捕收剂除去云母及含铁矿物，得到纯度为99.95％以上的高纯石英砂。采用本发明的一种长石石英岩制备高纯石英砂的方法获得的高纯石英砂，可以广泛应用在航空、航天、电子、机械及IT行业中，作为制备高精尖产品的原料，缓解了上述技术领域对高品位的水晶级石英矿的依赖。

米业加工用的比重去石机 786

 0

本发明涉及米业加工技术领域，公开了一种米业加工用的比重去石机，包括机架、设置于所述机架的筛面、物料喂入斗、位于所述筛面一端的接石斗，所述机架设置有位于所述筛面上方的吸风通道、安装于所述吸风通道内的吸风系统，所述吸风通道内设有槽口。本发明具有以下优点和效果：物料从物料喂入斗进入到筛面，在筛面、气流的共同作用下，矿物颗粒、大米颗粒、粉尘相分离，滤材在吸风通道内吸附气流中的粉尘，收卷辊、放卷辊可快速调整滤材的位置以达到吸附效果好、减少滤材更换频率，便于连续化生产，提高加工效率。同时也减少粉尘弥漫在环境中和、吸附在大米颗粒上，达到改善工作环境、减少污染、提高大米加工品质、提高加工效率的效果。

高效排出反应釜内高纯石英砂提纯用混合酸的方法 995

 0

本发明公开了高效排出反应釜内高纯石英砂提纯用混合酸的方法，包括酸浸，将干燥后的石英砂放进双锥反应釜中，在干燥高温的条件下迅速加入混合酸，在使空压机高压空气通过空气过滤器后连接与双锥反应釜一端的排(进)气口进入反应釜内，将双锥反应釜釜内腔的石英砂压干后，在打开双锥反应釜另一端的排(进)砂口放入少量高纯水关闭，使排(进)砂口再次采用高压空气来进行排酸，本发明涉及石英砂提纯技术领域，该高效排出反应釜内高纯石英砂提纯用混合酸的方法，解决依靠自有重力和排(进)砂口压入高纯水进行排酸，耗水量大且余酸多，另外高纯砂内余酸含量较多，不便于后端工序操作，会造成安全的风险的问题。

赤泥选铁磁选组合车间 1005

 0

一种赤泥选铁磁选组合车间，涉及冶金选矿领域，特别涉及赤泥选铁磁选组合车间，包括阶梯式平台、赤泥混合槽、圆筒隔渣筛、筒式磁选机、粗磁选机、精磁选机；实现了赤泥料衆自流，大大节约了料浆输送的能耗；同时将配电室和配电柜与 磁选设备配置在同一厂房内，节约了配电所需的电缆。

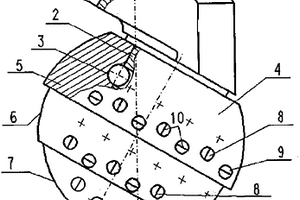

螺旋保径结构三牙轮钻头 794

 0

本实用新型涉及一种三牙轮钻头的背锥保径结构,这种保径结构的三牙轮钻头特别适用于石油天然气钻井和采矿钻井中的极软至中硬地层。包括有牙掌和牙轮,在牙轮的背锥面上设有保径块,其不同之处在于保径块的保径面呈锥面螺旋状,且保径面与侧面相交形成切削刃。本实用新型采用锥面螺旋状保径块结构,其保径面在工作过程中分段渐次贴合在井壁上,而侧面相当于切削面,与保径面所形成的切削刃能以剪切方式主动切削井壁岩层,因而切削效率较高;而保径面呈锥面螺旋状,在钻进过程中,当一块保径块的保径面将要脱离但未脱离井壁时,下一个保径块的保径面已经与井壁接合,由此而形成的相互搭接作用,使保径块与井壁保持连续的接触,能减少牙轮的冲击载荷,提高保径块的抗磨损能力。

混合齿排牙轮钻头 880

 0

本实用新型涉及一种用于石油天然气和采矿钻井领域使用的混合齿排牙轮钻头,可用于极软至硬的多种地层。包括有至少两个牙掌和牙轮,牙轮上安设有切削齿,其不同之处在于至少在一个牙轮上同时设有钢齿齿排和镶齿齿排,且镶齿齿排布设在钻头的最低位置。所述的牙轮牙掌为2～5个,通常为3个,3个牙轮中可有1～3个为混合齿排牙轮,余下为钢齿牙轮;所述的镶齿齿排为牙轮钻头的最低或次低齿排,位于钻头鼻部。本实用新型产生了以下的有益效果:综合了钢、镶齿牙轮的特性,切削齿的分布更为合理,使其不仅具有较高的机械钻速,而且耐磨性强,使用寿命较长,尤其适于在较为复杂的极软至硬地层中工作。

两牙轮钻头 858

 0

本实用新型涉及一种用于旋转或冲旋方式钻井的两牙轮钻头,属于石油天然气钻井和采矿钻井中用于钻探井眼的工具。它包括有钻头体、两个牙掌、牙轮和喷嘴,其不同之处在于在两个牙掌下部各设一根悬臂轴,两根悬臂轴轴线都位于与钻头体旋转轴线相垂直的平面内,并相互交叉,悬臂轴上安设有牙轮。本实用新型的牙轮对岩石具有冲击压入与刮削剪切的双重特性,使其在软硬交错地层、硬地层、研磨性地层的小井眼钻井中,具备较强的地层变化适应能力和较高的综合性能;相对于三牙轮钻头和单牙轮钻头,具有钻井速度快,承载能力强,钻头使用寿命长等特点。

覆有耐磨合金层的钢齿牙轮 637

 0

本实用新型涉及一种用于石油钻井、矿山采矿的钢齿牙轮钻头的牙轮,特别是涉及覆有耐磨合金层的钢齿牙轮。包括有钢质牙轮本体和钢齿,覆于钢齿表面的耐磨合金层,其不同之处在于在钢齿的切削磨损部位留有较多的堆覆余量以在钢齿表面形成相对较厚的耐磨合金层。本实用新型与现有钢齿牙轮相比具有以下的优点:1.在牙轮钢齿的切削磨损位加厚耐磨合金层,增强了钢齿牙轮的耐磨和切削性能,使钢齿牙轮钻头的使用效率和寿命得到了提高;2.在钢齿的切削磨损部位布设不等厚的耐磨合金层,可使耐磨合金层的分布更趋合理,有助于牙轮使用时的均衡磨损和制作成本的降低,使耐磨合金层得到更有效的利用。

混合牙轮钻头 656

 0

本实用新型涉及一种用于石油天然气和采矿钻井领域的由钢齿和镶齿牙轮相结合的混合牙轮钻头,可适于从极软至硬的多种地层。至少包括两个牙掌和牙轮,牙轮上安设有切削齿,其不同之处在于所述的牙轮既有钢齿牙轮又有镶齿牙轮。钢齿牙轮上的切削齿齿排全部为钢齿齿排;镶齿牙轮上的切削齿齿排全部为镶齿齿排。本实用新型具有以下的有益效果:1.综合了钢、镶齿牙轮的特性,切削齿的分布更为合理,使其不仅具有较高的机械钻速,而且耐磨性强,使用寿命较长,尤其适于在较为复杂的极软至硬地层中工作;2.由于在外排齿中存在有镶齿齿排,使牙轮钻头具有较强的保径能力。

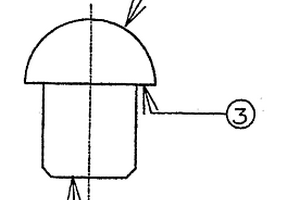

钻采钻头用硬质合金齿 1162

 0

本实用新型涉及一种石油与天然气、地质钻井牙轮钻头用硬质合金齿,尤其涉及水电、铁路施工、矿山开采钎头用的硬质合金齿。它包括有齿体和齿冠,其不同之处在于齿冠底面大于齿体截面并在它们的交接处形成轴肩。本实用新型通过改善齿孔的受力状况,避免齿孔被泥浆液体冲蚀,可有效防止镶齿的脱落,从而提高镶齿类钻头和钎头的使用寿命。此外,由于齿冠的增大,也可使镶齿钻头和钎头的钻凿性能得到提高。

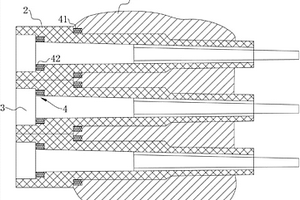

微型电极的密封构件 1008

 0

本实用新型公开了一种微型电极的密封构件，所述微型电极的密封构件包括基体、绝缘套、电极以及密封圈，所述基体上开设有第一通孔，且在第一通孔内沿着基体的内壁加工第一双台阶孔，所述绝缘套和密封圈分别安装在第一双台阶孔内，并在绝缘套上开设有第二通孔，且在第二通孔内沿着绝缘套的内壁加工有第二双台阶孔，所述电极和密封圈分别安装在第二双台阶孔内。本实用新型的微型电极的密封构件，可在高压高温下有效预防地层水的渗漏，便于应用于石油地质测量设备在高温度、高压力的工况下电阻率的测量。

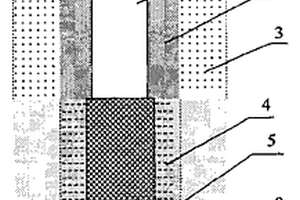

水温空调的安全型水井 776

 0

本实用新型公开了一种由井口活接头、硬质井管、混合固结材料、人工回填滤水砂石料、滤水管段、沉砂管段和堵头结构而成的一种水温空调的安全型水井。井口设活接头(9),置于地表隔水层(3)内的硬质井管(1)的井管外壁空间设固结材料封堵(2),置于地下含水砂层(8)中的滤水管段(5)外围设人工回填滤水砂石料(4),滤水管段(5)底部设沉砂管段(6)和堵头(7),采用这种结构有效地保证了水井的使用不发生地质灾害。

优化轮廓设计的金刚石钻头 676

 0

本实用新型涉及一种优化轮廓设计的金刚石钻 头，适用于石油、地质勘探钻井等技术领域。它包括有钻头体、 布设在钻头体下端部轮廓部分的切削齿和水力结构，其不同之 处在于所述的轮廓为尖圆轮廓，轮廓内锥高度H与轮廓高度基 本相等，轮廓内锥长度L2为钻头半径(D/2)的50～75％。 轮廓鼻部半径R2为钻头半径的20～35％；轮廓外排半径 R1为鼻部半径R2的2～4倍。与现有技术相比，本 实用新型具有能吃入硬夹层，钻出硬夹层时钻头齿不损坏以 及钻头使用寿命长，适用范围广的特性。

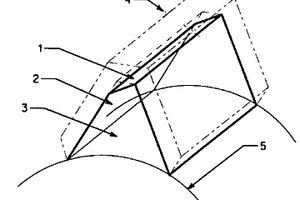

用于牙轮钻头的新齿形 584

 0

本实用新型为石油、地质部门钻井用牙轮钻头的一种新型齿形。该齿型具有棱形的刃口有利压入岩石,并能产生“犁沟”现象和预破裂功能。其特征是齿的刃口有三棱体,齿顶刃部为“十字”或“Y字”形。与现有的齿相比具有容易压入岩石,利于滑移破碎,同时还具有预破碎的功能。加快了岩石的破碎,提高钻井的速度。

具负偏移齿的牙轮钻头 651

 0

本实用新型涉及一种用于石油、天然气、地质钻井领域的具负偏移齿的牙轮钻头。包括有牙掌和牙轮,牙轮上镶装有牙齿,牙轮轴线相对钻头轴线具有一偏移量,其不同之处在于牙齿轴线与牙轮轴线相偏移,且当牙齿处于牙轮的最下位时其轴线的偏移方向与牙轮的偏移方向相反,构成负偏移齿的牙轮钻头。本实用新型的有益效果在于通过在牙轮上设置负偏移齿,使得牙轮在破岩过程中,牙齿轴线与牙齿的运动方向的夹角比无偏移齿时减小,这样就使牙齿对地层的实际刮削作用得到了增强,从而提高了牙轮钻头的破岩钻进效率。

单牙轮钻头 715

 0

本实用新型涉及一种用于石油和地质钻探的单牙轮钻头,尤其涉及一种阶梯球形的单牙轮钻头。它包括有钻头体和牙轮,牙轮为阶梯球形牙轮,牙轮上安设有楔形切削齿,其不同之处在于至少在每个球形面下部齿排的楔形切削齿其切削刃按与牙轮轴线平行和垂直两种方位交错布设。由于本实用新型对切削齿进行了合理的布设,因而提高了牙轮切削齿在井底的破岩覆盖面积,克服了单牙轮钻头在使用中牙轮顶部齿排切削齿严重磨损的缺点,使牙轮钻头的使用效果和寿命得到有效的提高。此外,在钻井过程中,使用本实用新型的牙轮钻头,可使钻头在井底具有稳定的动力学特性。

单O形橡胶圈浮动金属环组合密封高速轴承的牙轮钻头 834

 0

本实用新型公开了石油地质钻井用单O形橡胶圈浮动金属环组合密封高速轴承的牙轮钻头,由牙掌(1),牙轮(2,3,4),O形橡胶圈(5),轮金属环(6),浮动环(7),轴根镶环(8),钢丝挡圈(9),大轴套(10),轮内套(11),滚柱(11a),止推垫圈(12),小轴套(13),背锥聚晶齿(21),切径齿(22),边齿(23),顶齿(24),主齿(25),小顶齿(26),加长喷管(27)和喷砂中长喷嘴(28)等主要零件组成,特点是采用单O形橡胶圈浮动金属环组合密封高速轴承,高速轴承是钢丝挡圈锁紧牙轮的全浮动套滑动轴承和滚动浮动套滑动轴承,优化布齿和新齿型,加长喷管水力喷射系统,加强钻头稳定性和改善井底流场,提高钻头工作指标。?

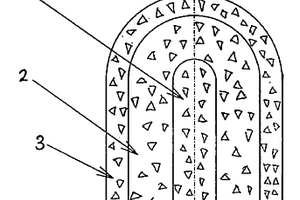

掺有金刚石的梯度硬质合金块 855

 0

本实用新型涉及一种可用于机械加工刀具、石油地质钻头及各种耐磨工模具的掺有金刚石的梯度硬质合金块,是对现有硬质合金块的进一步改进。它由表面电镀过钨的金刚石颗粒弥散分布在硬质合金基体中而构成,硬质合金块的层面结构和硬度梯度分布为:表面层为贫粘结相无η相的高硬表层区,次表层为粘结相含量高的韧性次表层区,芯部为含η相的高强芯部区。本实用新型通过硬质合金基体从表层到芯部粘结相含量的梯度变化来达到从表层到芯部不同的硬度和强度梯度变化,使硬质合金表面层硬度高、耐磨性好,次表层和芯部强度高、韧性好、抗冲击性能强,从而实现硬质合金块耐磨性和强韧性的同步增强,有效地提高了硬质合金块材料的使用寿命。

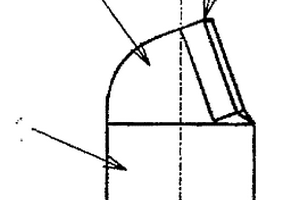

用于牙轮钻头的齿 756

 0

本实用新型涉及一种用于石油、地质钻探的牙轮钻头的齿。它包括有齿柱和球型齿冠,其不同之处在于在球型齿冠上设置有向上侧倾斜并平移一截的斜面,构成主切削面,斜面上沿竖向设有条形的突起体。本实用新型在切削岩石的过程中,先由主切削面上突起体的棱进行预破岩,随后主切削刃与岩石接触,用滑移和刮削作用破碎岩石,因而可有效提高齿切削岩石的能力,从而提高牙轮钻头钻凿岩层的能力。

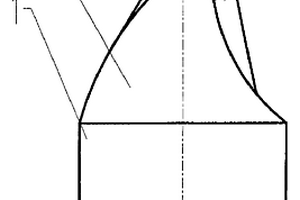

双齿顶楔形齿 671

 0

本实用新型涉及一种用于石油、天然气和地质钻井牙轮钻头以及矿山开采钎头等工具上的硬质合金切削齿,具体地涉及一种双齿顶结构的楔形齿。它具有一柱形的齿体,齿体上部设有齿冠,其不同之处在于所述的齿冠由前后两对其齿顶与齿体轴线左右偏离错开的楔面构成。本实用新型用于以刮切为主的单牙轮钻头上时,由于齿截面宽度的增加,可使牙轮切削的切槽宽度相应增大,刮切面积和破岩体积也都随之增加,因此既保留了楔形齿容易吃入地层的特点,又提高了牙轮钻头的钻进速率。在钻头所加钻压较低或岩石硬度较高等钻井条件致使牙齿切深相对齿冠高度较小的情况下,本实用新型的上述效果更为明显。

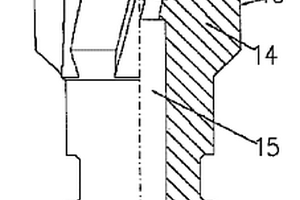

防空蚀喷嘴 677

 0

本实用新型提供了一种防空蚀喷嘴。其主要特征是喷嘴向喷嘴座入口(3)方向加长了10—30毫米,使喷嘴座入口边缘与喷嘴入口边缘平齐,喷嘴流道结构采用匀变速曲线结构或椭圆曲线结构。喷嘴还可向喷嘴出口(13)方向加长30—100毫米,形成防空蚀加长喷嘴。该喷嘴用于石油及地质钻井用牙轮钻头,能适应钻井上采用的组合喷嘴强化喷射钻井的情况,避免或减少钻头喷嘴座发生空蚀破坏,达到提高钻头的使用寿命,降低钻井成本的目的。

牙轮钻头 658

 0

一种用于石油、地质钻井的牙轮钻头。它是在已有的主要由牙轮、牙掌组成的轴承密封式牙轮钻头中,采用截面形状为X形的密封圈作为轴承密封元件。这种X形密封圈的外径面和内径面上都分别有一对密封凸缘,形成双密封结构。每对凸缘之间有一凹槽,用来存放润滑脂润滑密封面、减小摩擦生热。这种牙轮钻头的密封结构简单可靠,并能适用于较高的转速。

牙轮钻头的锁紧机构 982

 0

本实用新型属于石油,地质部门钻井用钻头轴承锁紧结构。本实用新型的特点是采用卡簧小轴锁紧结构,其目的是增加主要承载的大轴面积50%,能明显地增加轴承的寿命,从而提高钻井效率。
