本实用新型提供了一种输送带剥头装置,包括:主机架,具有操作腔;剥头机构,剥头机构包括切割组件、分离组件和加热部,切割组件设置在操作腔内,切割组件用于切割位于操作腔内的输送带的胶皮;加热部位于分离组件内,加热部用于加热输送带待分离的胶皮,分离组件可移动地设置在操作腔内,分离组件位于切割组件的一侧,分离组件用于将切割和加热后的胶皮与输送带的绳芯分离;固定机构,设置在操作腔内,固定机构位于切割组件的另一侧,固定机构用于固定输送带。通过本实用新型提供的技术方案,能够解决现有技术中的剥头操作效率较低的问题。
本实用新型公开了一种传输皮带清料清理运输装置,包括螺旋输料装置以及螺旋输料装置运输车,所述的运输车上设置着螺旋输料装置的支撑升降机构,螺旋输料装置倾斜安装在所述的支撑升降机构上,螺旋输料装置的顶端出料口处设置着落料装置,落料装置为一个倒置的四棱罩,四棱罩的下端靠近传输皮带,四棱罩的开口宽度小于传输皮带的宽度,螺旋输料装置的下端设置着落料料斗,落料料斗内的撒料由螺旋输料装置通过落料装置输送至传输皮带上。本装置制作简单,操作方便,采用小型铲料机进入皮带通廊,采用螺旋运输装置,将皮带输送机的撒料通过机械化清理、输送回皮带输送机,达到安全快速清理撒料的目的,可确保皮带输送机连续作业。
本实用新型公开了一种粘湿物料稳定计量输送系统,包括格筛、卸料仓、板式喂料机、胶带输送机、托辊计量秤、电控柜。粘湿物料由铲车送入格筛除去大块物料,筛下合格物料进入卸料仓,再经板式喂料机卸入胶带输送机,由胶带输送机上设置的托辊秤计量后送入使用系统加以利用。板式喂料机传动装置设置变频调速,根据托辊计量秤计量的数值自动调整板喂机电源频率,从而改变板式喂料机运动速度,起到调整物料输送量达到设定值的目的,控制过程由电控柜中控制程序自动完成。
本实用新型公开了一种斗式提升机防跑偏装置,涉及装卸设备技术领域,主要目的是避免接近开关传感器受到机械撞击而损伤,保证防跑偏功能的持续有效。本实用新型的主要技术方案为:斗式提升机防跑偏装置,该装置包括:活页板和感应部;所述活页板的上端转动连接于侧护板的外侧面,所述活页板的内侧面转动连接于辊轮,所述辊轮的边缘对应皮带的边缘;所述感应部包括接近开关传感器和支架,所述支架连接于所述活页板的下端,所述接近开关传感器连接于所述支架,所述接近开关传感器的工作面面向侧护板的外侧面。
本实用新型提供一种混凝土生产原料输送机,其能够将原料分级,大块的原料进入破碎装置破碎后进行研磨,小块的原料直接进入研磨装置研磨,提升混凝土生产效率,同时更加节能环保,其包括第一传输带、第二传输带和第三传输带,第二传输带、第三传输带位于第一传输带的下方,第二传输带和第三传输带的运转方向相反;第一传输带与第二传输带临近的一端设置有支撑架,第一传输带的另一端设置有调节支架;第一传输带包括传输带、传输滚轴、挡板、振动轴、水雾机和挡尘帘,传输滚轴设置在传输带的两端绷紧传输带,挡板设置在传输带的两侧,振动轴设置在传输滚轴之间,水雾机固定设置在挡板上,传输带为网状传输带,挡尘帘设置在挡板的下方。
本发明公开了一种基于筛分料的干法制砂装置,涉及砂料筛分加工装置技术领域,该一种基于筛分料的干法制砂装置,包括壳体,壳体为矩形壳体,且壳体的内部为空心,壳体的下方为开放式,壳体的上壁面开设有方槽,壳体的上壁面固定安装有上壳体,本发明中,设备启动后,原材料通过进料口进入一级搅拌分离、二级搅拌分离,当连接板上方的电机启动后,电机会通过链轮带动链条转动,钢板叶片和棒状叶片会在钢管的内部中高速旋转,当原材料进入到每个钢管中时,钢板叶片和棒状叶片在高速旋转下就会将湿粘的原材料打散,同时高速旋转使钢管内部的原材料相互之间产生摩擦和热量,从而达到使原材料中的水分蒸发,泥土颗粒等杂质干燥分离的效果。
本实用新型公开了一种节能型物料气力分选系统,包括移动架、给料机、分离腔、沉降箱、匀风连接管、变频风机,所述给料机前端伸入分离腔,所述变频风机设于沉降箱的一端,所述分离腔设于沉降箱的另一端,所述给料机的下端安装在移动架上,所述给料机的出口插接进分离腔内;所述变频风机与匀风连接管通过软管连接,所述沉降箱内设置挡料板,以防止轻物料进入风机。本实用新型通过调节喂料机前端伸入分离腔距离和/或改变分离腔截面尺寸来实现在风机低转速下达到同等分离效果的节能风选,不仅增加了农业物料风选系统调节方式,而且可以在针对不同物料时,有效利用风机性能,减少耗电量。

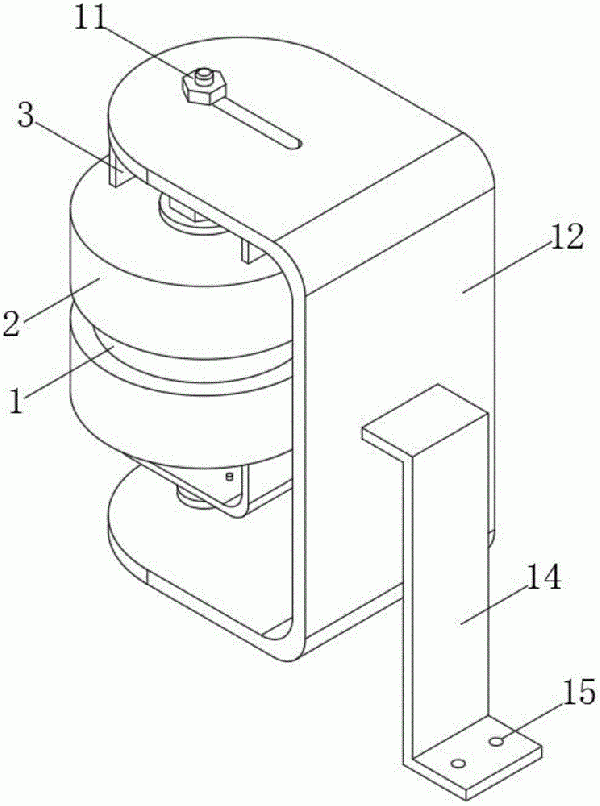

本实用新型公开了皮带输送机皮带跑偏自动纠偏装置,包括橡胶轮、配重块、固定架以及支架,所述橡胶轮的顶部和底部设有配重块,所述配重块的外部固定连接固定架,所述固定架的外部设有支架,所述固定架的表面安装转动盘,所述转动盘的外部固定连接螺杆,所述转动盘和支架之间采用螺杆和螺母进行连接。该皮带输送机皮带跑偏自动纠偏装置,通过将橡胶轮和配重块等结构相互组合,达到了对皮带自动纠偏的效果,多个橡胶轮贴合在皮带的边缘处就能够起到引导的效果,使得跑偏的皮带可以自动回正,整体结构简单,在对该装置维修更换时只需要将橡胶轮和其顶部、底部的配重块拆下来进行维修、更换即可,使用时非常的方便。
本实用新型公开了一种皮带输送机上换托辊的抬边装置,包括在机架上安装着的托辊架,托辊架侧部的机架外侧悬挂设置着一个挂座,挂座上铰接着一个V形摇杆,摇杆一端设置着手柄,摇杆另一端通过调节螺母安装着一个活动锥形轮,活动锥形轮的中心线与在托辊架上安装的托辊轴线相平行,摇杆铰接轴外侧端配合设置着棘轮棘爪装置。其结构简单,安装方便,能降低更换皮带托辊的难度,减轻人员的工作载荷及提升工作效率。
本实用新型公开了一种用于沉浸式预拌商品混凝土生产厂站的螺旋输送机,包括输送机管体、安装在输送机管体中的叶片轴及安装在叶片轴上的叶片,所述输送机管体上还设置有出料口,还包括用于驱动叶片轴转动的驱动电机,所述叶片包括安装于叶片轴不同轴线位置的第一螺旋叶片及第二螺旋叶片,所述出料口设置在第一螺旋叶片与第二螺旋叶片的相接位置,第一螺旋叶片与第二螺旋叶片两者的叶片旋向相反,所述出料口与驱动电机设置在输送机管体的同一端。采用本方案提供的螺旋输送机和送料机构,不仅可良好的解决混凝土生产过程中因为物料流动特定导致的堵塞问题,同时具体结构形式特别适用于沉浸式地下厂站物料提升运用。
本实用新型公开了一种刮板输送机的刮板压制机构,包括刮板输送机本体,所述刮板输送机本体上设置有传动链条,所述传动链条的两侧通过齿轮连接有传动轴,所述传动链条上固定有刮板安装器,所述刮板安装器的内部放置有刮板本体,所述刮板本体底部的两侧固定有支撑块,所述刮板安装器上通过轴活动设置有压块,所述压块压在支撑块的顶部,所述压块中活动设置有固定螺栓,所述固定螺栓的顶部固定有蝶形螺母,所述固定螺栓的一端旋入到支撑块的内部,本实用新型通过把刮板本体放到刮板安装器中,然后通过掰动压块,压块就会压到支撑块上,然后通过转动蝶形螺母,蝶形螺母就会使固定螺栓旋入到支撑块中,从而对刮板本体进行固定,实用性强。
本实用新型涉及磨煤机,具体涉及一种辊式磨煤机筒体防磨装置。背景技术我国电站、冶矿、煤化工等行业在原煤制粉、破碎系统方面,多数采用中速磨煤机破碎,随着磨煤机运行,筒壁磨损不断累积,直至筒壁磨穿出现漏粉现象,在磨煤机大修过程中,检查磨煤机的磨损部位,发现主要分为两种磨损方式:一种是正常磨损,筒壁减薄表面光滑;另一种是受冲击磨损,筒壁减薄严重表面有坑点,特别集中在大门两侧,正对一次热风吹向部分,进而影响磨煤机运行效率。实用新型内容针对上述存在的技术问题,本实用新型提供一种辊式磨煤机筒体防磨装置。为了实
.本发明涉及露天矿生产技术领域,具体涉及一种露天矿一次破碎站无人值守系统及控制方法。背景技术.在露天矿的实际生产过程中,往往在一次破碎站生产环节存在异地分布、分散控制,环境恶劣、人员占比高、现场就地调频及人工计算车辆计数等复杂问题,从而直接影响翻煤效率、经济效益、人身健康,而目前露天矿破碎站生产环节缺少自动化生产综合管理系统,使实际的生产效率、紧急效益及人员安全管理控制滞后,缺少成体系的一次破碎站无人值守自动化运行的控制管理,不能满足露天矿智能化生产发展的要求。.专利申请cn
本实用新型涉及一种筛网更换工具,具体说是一种脱硫离心机筛网更换专用工具,属于筛网更换工具领域。背景技术脱硫工段卧式双级活塞推料离心机,因性能高、分离效果好、结构紧凑耐用等诸多优点,但通过使用后发现,普遍存在离心机筛网不耐磨漏料的现象非常严重,这主要是离心机筛网成型后设计存在缺陷,因为分离介质与筛网内表面接触并有往复运动形成内表面磨损与带有温度高速旋转腐蚀介质冲刷缝隙,就决定了筛网的使用寿命,这就给检修工作带来巨大压力。通常,离心机筛网的更换动辄就是拆卸全部的零件以后拿出其
本发明涉及一种改进的用含钾硫酸镁亚型卤水制备硫酸钾的方法,包括以下步骤:①将含钾硫酸镁亚型卤水滩晒成钾混盐;②将钾混盐破碎和磨矿;③按钾混盐∶淡水或微咸水=1∶0.2~0.5的重量比,将淡水或微咸水及二转母液加入钾混盐中制成一段转化料浆后,进行一段转化反应;④将一段转化料浆与浮选药剂混匀制成浮选料浆进行浮选,选得固体精矿;⑤按固体精矿∶淡水或微咸水=1∶1.0~1.5的重量比,将淡水或微咸水与固体精矿混合成二段转化料浆后,进行二段转化反应;⑥固液分离二段转化料浆得湿硫酸钾,湿硫酸钾干燥后得硫酸钾成品;本发明具有工艺稳定性好、水耗量和矿耗量少、钾离子综合回收率高和硫酸钾成品中不溶物含量低的特点。
本发明涉及一种改进的用含钾硫酸镁亚型卤水制备硫酸钾镁肥的方法,其包括以下步骤:①将含钾硫酸镁亚型卤水自然滩晒成钾混盐;②将钾混盐进行破碎和磨矿;③按钾混盐∶淡水或微咸水=1∶0.3~0.6的重量比,将淡水或微咸水及洗涤母液加入钾混盐中,制成转化料浆后,进行转化反应;④将转化料浆与浮选药剂混匀制成浮选料浆进行浮选,浮选出的泡沫为精矿;⑤将精矿用淡水或微咸水洗涤;⑥将精矿进行固液分离得到固体精矿,固体精矿干燥后所得干燥后的固体精矿即为硫酸钾镁肥成品;本发明具有盐田工艺简单、所得硫酸钾镁肥的品质好的特点。
本实用新型公开了一种具有稳定分级的箱式分级筛,包括箱体,所述箱体的上方设有分矿器,所述分矿器的上方设有给矿桶;所述箱体内设有筛片;所述箱体的底部设有排料单元;所述排料单元包括粗粒仓和细粒仓,所述粗粒仓的底部出口连接有粗粒排矿管,所述细粒仓的底部出口连接有细粒排矿管;本实用新型的优点在于:能够完全代替用于二段分级的高频细筛、旋流器、尼龙细筛,筛分效率、筛分能力都远远大于上述设备,极大的提高选矿厂的生产能力,工作效率高,运行稳定、成本低。
钢丝网骨架塑料复合管,涉及连续液体输送管道,特别涉及一种复合管。复合管的管壁由五层结构组成,复合管自内向外依次为内层塑料管(1)、内热熔胶层(2)、缠绕钢丝网(3)、外热熔胶层(4)、外层塑料管(5),上述五层结构牢固的粘接。应用范围:(1)油田集输油管、输水管及高含硫的油、气、水等介质输送。(2)市政建设,城市给排水、市政天然气供气工程。(3)煤矿通风管、煤层气管及输送固液混合水煤浆。(4)各种化工矿、有色金属矿、金矿、铜矿等采煤及选矿的矿浆输送管道。(5)电厂及化工厂的给排水、消防及硫酸腐蚀性介质的输送。本实用新型具有不腐蚀管道,便于施工,维护成本低,对输送介质无污染的优点。
本实用新型的格子型球磨机格子板属于矿山选矿设备配件领域,其包括本体、弧形支撑板和竖向支撑板;本体呈扇面形,本体上设有多个通透的进料孔;本体背面长的弧形边部位,连有向下延伸从而凸出本体的弧形支撑板;本体背面设有纵贯本体的一边高一边低的竖向支撑板。由于采用上述技术方案,格子板通过搭接槽搭接稳定可靠,通过竖向支撑板有效增大格子板与出料端盖围城的空间,该空间内的钢球充填率可以增加到40%至45%,单台小时磨矿量上升20%至30%;弧形支撑板和竖向支撑板与护板的嵌入能极大程度的增加格子板的稳定性,提高使用寿命,发挥了设备的最大效率;本申请结构简单,制作成本低,使吨原矿磨矿成本下降30%。
本实用新型属于回收利用真空泵尾气的装置,特别是一种真空泵尾气回收利用装置,包括真空泵和盘式过滤机槽体,在真空泵的气水分离器排气口上连接着输送管,输送管的出口端连接着至少有两根出风管的分配器,分配器的出风管伸入到盘式过滤机槽体内。本实用新型结构简单、紧凑,能够有效地回收利用真空泵尾气,排气量大,占地面积少,而且不会污染环境,投资少,见效快,提高过滤机效率,降低选矿生产成本。
本实用新型公开了一种过滤机滤液水净水装置,池壁下部设置有出水管的净水池,其池内均布设置着呈阶梯式排列的阶梯式过滤沉淀池,均布的阶梯式过滤沉淀池其底面从上到下依次降低,每级阶梯式过滤沉淀池至少有一侧位于净水池池内的池壁由过滤隔板构成,每级阶梯式过滤过滤沉淀池过滤隔板的顶面与上一级阶梯式过滤沉淀池的底面高度相适应,在每级阶梯式过滤沉淀池的底面上设置的排污孔分别连接着排污管。本实用新型能够将过滤机产生的滤液水进行净化处理,并进行回收利用,节约水资源,提高过滤机效率,降低选矿生产成本,其结构合理,性能稳定,操作简单,水质净化处理效果好,运行费用低,节省人力。
本实用新型涉及选矿工程技术领域,是一种便携式煤样堆锥装置,其包括锥斗、第一水平仪、第二水平仪和可折叠支架,锥斗下端设有下料口,可折叠支架上端内侧与锥斗上端外侧对应位置固定安装在一起,可折叠支架上端固定安装有能够测量其在左右方向水平度的第一水平仪,可折叠支架上固定安装有能够测量其在前后方向水平度的第二水平仪。本实用新型结构合理而紧凑,使用方便,其通过在可折叠支架上设置第一水平仪和第二水平仪,可保证锥斗位置水平,下料口位置水平居中,使煤样从锥斗落下时从顶到底、从中心到外缘形成均匀的粒度分布,混合均匀,通过设置可折叠支架使其方便携带,具有安全、省力、简便、高效的特点。
本实用新型公开了一种锤式破碎机用的抗磨复合锤头,包括锤身以及锤柄,锤柄下端中心具有一个8字形工艺通孔,工艺通孔两侧的锤柄两侧壁上分别设置着一个倒钩,锤身为高碳铬铁材质构成,锤柄由碳钢材质构成,锤身与锤柄二者通过负压实型铸造工艺浇注连接在一起。本实用新型装机试用后,锤柄颈部处断裂的现象没有了,单套锤头的破矿量有了提高,达到了2.1万多吨,使用寿命超过了13天,基本接近国外同类产品质量水平,比传统单一材质产品在相同工况下的破矿量提高了2倍以上,较好地满足了公司选矿厂的生产需求。
本实用新型属于选矿厂陶瓷过滤机刮料装置结构的改进,特别是一种改进的陶瓷过滤机刮料装置,包括陶瓷过滤机刮料装置的槽体上通过设置的刮刀架安装着刮刀,刮刀与滤板相配合,在槽体的前、后两侧分别设置着可调节的刮刀架,在可调节的刮刀架上设置着调节螺孔,通过调节螺孔中配合安装的调节螺栓在刮刀架上安装着刮刀,在刮刀上安装着缓冲胶垫,以减小刮刀与滤板之间的刮料间隙。其结构合理,性能可靠,可以防止刮刀与陶瓷过滤机滤板碰撞导致滤板损坏,保护滤板不被刮刀刮伤,通过调整刮刀架上的调节螺栓来实现调节刮料间隙,减小刮料间隙,增强刮料洁净度,减少设备空耗,提高设备运行效率。
本实用新型涉及一种改进的磁选机给矿装置,包括输送矿浆的主管和磁选机,在等边梯形底板的上底上设置着上横板,在上横板的中心孔上固接着给矿管,在等边梯形底板的工作面上设置着尖角朝上的锐角分流板排,其中相邻排均布的锐角分流板相互交错设置,而且每排均布的锐角分流板的数量依次增多,在沿等边梯形底板的两条边上分别固接着与底板工作面垂直的对称挡板,其中对称挡板与上横板的高度相等构成给矿溜槽,在给矿溜槽上配合安装着盖板,给矿管与输送矿浆主管相连接,给矿溜槽的下口与磁选机相连接。本实用新型结构简单,运行稳定,安装省力,使矿浆能够均匀稳定的输入磁选机,可以提高铁精粉品位和回收率,可以大幅提高选矿厂经济效益。
本实用新型的硫精矿无动力沉淀脱水装置属于选矿设施领域。由进料管、沉淀池和回收水系统组成,沉淀池由自左至右各自独立上端敞口的三个大中小长方体沉淀池顺序相连而成。大池为一级沉淀池,其池底自外端向内端下倾,倾角为15—35度,池底扬起的一端池壁上方,架设有进料管,池底下倾的一端池壁近上沿处,开有溢流孔。中池为二级沉淀池,在其右端池壁近上沿处亦开有溢流孔。小池为三级沉淀池,在该池内一角落,装设有砂泵,该泵与池外的排水管、储水池顺序连通。二、三级沉淀池池底均装设有胶管阀门,池底均为水平面,与一级沉淀池最低端池底平齐。本装置能够承载产率为处理量5%左右的中矿矿浆连续沉淀使用,回收水方便快捷,无需大设备投入和人工日常维护,无环境污染。
本实用新型公开了一种铁粉精选机,包括机体,所述机体内部设有尼龙筛面,所述尼龙筛面设有若干个,且倾斜设置,所述尼龙筛面的两侧设有磁系;所述尼龙筛面的下方设有精矿箱,所述精矿箱的底部设有精矿排矿孔;所述精矿箱的两侧设有中矿箱,所述中矿箱的底部设有中矿排矿孔;所述的中矿排矿孔和精矿排矿孔均设有排矿阀;本实用新型的优点在于:采用磁团聚原理和筛分原理,能有效排除连生体及杂质,使铁精矿质量提高4~10个品位,降低有害杂质硅硫磷钛,减少磨矿负荷,降低能耗增加产量,节水节电,低碳环保,降低选矿成本,性能稳定,维护成本低,设备寿命长,无噪音污染,还可以用于生产大于71%的超纯铁精粉。
本实用新型涉及在炼铁选矿系统料仓上安装的料位计,属于是适应寒冷季节的料仓料位计结构的改进,特别是一种改进的料仓上安装的料位计结构,?包括在喇叭形支管上设置的料位计机头,在喇叭形支管的上端安装着橡胶垫,在橡胶垫中心设置的通孔大于喇叭形支管的上口直径,在料位计机头的外部缠绕着电加热带,在电加热带的外部设置着保温层,在保温层上设置着露出料位计显示屏的开口。本实用新型结构合理,可以保证料仓上安装的料位计在寒冷季节正常工作,测量数据准确,保证系统原料及时供应,保障生产的正常进行。
